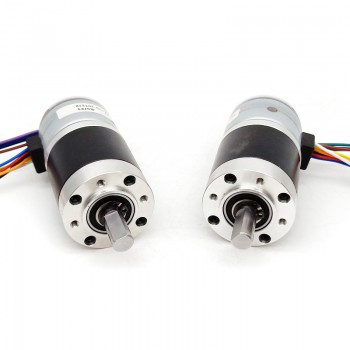

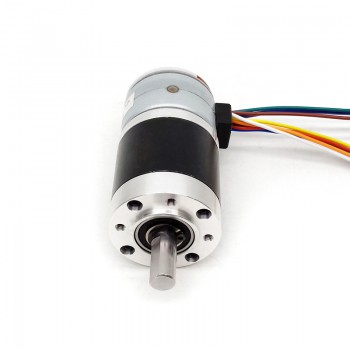

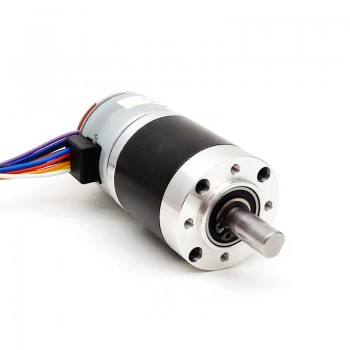

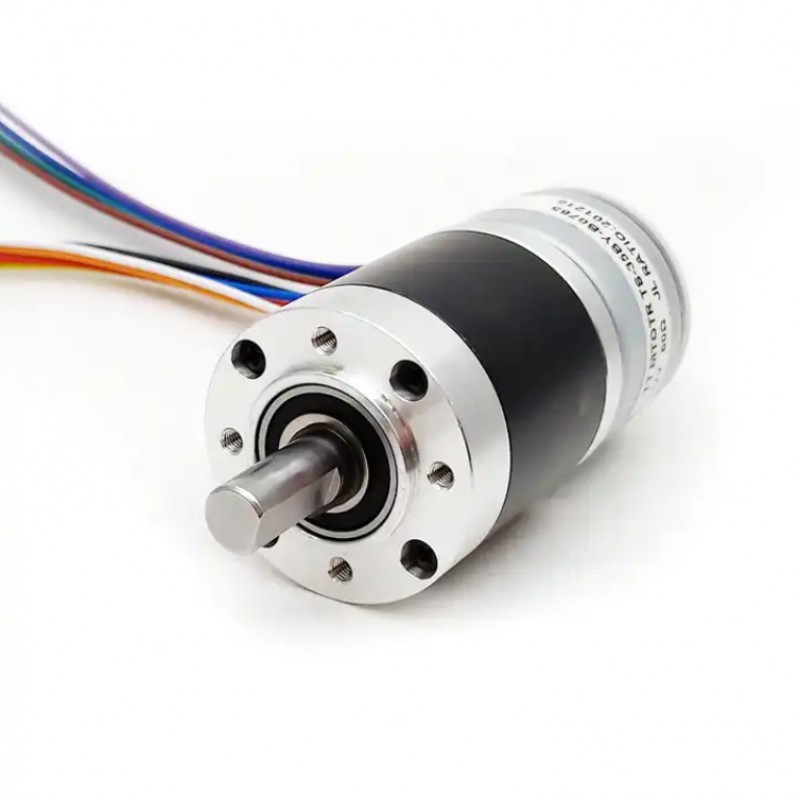

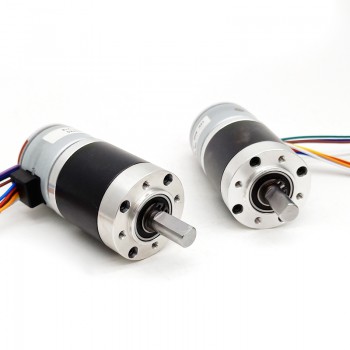

2 Pièces Φ35 motoréducteur pas à pa avec réducteur planétaire GMP36-35BY 7,5° 12VCC 8kg.cm
Rapports de réduction disponibles : 4, 14, 19, 27, 51, 71, 100, 139, 189, 264, 369, 516,720.
1 étape: 4:1
2 étapes: 14:1 / 19:1 / 27:1
3 étapes: 51:1 / 71:1 / 100:1 / 139:1
4 étapes: 189:1 / 264:1 / 369:1 / 516:1 / 720:1

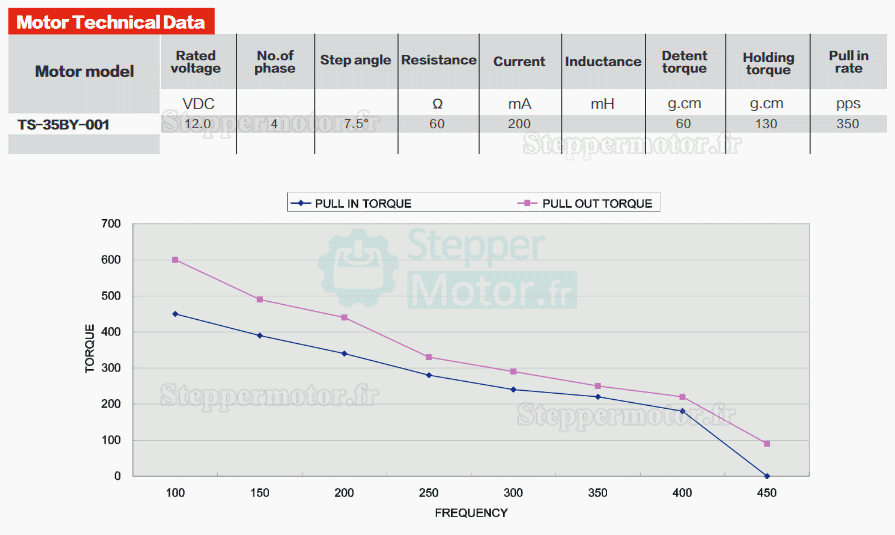

Spécifications électriques:
Numéro de pièce du fabricant:GMP36-35BY
Tension nominale:12VCC
Nombre de phasé:4
Angle par pas:7,5°
Résistance:60Ω
Couple nominal:30,0Kg.cm
Couple de tolérance momentané max.: 60,0kg.cm
Courant nominal:200mA
Maintenez le couple:60g.cm
Couple de maintien:130g.cm
Puissance de sortie:6,6~88W
Taux d'attraction:350pps
Type de boîte de vitesses:Réducteurs planétaires
Type de moteur:Moteur pas à pas
Efficacité: 70%
Bruit:30cm.40-50DB

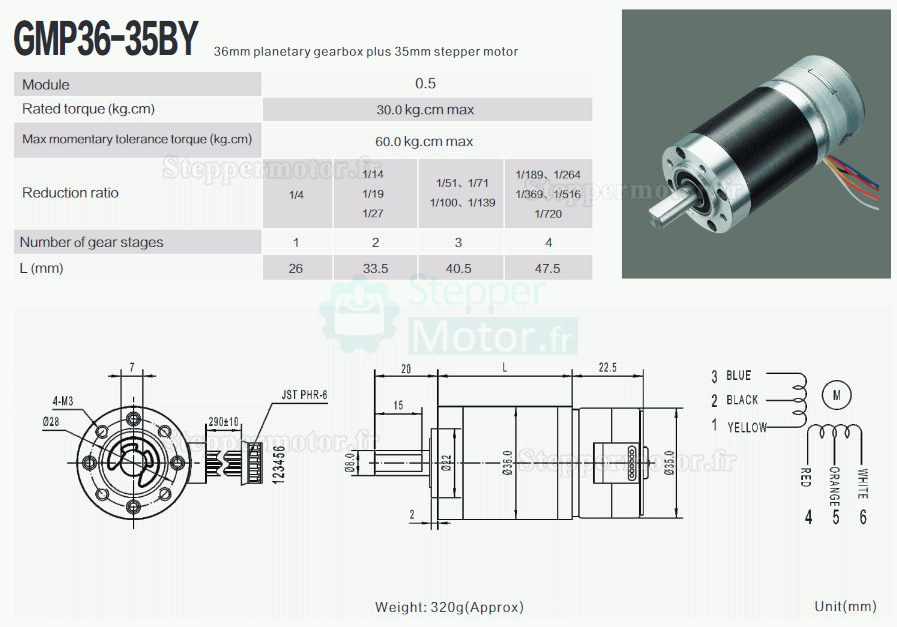

Spécifications physiques:
Taille du moteur:Φ35*22,5mm
Diamètre du moteur:35mm
Longueur:22,5mm+Réducteur planétaire
Diamètre du réducteur:36mm
Longueur de la boîte de vitesses:26mm (1 étape) / 33,5mm (2 étapes) / 40,5mm (3 étapes) / 47,5mm (4 étapes)
Longueur de D-cut: 15mm
Diamètre de D-cut:7mm
Longueur de l'arbre:18mm
Diamètre de l'arbre:8mm
Poids:320g
Nombre de câble:6
| Spécification physique | |
|---|---|
| Taille du cadre(mm) | 36 |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 20 |
| Poids(g) | 320 |
| Rapport de réduction | 51:1 / 4::1 / 71:1 / 100:1 / 139:1 / 189:1 / 264:1 / 369:1 / 516:1 / 720:1 / 14:1 |
| Longueur du moteur(mm) | 22,5mm+réducteurs |
| Nombre de câble | 6 |
| Type d'arbre | D-Cut |
| Arbre simple/double arbre | Arbre unique |
| Type de boîte de vitesses | réducteur planétaire |
| Spécification électrique | |
| Nombre de phases | 4 |
| Tension nominale (V) | 12 |
| Couple nominal (kg.cm) | 30 |
| Résistance de Phase(ohm) | 0.9 |
| Courant Nominal (A) | 0.2 |
| Puissance nominale (W) | 6.6~88 |
| Type de moteur | Moteur pas à pas |
| Angle par pas(°) | 7.5° |
