Moteur pas à pas linéaire nema 17 (17LS13-0404E-150G actionneur externe 0,4A résolution 8mm vis-mère 150mm)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€28,81

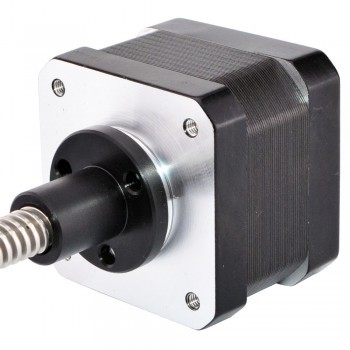

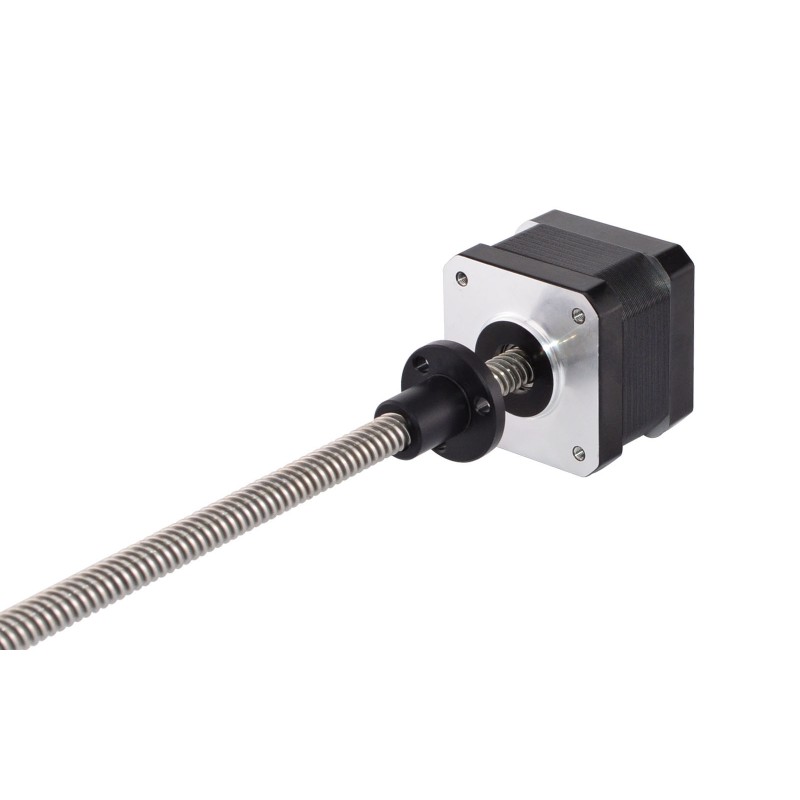

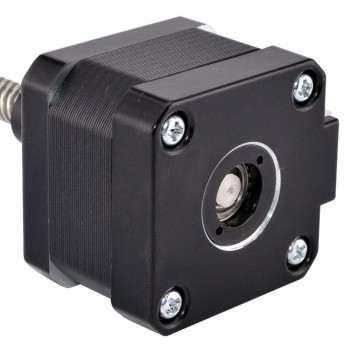

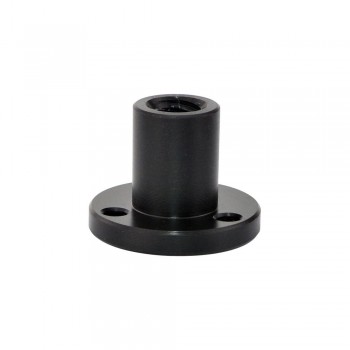

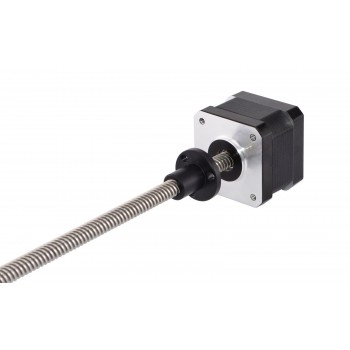

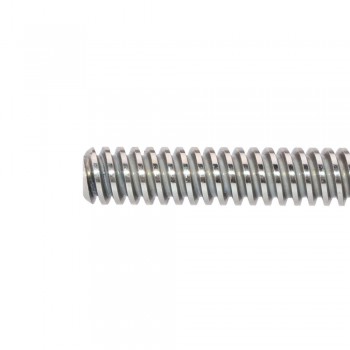

Ce modèle est un moteur pas à pas linéaire économique nommé actionneur linéaire externe Nema 17, la partie moteur est un moteur pas à pas Nema 17 de 34 mm 1,8 degré 0,4 A. Il a été intégré avec une tige filetée Tr8x8 de 150 mm et un écrou à vis POM se déplaçant le long de la tige filetée.
Spécification électrique
- Numéro du modèle: 17LS13-0404E-150G
- Type de moteur: Moteur pas à pas linéaire external
- Angle par pas: 1,8 deg
- Couple de maintien: 26Ncm(36,8oz.in)
- Courant/phase: 0,4A
- Résistance de Phase: 30ohms
- Tension nominale: 12V
- Inductance de Phase: 37mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 34mm
- Longueur de vis-mère: 150mm（5,9055"）
- Diamètre de la vis-mère: Φ8mm（0,315"）
- Résolution/pas: 0,04mm(0,0015748" )
- Résolution/lap: 8mm（0,315"）
- Nombre de câble: 4
- Longueur de câble: 400mm
- Poids: 400g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil marron
|
Fil jaune
|
Fil vert
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 26 |
| Couple de maintien (oz.in) | 36,8 |
| Inductance de Phase(mH) | 37 |
| Type de moteur | External |
| Résistance de Phase(ohm) | 30 |
| Courant Nominal (A) | 0,4 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 34 |
| Taille du cadre(mm) | 42x42 |
| Diamètre de la vis mère(mm) | 8 |
| Longueur de la vis mère(mm) | 150 |
| Révolution de plomb(mm) | 8 |
| Résolution/pas(mm) | 0,04 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 400 |
