Moteur pas à pas linéaire nema 17 (17LS13-0404N-150D non-captive 0,4A résolution 2mm vis-mère 150mm)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€31,20

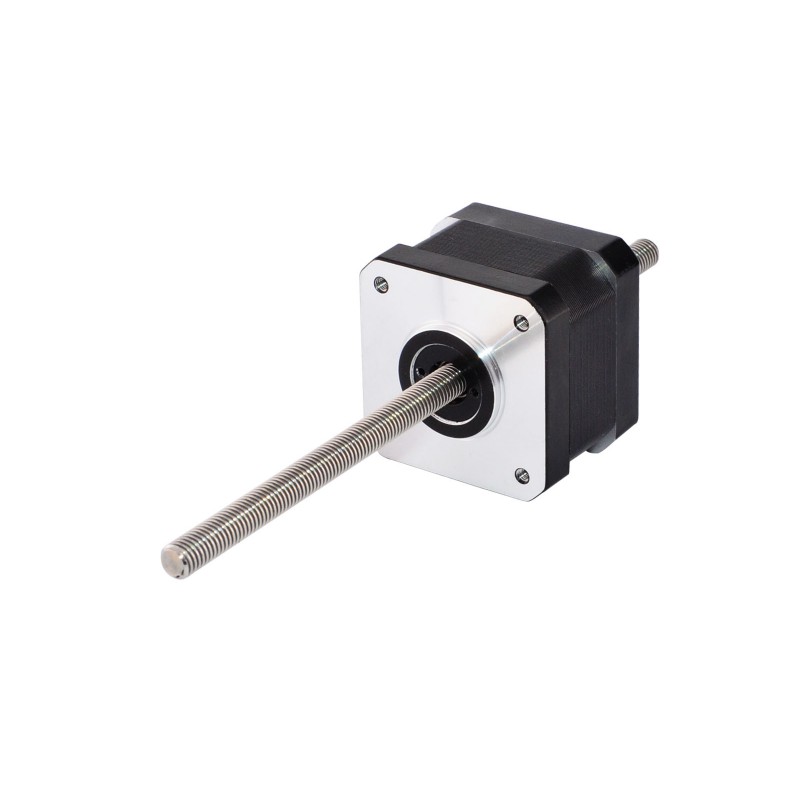

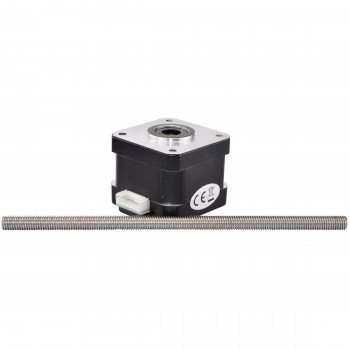

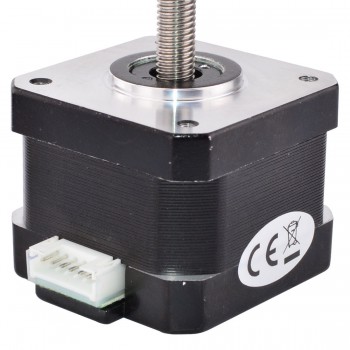

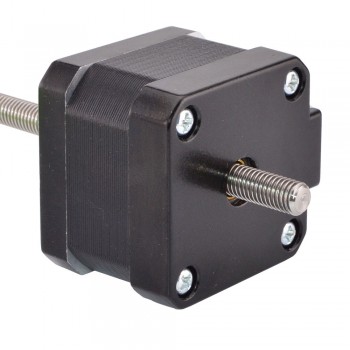

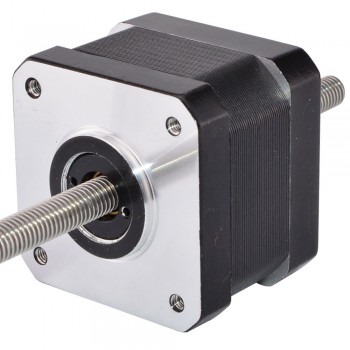

Ce modèle est un moteur pas à pas linéaire économique nommé actionneur linéaire non captif Nema 17. Il était composé d'un moteur pas à pas Nema 17 de 34 mm 1,8 degré 0,4 A et d'une vis linéaire Tr6,35x2 de 150 mm de long.
Spécification électrique
- Numéro du modèle: 17LS13-0404N-150D
- Type de moteur: moteur pas à pas linéaire non-captive
- Angle par pas: 1,8 deg
- Couple de maintien: 26Ncm(36,8oz.in)
- Courant/phase: 0,4A
- Résistance de Phase: 30ohms
- Tension nominale: 12V
- Inductance de Phase: 37mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 34mm
- Longueur de vis-mère: 150mm（5,9055"）
- Diamètre de la vis-mère: Φ6,35mm（0,25"）
- Résolution/pas: 0,01mm(0,0003937" )
- Résolution/lap: 2mm（0,0787"）
- Nombre de câble: 4
- Longueur de câble: 400mm
- Poids: 400g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil gris
|
Fil jaune
|
Fil vert
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 26 |
| Couple de maintien (oz.in) | 36,8 |
| Inductance de Phase(mH) | 37 |
| Type de moteur | Non-Captive |
| Résistance de Phase(ohm) | 30 |
| Courant Nominal (A) | 0,4 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 34 |
| Taille du cadre(mm) | 42x42 |
| Diamètre de la vis mère(mm) | 6,35 |
| Longueur de la vis mère(mm) | 150 |
| Révolution de plomb(mm) | 2 |
| Résolution/pas(mm) | 0,01 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 400 |
