Moteur pas à pas linéaire nema 23 (17LS19-1684E-200G actionneur externe 2A résolution 8mm)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€33,61

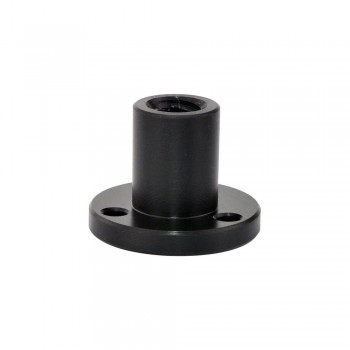

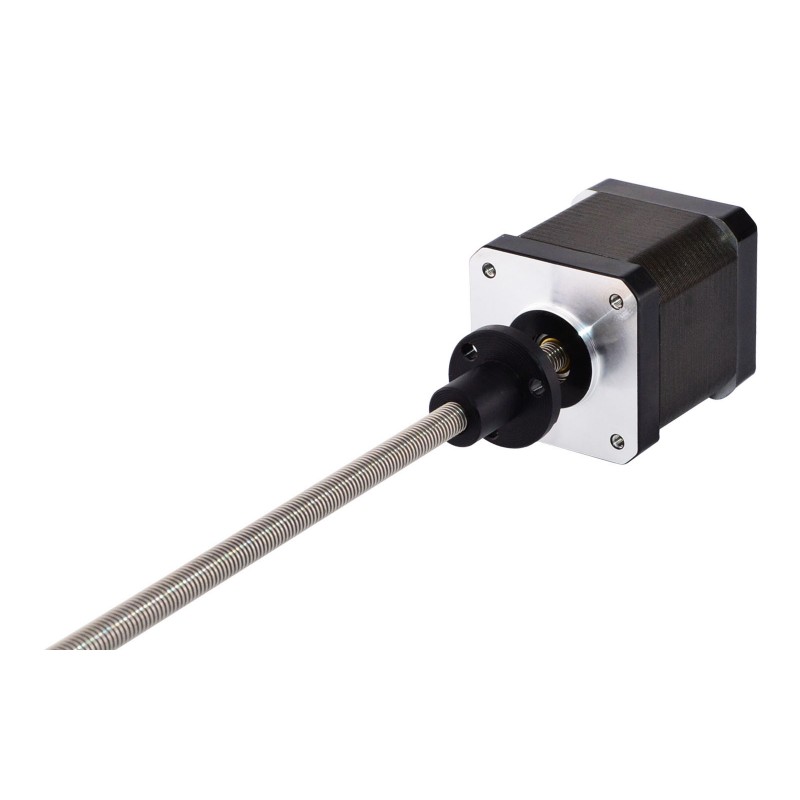

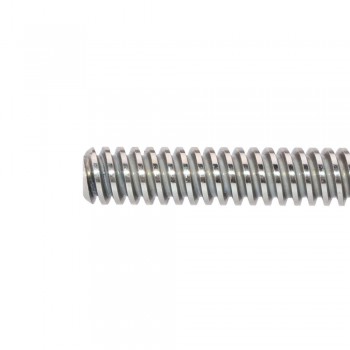

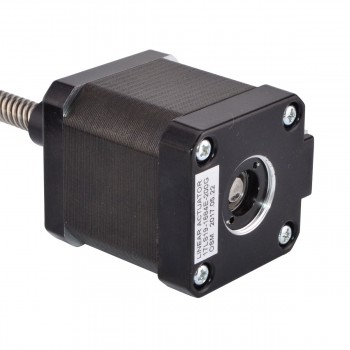

Ce modèle est un moteur pas à pas linéaire économique nommé actionneur linéaire externe Nema 17, la partie moteur est un moteur pas à pas Nema 17 de 48 mm 1,8 degré 1,68 A. Il a été intégré avec une tige filetée Tr8x8 de 200 mm et un écrou à vis POM déplacé le long du filetage.
Spécification électrique
- Numéro du modèle: 17LS19-1684E-200G
- Type de moteur: Moteur pas à pas linéaire external
- Angle par pas: 1,8 deg
- Couple de maintien: 44Ncm(62,3oz.in)
- Courant/phase: 1,68A
- Résistance de Phase: 1,65ohms
- Tension nominale: 2,8V
- Inductance de Phase: 3mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 48mm
- Longueur de vis-mère: 200mm（7,874"）
- Diamètre de la vis-mère: Φ8mm（0,315"）
- Résolution/pas: 0,04mm(0,0015748" )
- Résolution/lap: 8mm（0,315"）
- Nombre de câble: 4
- Longueur de câble: 400mm
- Poids: 400g

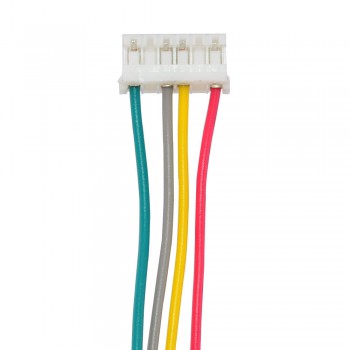

Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil marron
|
Fil jaune
|
Fil vert
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 44 |
| Couple de maintien (oz.in) | 62,3 |
| Inductance de Phase(mH) | 2,8 |
| Type de moteur | External |
| Résistance de Phase(ohm) | 1,65 |
| Courant Nominal (A) | 1,68 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 48 |
| Taille du cadre(mm) | 42x42 |
| Diamètre de la vis mère(mm) | 8 |
| Longueur de la vis mère(mm) | 200 |
| Révolution de plomb(mm) | 8 |
| Résolution/pas(mm) | 0,04 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 500 |
