Moteur pas à pas linéaire nema 23 (23LS18-2004N-300N non-captive 2A résolution 2mm vis-mère 300mm)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€54,00

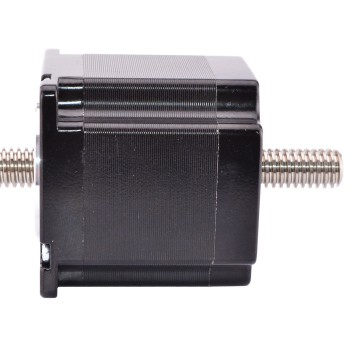

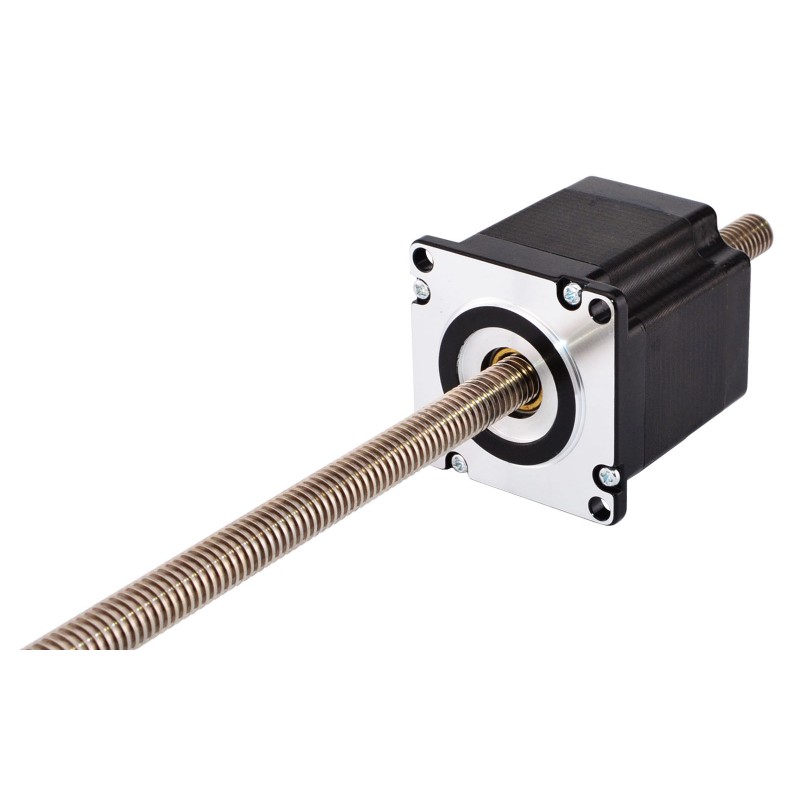

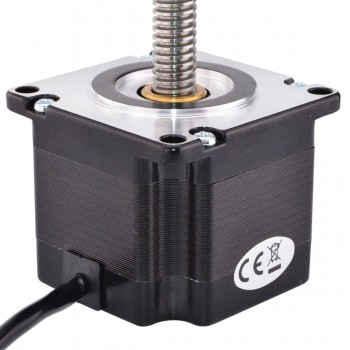

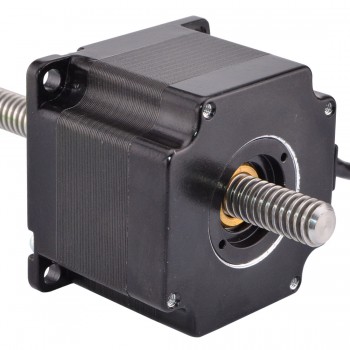

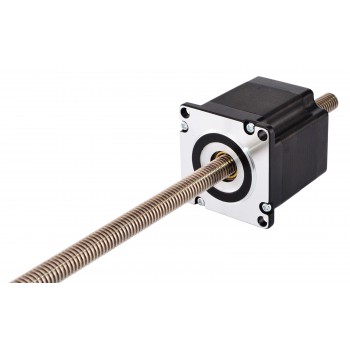

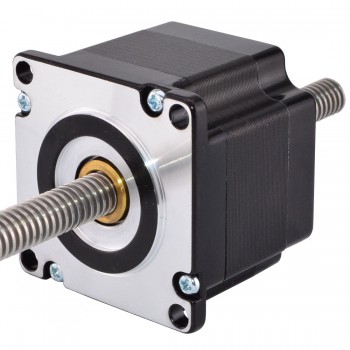

Ce modèle est un moteur pas à pas linéaire économique nommé actionneur linéaire non captif Nema 23. Il était composé d'un moteur pas à pas Nema 23 de 45 mm 2A et d'une vis linéaire Tr10x2 de 300 mm de long.
Spécification électrique
- Numéro du modèle: 23LS18-2004N-300N
- Type de moteur: Bipolaires
- Couple de maintien: 0,7Nm
- Courant/phase: 2,0A
- Résistance de Phase: 1,63ohms
- Tension nominale: 3,26V
- Inductance de Phase: 5,8mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 57 x 57mm
- Longueur de motor: 45mm
- Longueur de vis-mère: 300mm（11,811"）
- Diamètre de la vis-mère: Φ10mm（0,3937"）
- Résolution/pas: 0,01mm(0,0003937" )
- Résolution/lap: 2mm（0,0787"）
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 650g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 70 |
| Couple de maintien (oz.in) | 99 |
| Inductance de Phase(mH) | 5,8 |
| Type de moteur | Non-Captive |
| Résistance de Phase(ohm) | 1,63 |
| Courant Nominal (A) | 2 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 45 |
| Taille du cadre(mm) | 57x57 |
| Diamètre de la vis mère(mm) | 10 |
| Longueur de la vis mère(mm) | 300 |
| Révolution de plomb(mm) | 2 |
| Résolution/pas(mm) | 0,01 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 500 |
