Moteur pas à pas bipolaire nema 16 (8,7Ncm 16HS08-0604S 1,8 degré 3,96V 0,6A 4 fils)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€11,77

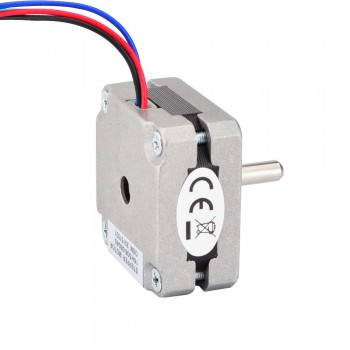

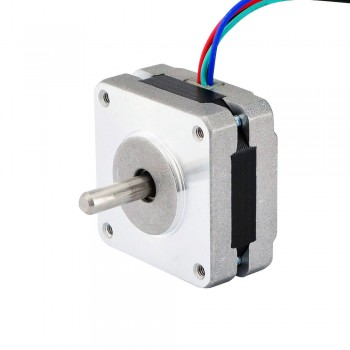

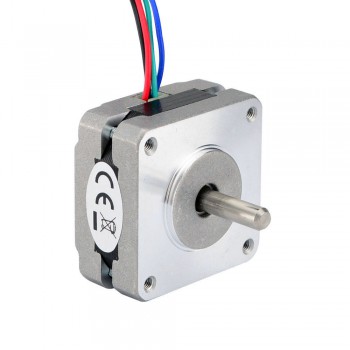

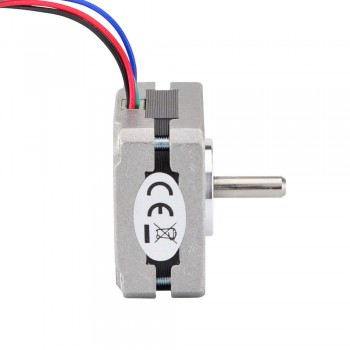

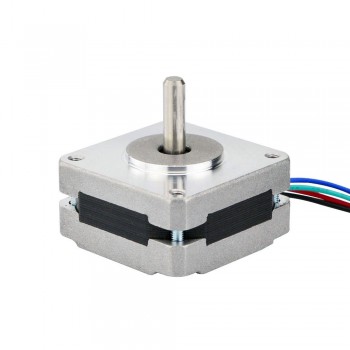

Ce moteur pas à pas bipolaire Nema 16 avec angle de pas 1,8deg et taille 39x39x20mm. Il dispose de 4 fils, chaque phase consomme 0,6 A à 3,96 V, avec un couple de maintien de 8,7 Ncm (12,3 oz in).
Spécification électrique
- Numéro du modèle: 16HS08-0604S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 8,7Ncm(12,3oz.in)
- Courant/phase: 0,6A
- Tension nominale: 3,96V
- Résistance phase: 6,6ohms
- Inductance de Phase: 8,5mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 39 x 39mm
- Longueur du moteur: 20mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 18mm
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 120g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 8,7 |
| Couple de maintien (oz.in) | 12,3 |
| Inductance de Phase(mH) | 8,5 |
| Résistance de Phase(ohm) | 6,6 |
| Courant Nominal (A) | 0,6 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 20 |
| Taille du cadre(mm) | 39x39 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | O |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 18 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
| Poids(g) | 120 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
