Moteur pas à pas bipolaire nema 16 (18Ncm 16HS13-0654S 1,8 degré 4,55V 0,65A 4 fils)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€11,96

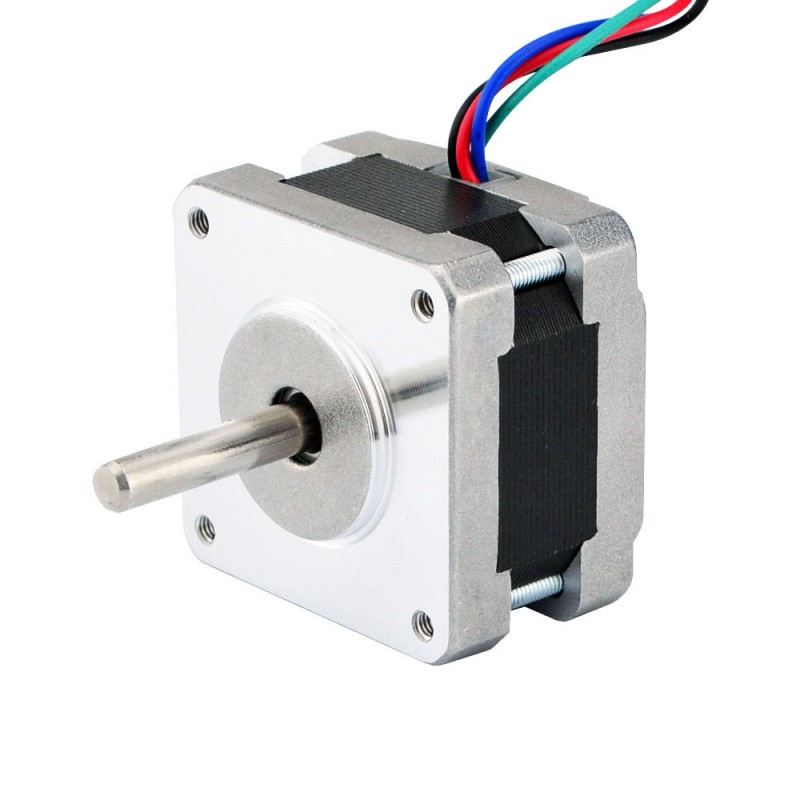

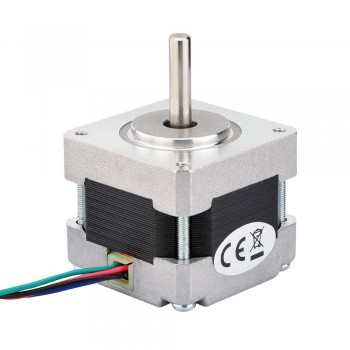

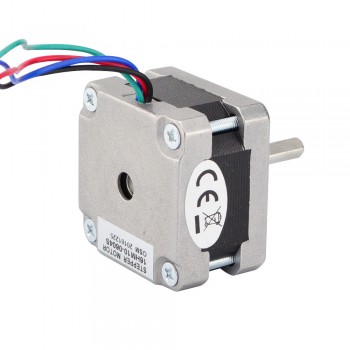

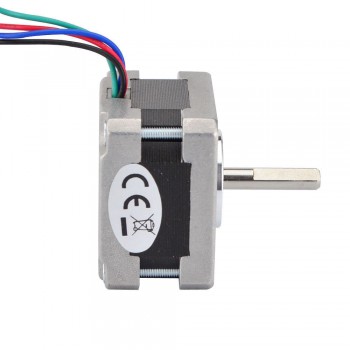

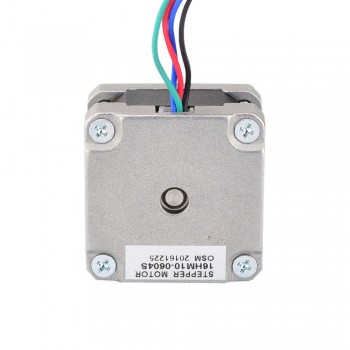

Ce moteur pas à pas bipolaire Nema 16 avec angle de pas 1,8deg et taille 39x39x34mm. Il a 4 fils, chaque phase tire 0,65A à 4,55V, avec un couple de maintien de 18Ncm (25,5oz.in).
Spécification électrique
- Numéro du modèle: 16HS13-0654S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 18Ncm(25,5oz.in)
- Courant/phase: 0,65A
- Tension nominale: 4,55V
- Résistance phase: 7ohms
- Inductance de Phase: 9,3mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 39 x 39mm
- Longueur du moteur: 34mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 22mm
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 190g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 18 |
| Couple de maintien (oz.in) | 25,5 |
| Inductance de Phase(mH) | 9,3 |
| Résistance de Phase(ohm) | 7 |
| Courant Nominal (A) | 0,65 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 34 |
| Taille du cadre(mm) | 39x39 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | O |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 22 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
| Poids(g) | 180 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
