Moteur pas à pas Nema 11 à double arbre bipolaire 11HS12-0674D 1,8 degrésree 7Ncm 0,67A 3,75V 4 fils

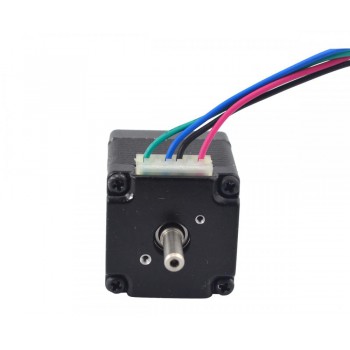

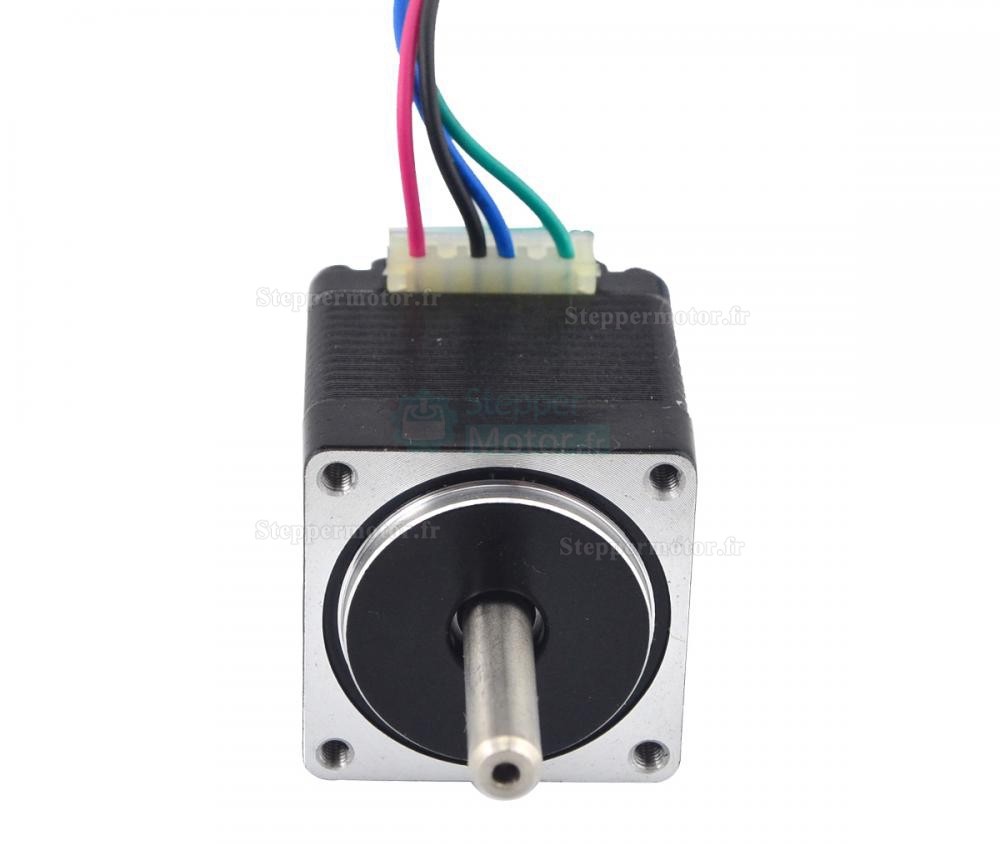

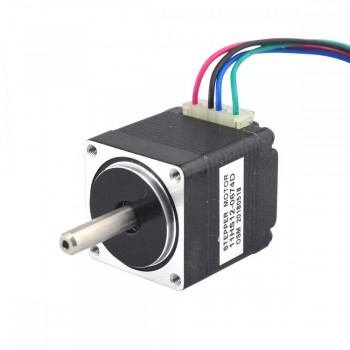

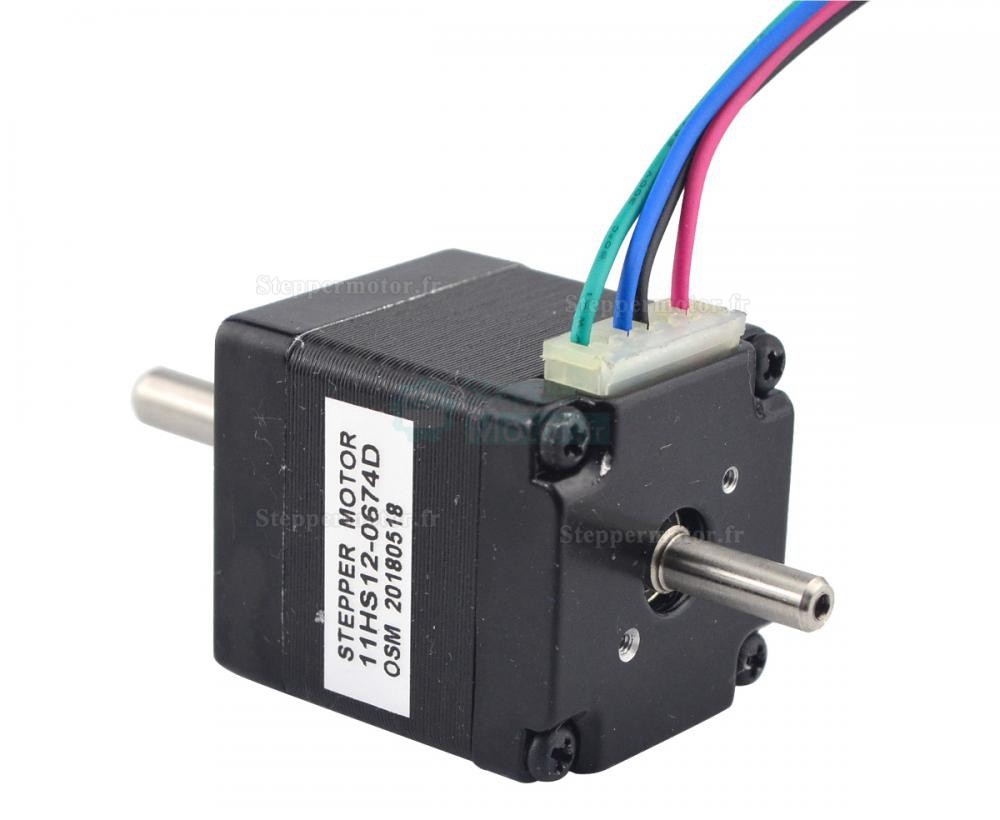

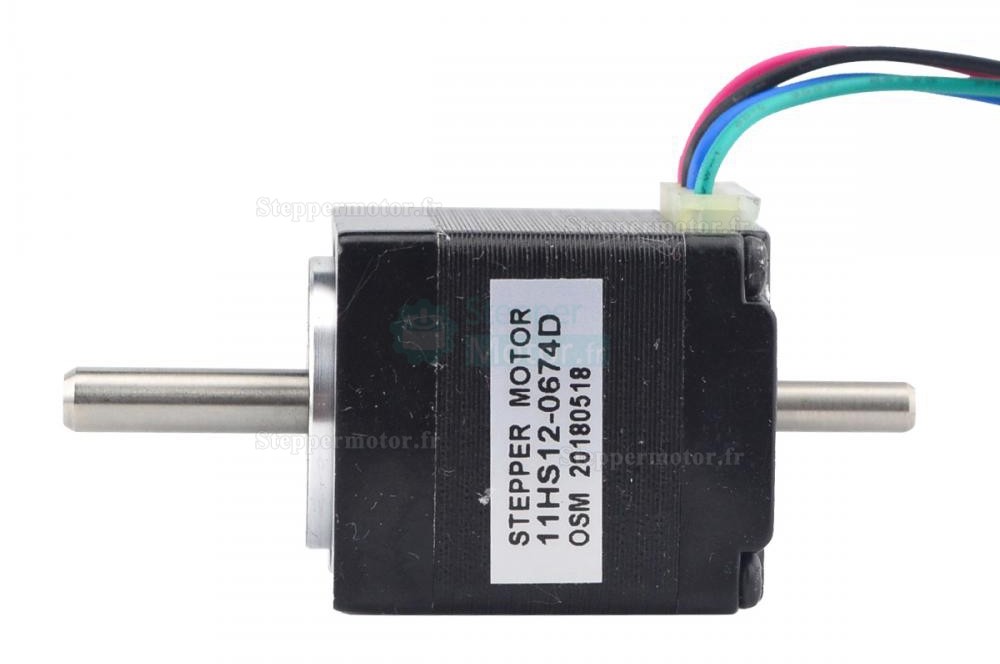

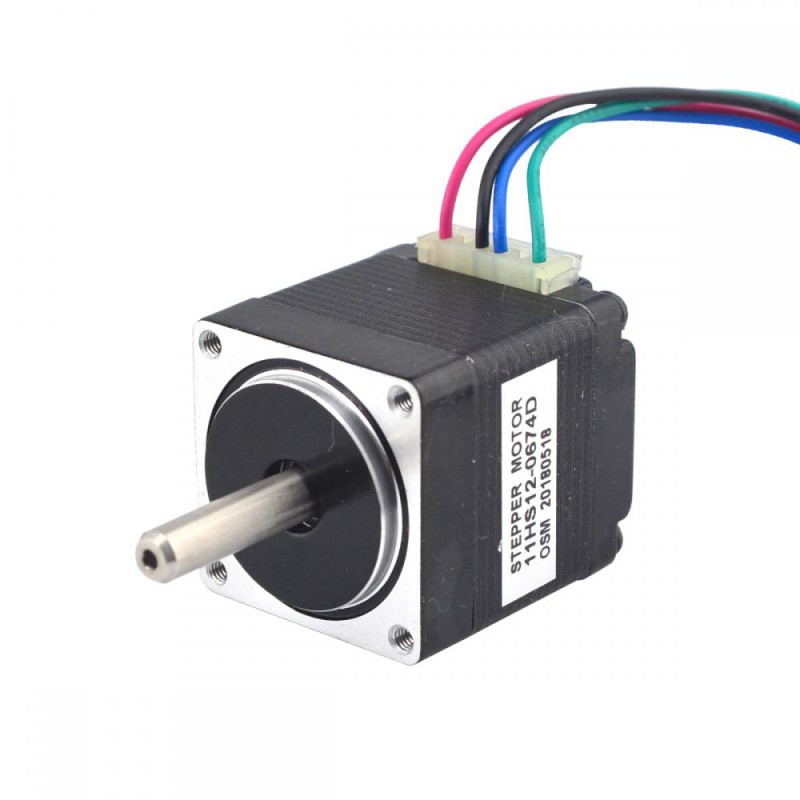

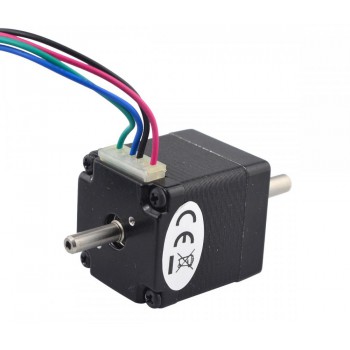

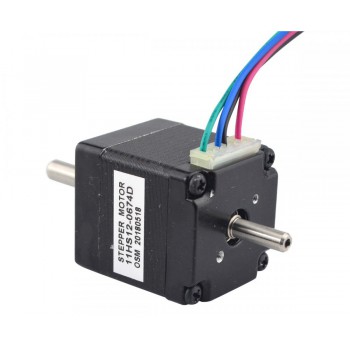

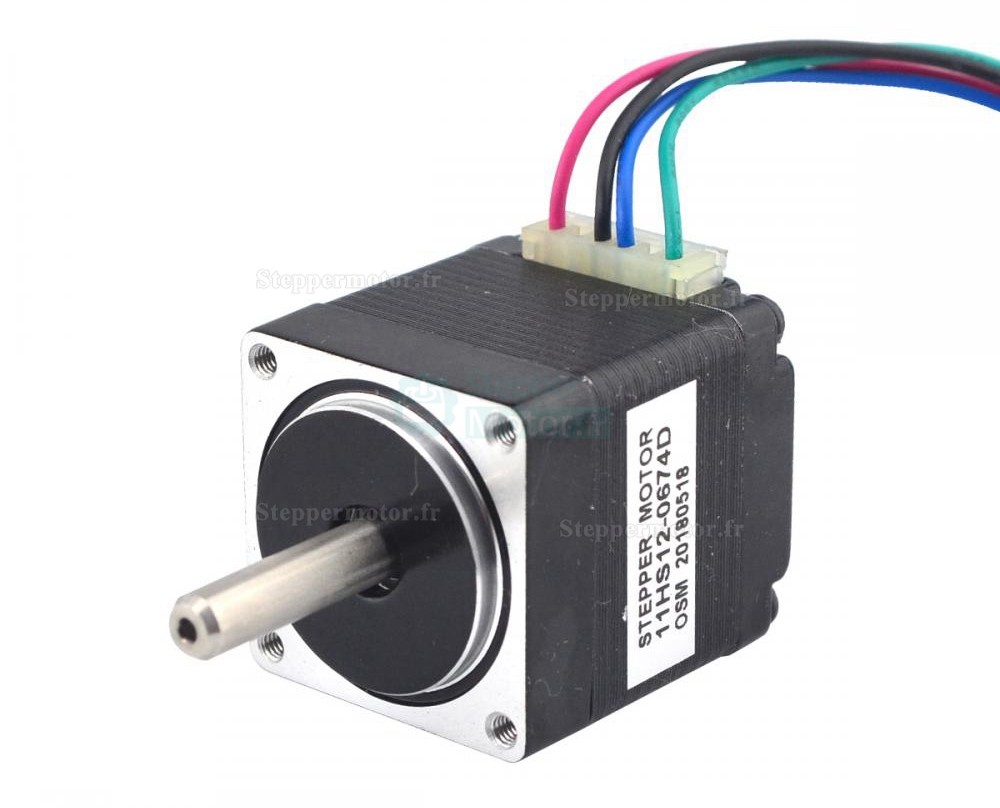

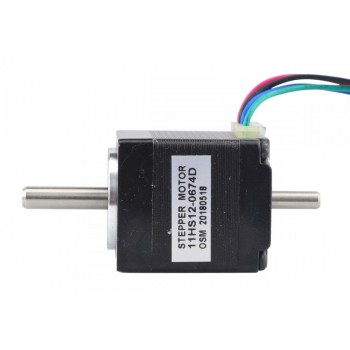

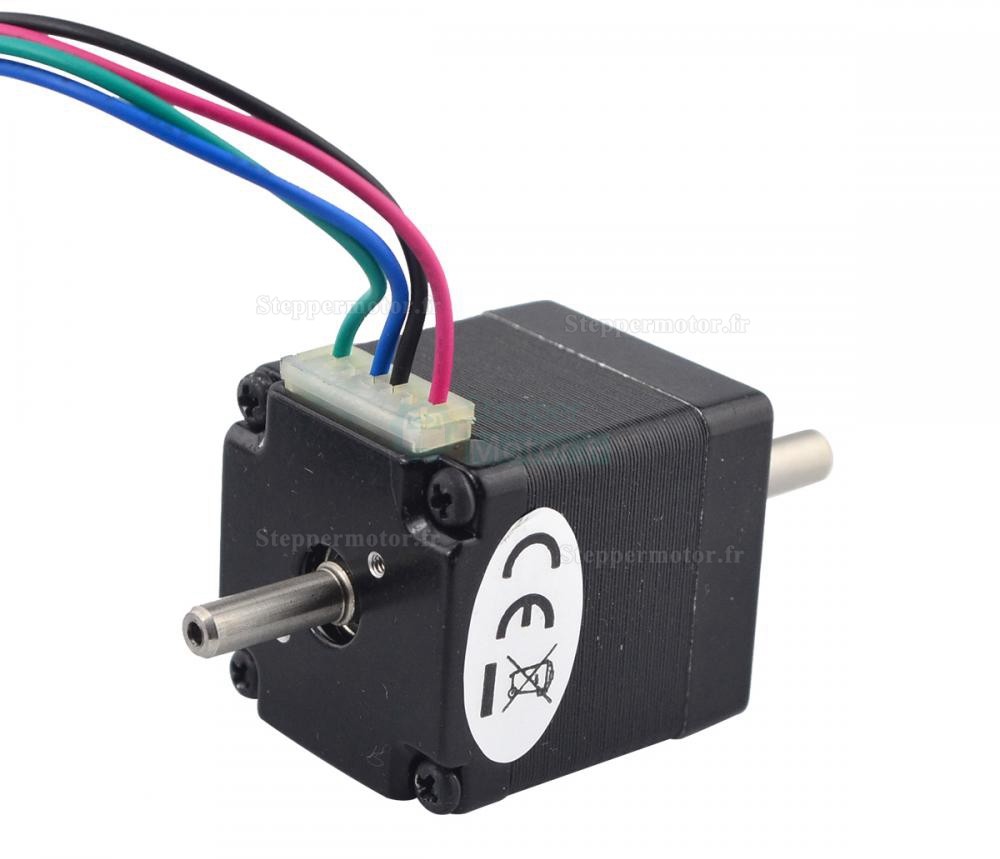

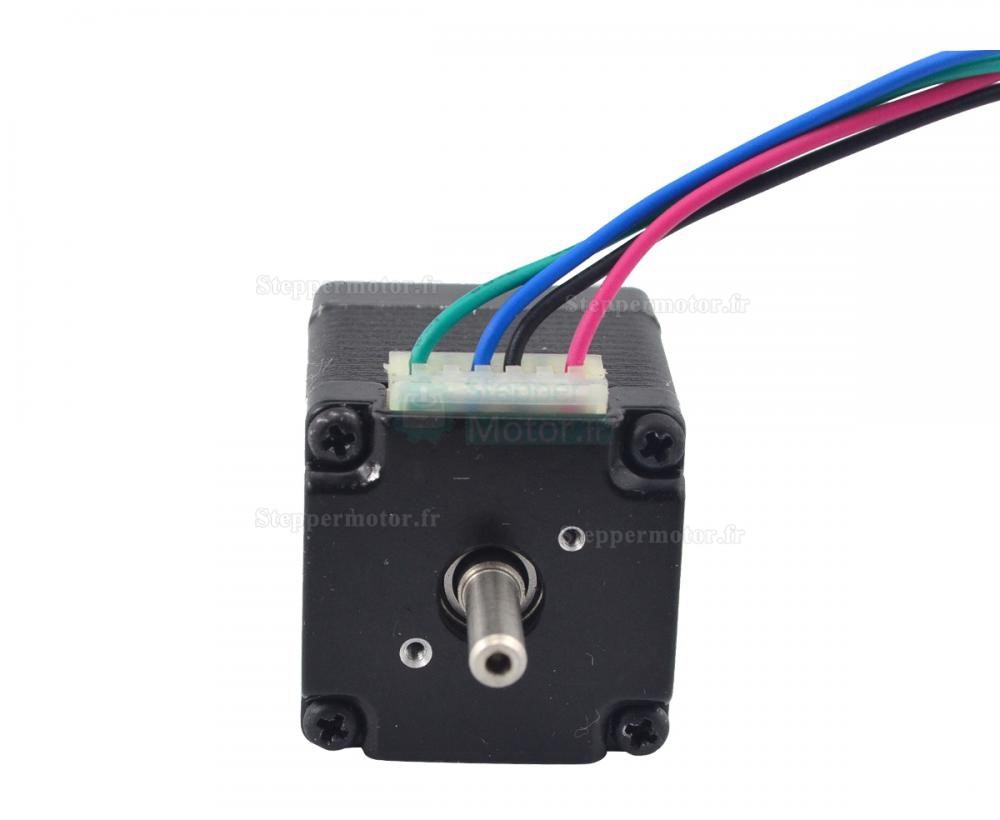

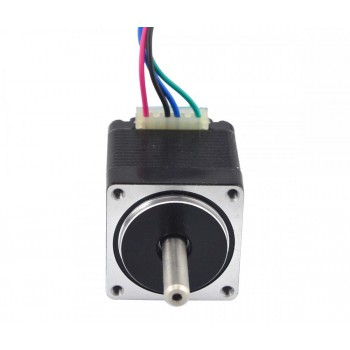

Ce modèle est un moteur pas à pas bipolaire Nema 11 à double arbre, angle de pas de 1,8 degrés et taille 28x28x31,5 mm. Il comporte 4 fils, chaque phase consomme 0,67 A à 3,75 V, avec un couple de maintien de 7 Ncm (9,91 oz.in).
Spécification électrique
- Numéro de pièce du fabricant: 11HS12-0674D
- Type de moteur:Moteur pas à pas bipolaire
- Angle par pas: 1,8 degrés
- Couple de maintien: 7Ncm(9,91oz.in)
- Courant/phase: 0,67A
- Tension: 3,75V
- Résistance phase: 5,6ohms
- Inductance de Phase: 4mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 28 x 28mm
- Longueur du moteur: 31,5mm
- Diamètre de l'arbre: Φ5mm
- Longueur de l'arbre avant: 20mm
- Diamètre de l'arbre arrière:4mm
- Longueur de l'arbre arrière:12mm
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 110g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 7 |
| Couple de maintien (oz.in) | 9,91 |
| Inductance de Phase(mH) | 4 |
| Résistance de Phase(ohm) | 5,6 |
| Courant Nominal (A) | 0,67 |
| Spécification physique | |
| Taille du cadre(mm) | 28x28 |
| Longueur de câble(mm) | 300 |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 20 |
| Type d'arbre | O |
| Arbre simple/double arbre | Double arbre |
| Poids(g) | 110 |
| Longueur du moteur(mm) | 31,5 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST, etc.
- Fils et câbles: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Perçage cruciforme, Key-Way, Filetage ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
