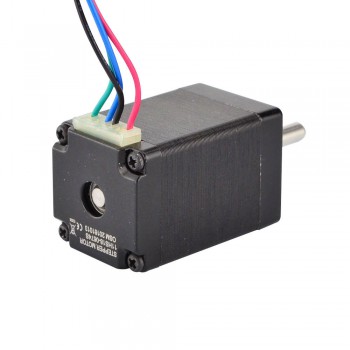

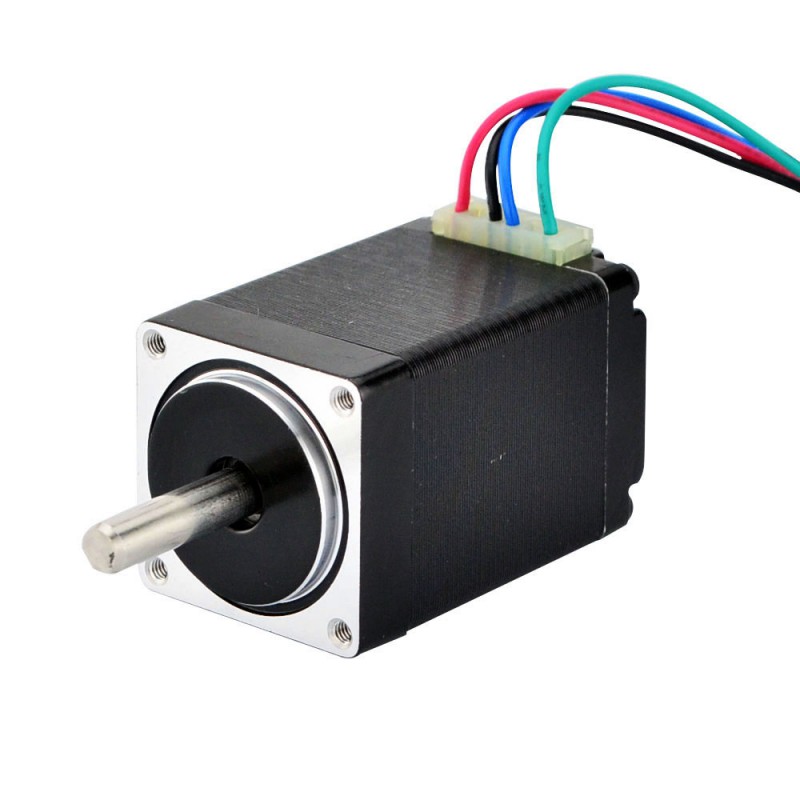

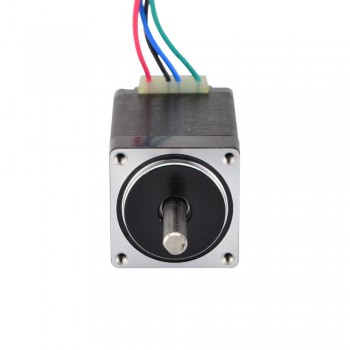

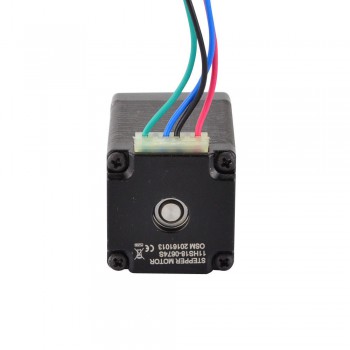

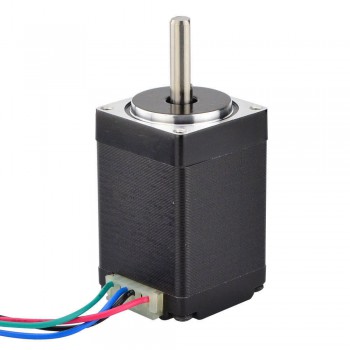

Moteur pas à pas bipolaire nema 11 (9,5Ncm 11HS18-0674S 1,8 degré 4,6V 0,67A 4 fils)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€14,40
Ce moteur pas à pas bipolaire nema 11 avec Angle de pas 1,8deg et taille 28x28x45mm. Il dispose de 4 fils, chaque phase dessine 0,67A à 4,6V, Couple Couple 9,5Ncm (13,5oz.in).
Spécification électrique
- Numéro du modèle: 11HS18-0674S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 9,5Ncm(13,5oz.in)
- Courant/phase: 0,67A
- Tension nominale: 4,6V
- Résistance phase: 6,8ohms
- Inductance de Phase: 4,9mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 28 x 28mm
- Longueur du moteur: 44,5mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 20mm
- Longueur de D-Cut: 15mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 180g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 9,5 |
| Couple de maintien (oz.in) | 13,5 |
| Inductance de Phase(mH) | 4,9 |
| Résistance de Phase(ohm) | 6,8 |
| Courant Nominal (A) | 0,67 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 44,5 |
| Taille du cadre(mm) | 28x28 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 20 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 500 |
| Poids(g) | 140 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
