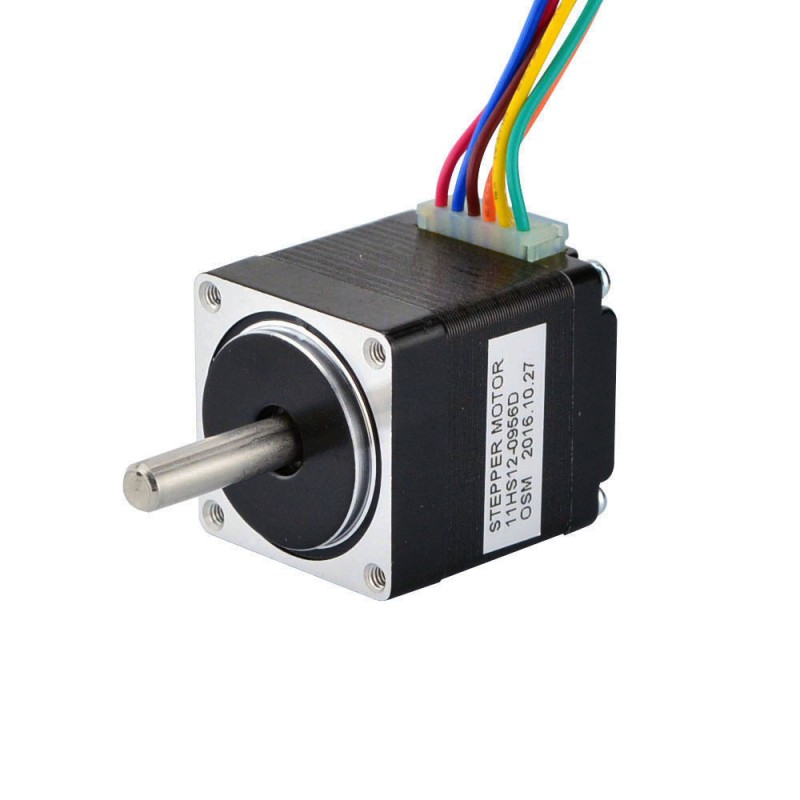

Moteur pas à pas Unipolare nema 11 (4,3Ncm 11HS12-0956D 1,8 degré 2,7V 0,95A 6 fils)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€13,96

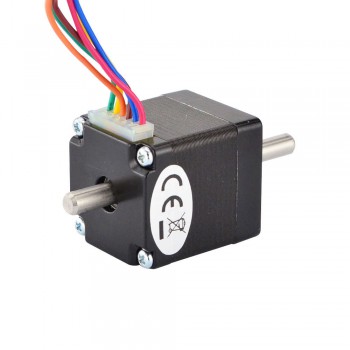

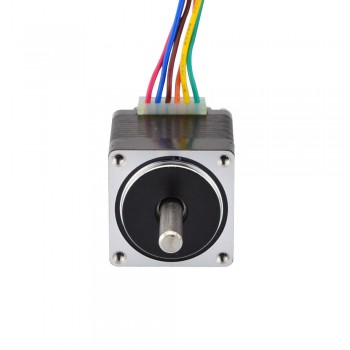

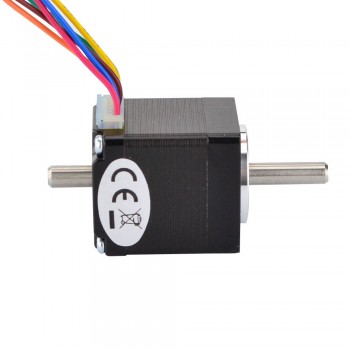

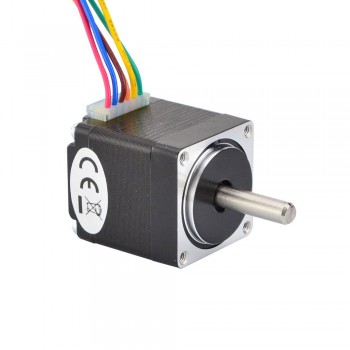

Ce moteur pas à pas unipolaire avec angle de pas 1,8deg et taille 28x28x31,5mm. Il possède 6 fils, chaque phase consomme 0,95 A à 2,66 V, avec un couple de maintien de 4,3 Ncm (6,1 oz), Un arbre arrière de 10 mm était destiné à un codeur ou à un équivalent.
Spécification électrique
- Numéro du modèle: 11HS12-0956D
- Type de moteur: Moteurs pas à pas unipolar
- Angle par pas: 1,8 deg
- Couple de maintien: 4,3Ncm(6,1oz.in)
- Courant/phase: 0,95A
- Tension nominale: 2,66V
- Résistance phase: 2,8ohms
- Inductance de Phase: 1mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 28 x 28mm
- Longueur du moteur: 31,5mm
- Diamètre de l'arbre: Φ5mm
- Longueur de l'arbre avant: 20mm
- Longueur de l'arbre arrière: 10mm
- Nombre de câble: 6
- Longueur de câble: 300mm
- Poids: 110g
Rapport
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Fil rouge
|
Noir
|
Jaune
|
Bleu
|
Fil orange
|
Vert
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Unipolar |
| Couple de maintien (Ncm) | 4,3 |
| Couple de maintien (oz.in) | 6,1 |
| Inductance de Phase(mH) | 1 |
| Résistance de Phase(ohm) | 2,8 |
| Courant Nominal (A) | 0,95 |
| Angle par pas(°) | 1,8 |
| Spécification du moteur | |
| Longueur du moteur(mm) | 31,5 |
| Spécification physique | |
| Taille du cadre(mm) | 28x28 |
| Arbre simple/double arbre | Double Arbre |
| Type d'arbre | O |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 20 |
| Nombre de câble | 6 |
| Longueur de câble(mm) | 300 |
| Poids(g) | 110 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
