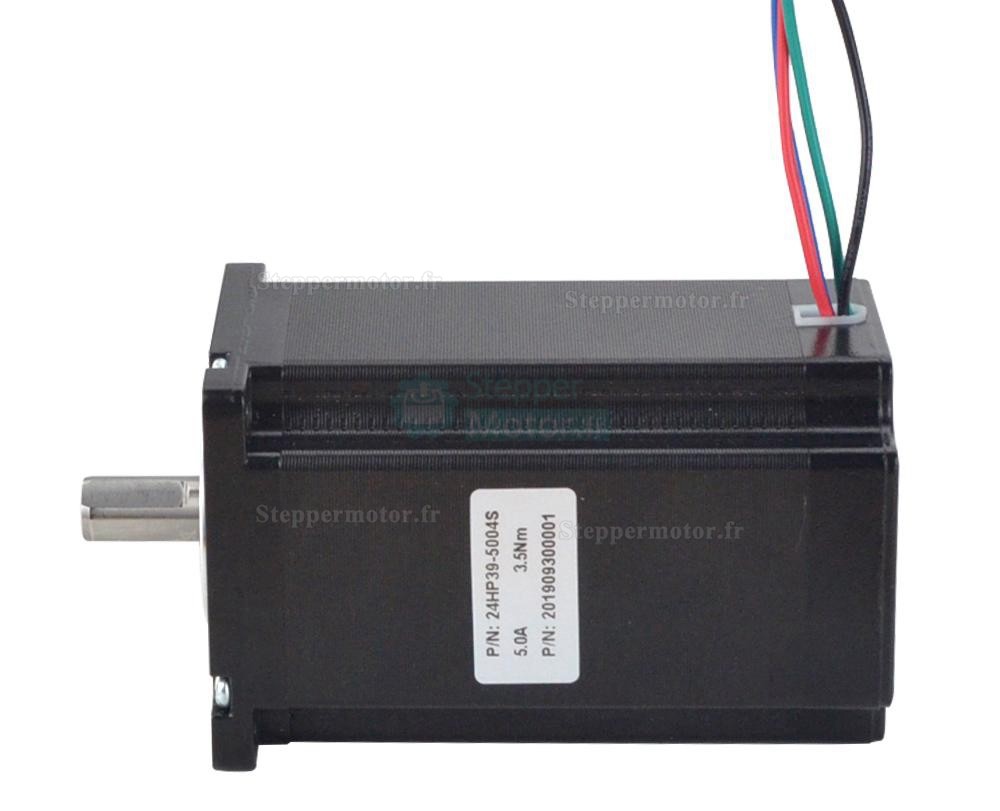

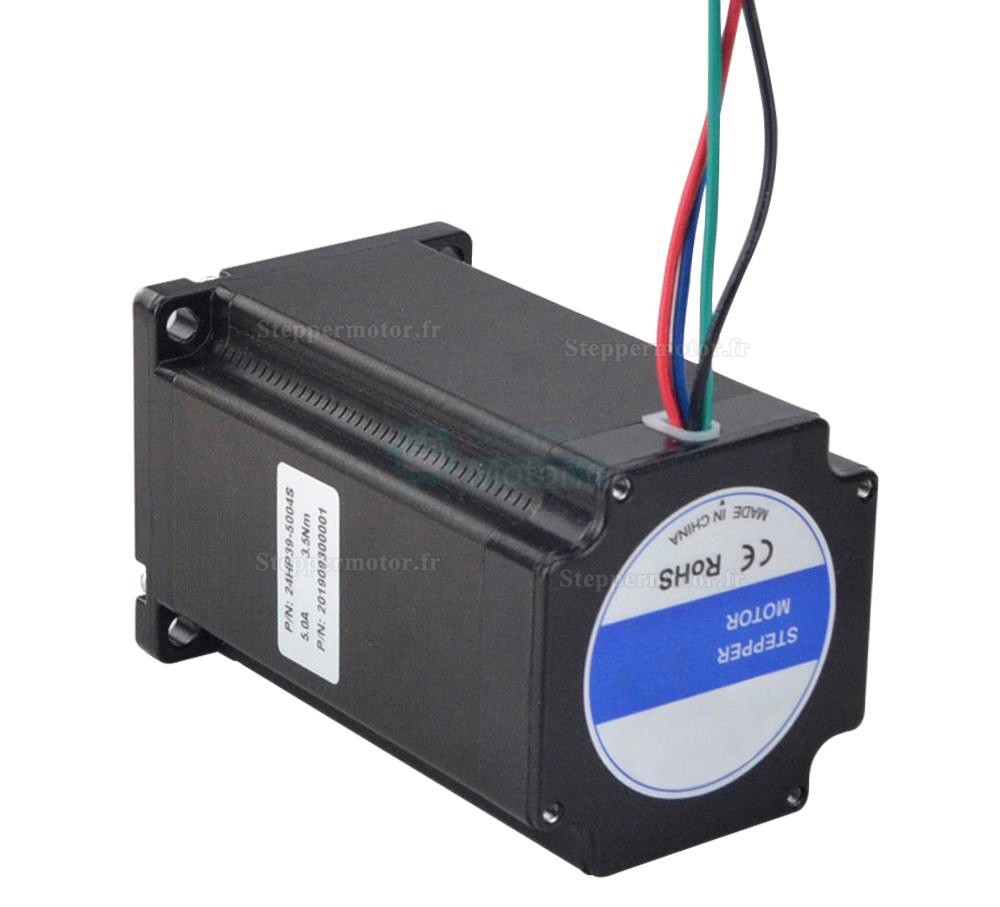

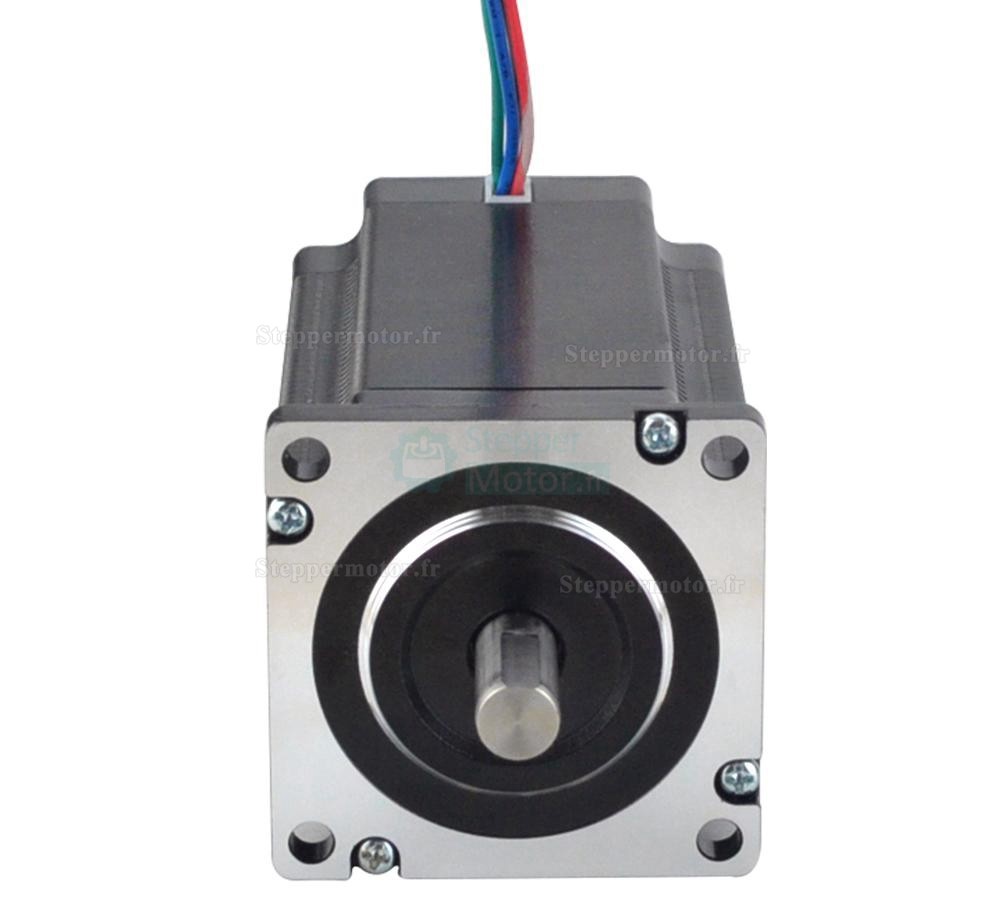

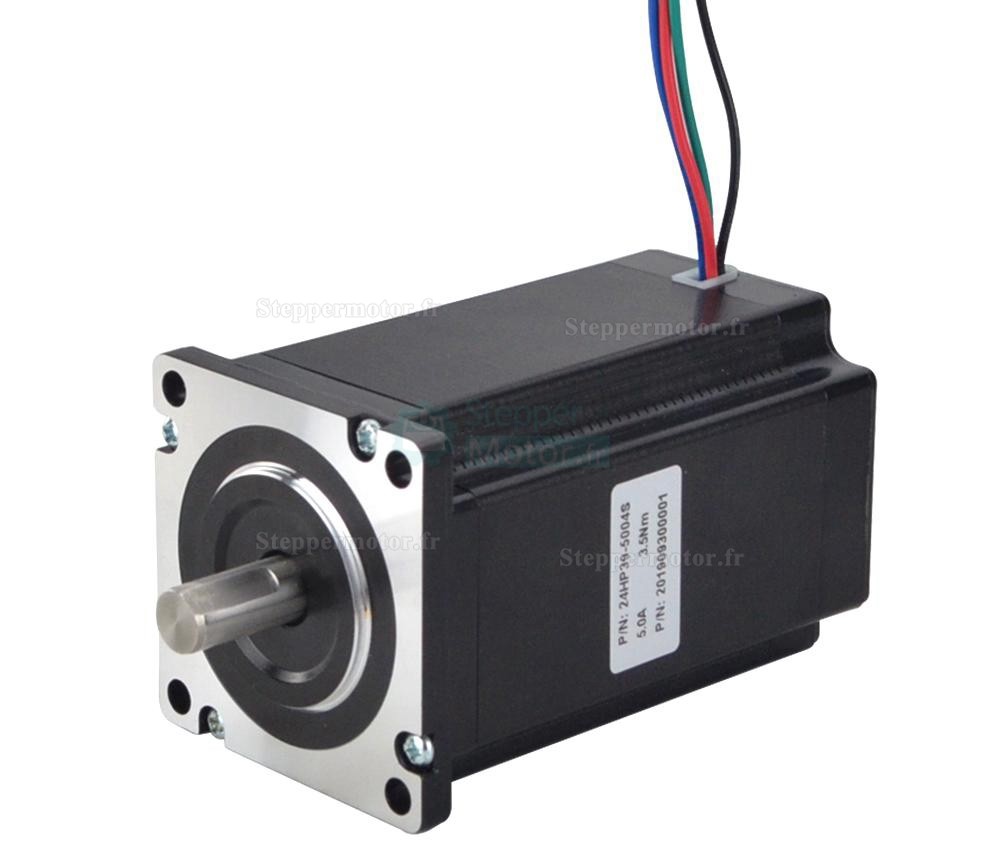

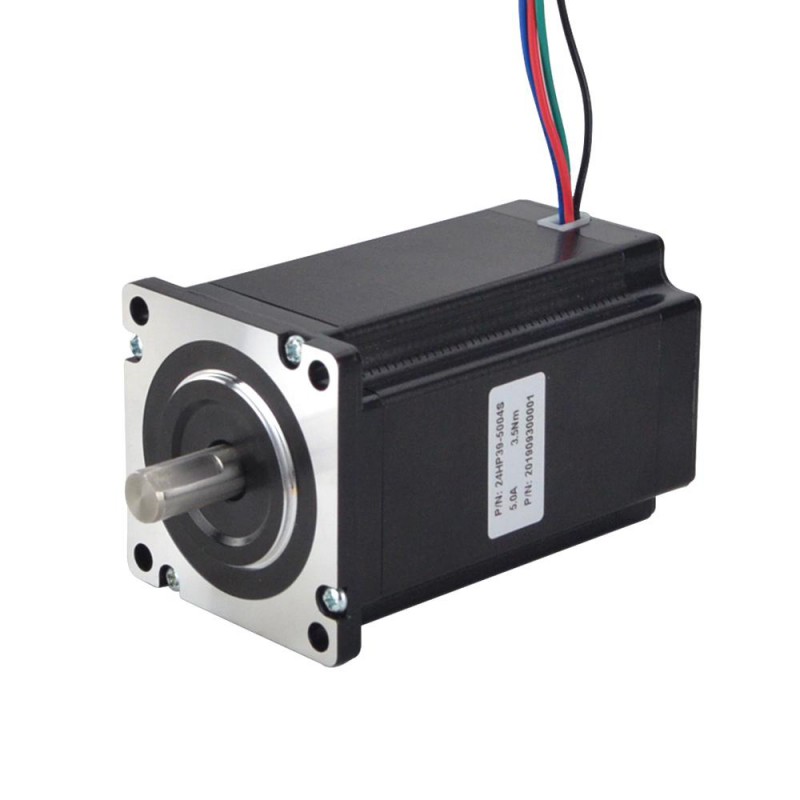

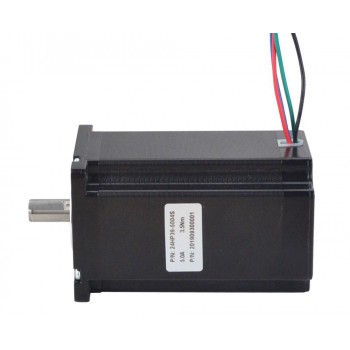

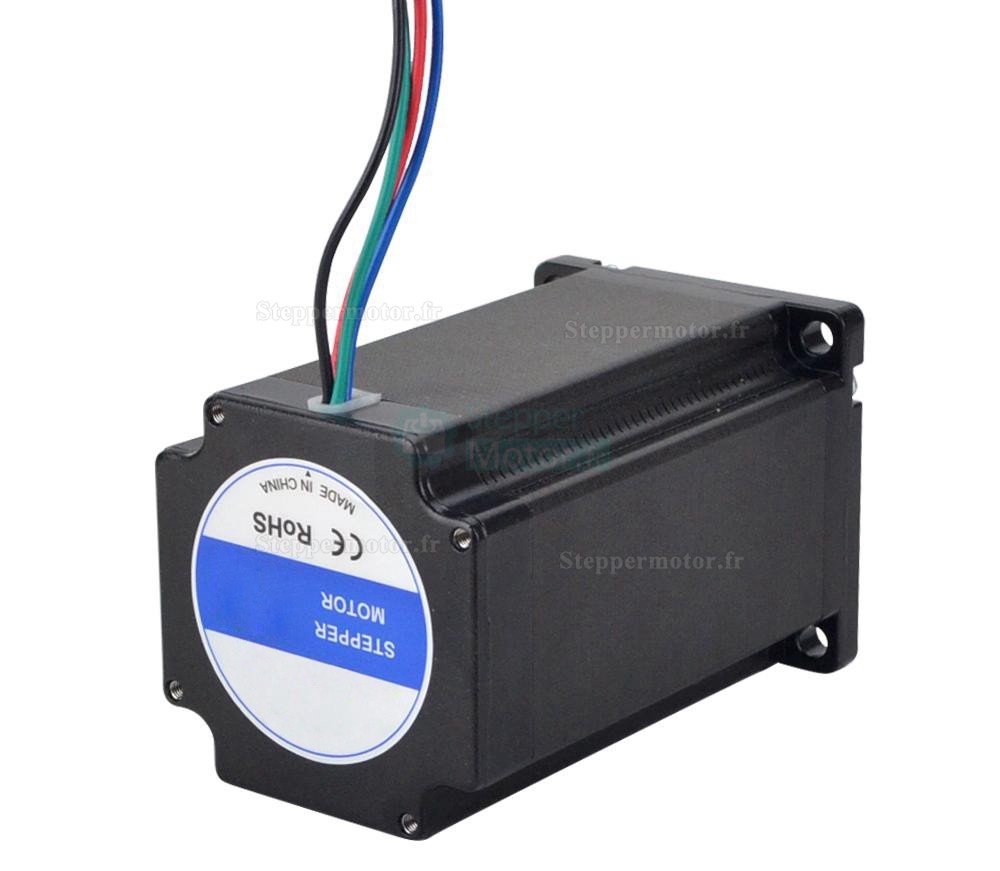

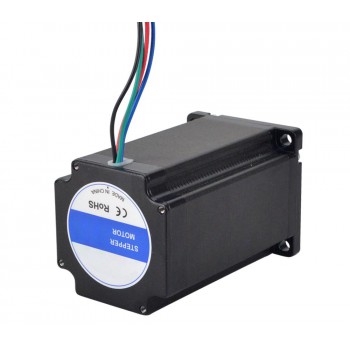

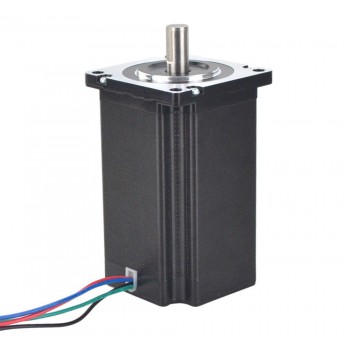

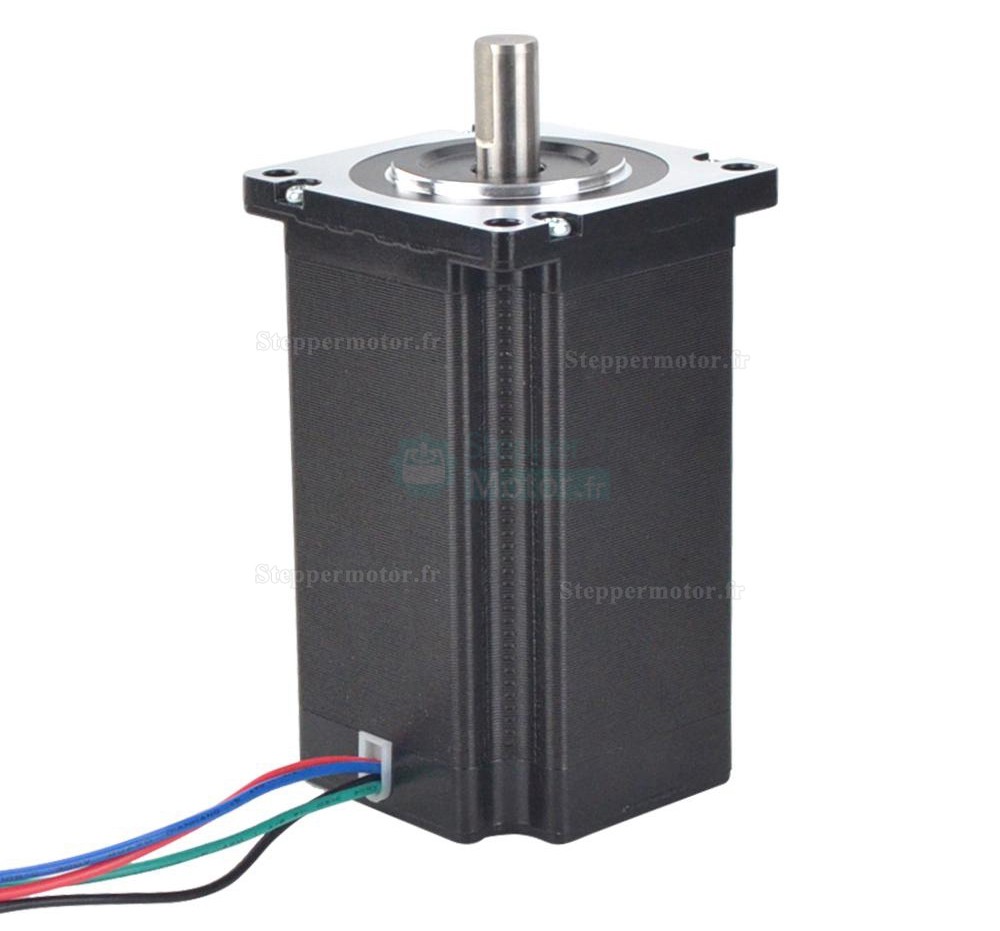

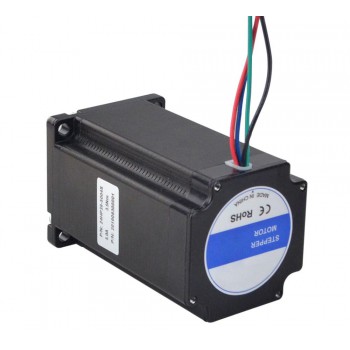

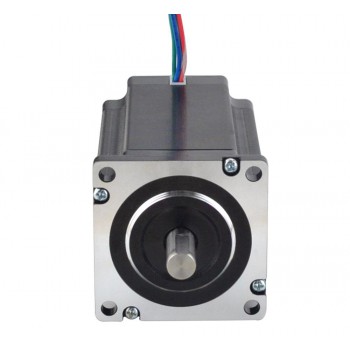

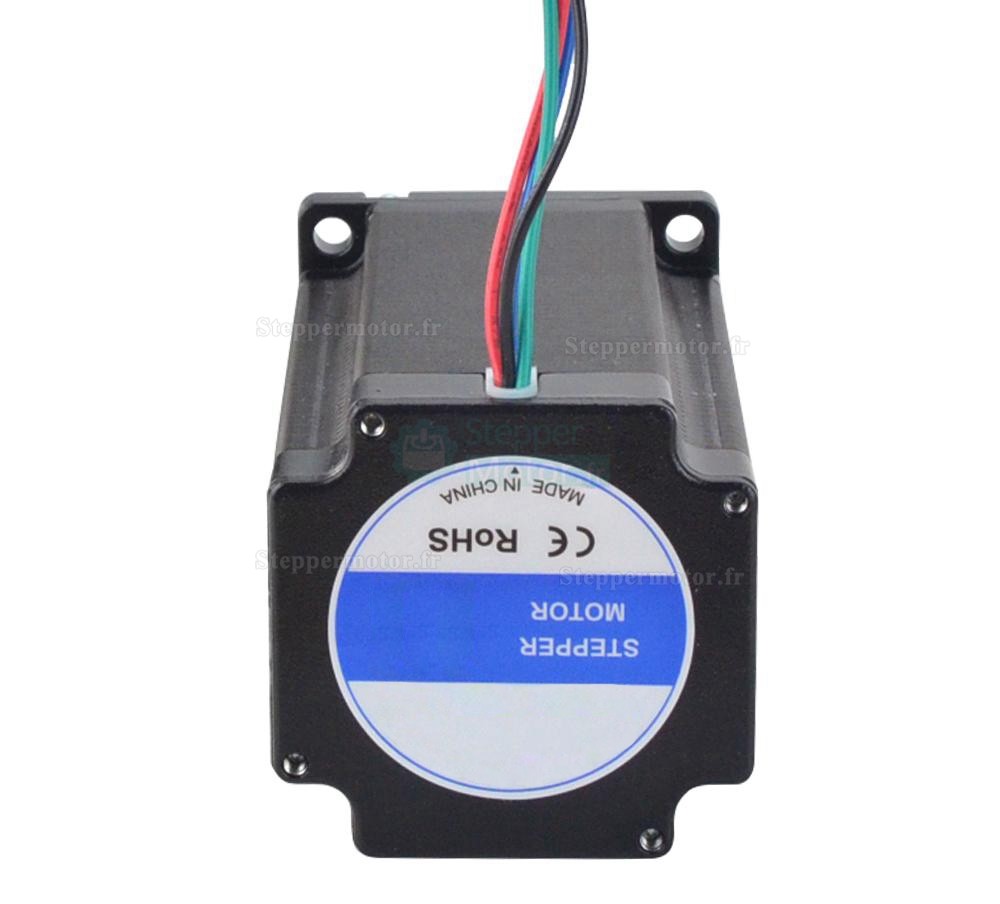

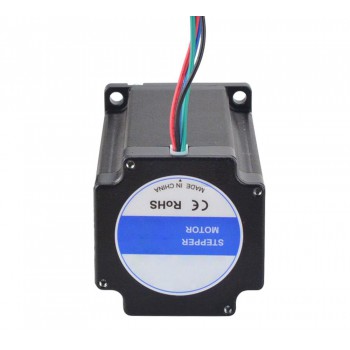

Moteur pas à pas bipolaire Nema 24 24HP39-5004S 1,8 degrés 3,5 Nm 5,0A 60x60x97,8mm 4 fils arbre de clavette
-
Manuels et Documentation:
Fiche complète:
Courbe de couple:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€41,29
Moteur pas à pas bipolaire Nema 24 24HP39-5004S 1,8 degrés 3,5 Nm 5,0A 60x60x97,8mm 4 fils arbre de clavette
Spécification électrique
- Numéro de pièce du fabricant: 24HP39-5004S
- Nombre de phases: 2
- Angle par pas: 1,8 degrés
- Couple de maintien: 3,5 Nm(495,74oz.in)
- Courant/phase: 5,0 A
- Résistance phase: 0,48 ohms± 10%
- Inductance de Phase: 1,85 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 60 x 60 mm
- Longueur du moteur: 97,8 mm
- Diamètre de l'arbre: Φ10 mm
- Longueur d'arbre: 21 mm
- Longueur de l'arbre de Keyway: 15 mm
- Nombre de câble: 4
- Longueur de câble: 500 mm
- Poids: 1,6 kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
| Spécification électrique | |
|---|---|
| Couple de maintien (Ncm) | 350 |
| Couple de maintien (oz.in) | 495,74 |
| Inductance de Phase(mH) | 1,85 |
| Résistance de Phase(ohm) | 0,48 |
| Courant Nominal (A) | 5,0 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 97,8 |
| Taille du cadre(mm) | 60 x 60 |
| Longueur de câble(mm) | 500 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 10 |
| Longueur d'arbre(mm) | 21 |
| Type d'arbre | Keyway |
| Arbre simple/double arbre | Arbre unique |
| Poids(g) | 1600 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST, etc.
- Fils et câbles: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Perçage cruciforme, Key-Way, Filetage ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
