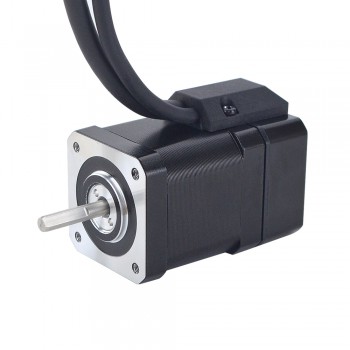

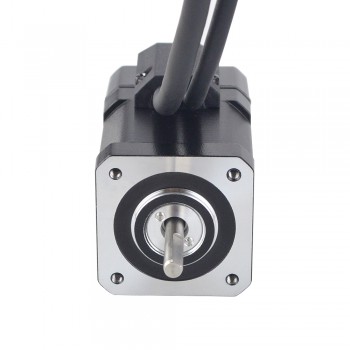

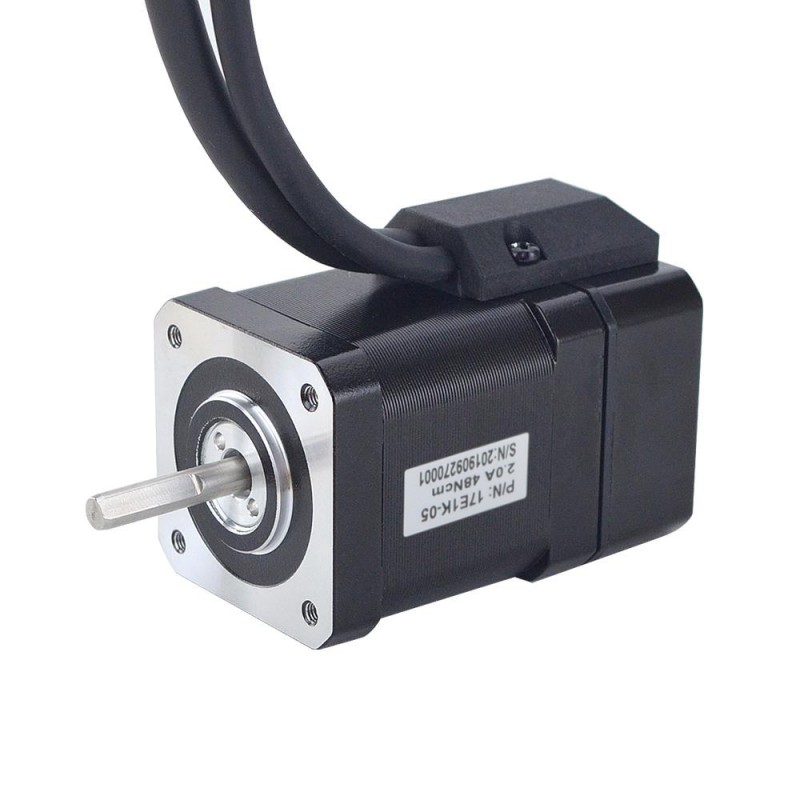

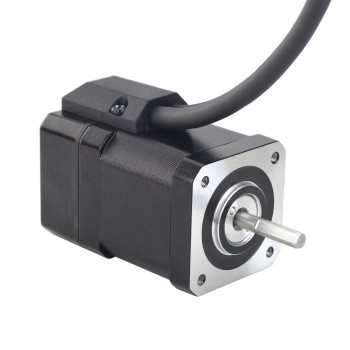

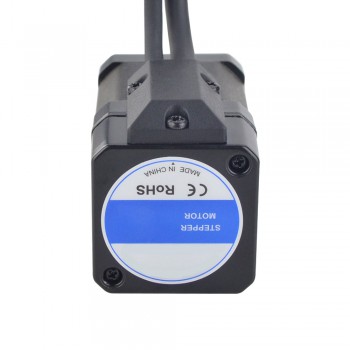

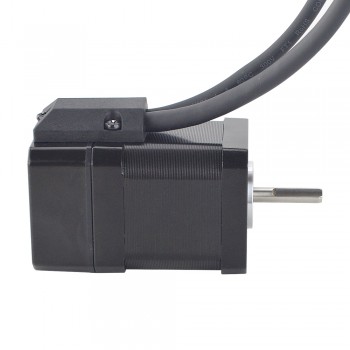

Moteur pas à pas en boucle fermée Nema 17 série P 17E1K-05 1,8 degrés 48Ncm 2A avec encodeur 1000CPR
Spécification électrique
- Numéro de pièce du fabricant: 17E1K-05
- Nombre de phases: 2
- Angle par pas: 1,8 degrés
- Couple de maintien: 48 Ncm(67.99 oz.in)
- Courant/phase: 2,0 A
- Résistance phase: 1,35 ohms
- Inductance de Phase: 2,8 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 42 x 42 mm
- Longueur du moteur: 48 mm
- Diamètre de l'arbre: Φ5 mm
- Longueur d'arbre: 24 mm
- Longueur de D-Cut: 15 mm
- Longueur de câble: 270 mm
- Poids: 0,36 kg
Contrôle d'encodage(1000CPR)
- 3--GND
- 2--+5VCC
- 13--EA-
- 1--EA+
- 12--EB-
- 11--EB+
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Blanc
|
Vert
|
Bleu
|
Noir
|
| Spécification du moteur | |
|---|---|
| Couple de maintien (Ncm) | 48 |
| Couple de maintien (oz.in) | 67,99 |
| Inductance de Phase(mH) | 2,8 |
| Longueur de câble(mm) | 270 |
| Dimension de la bride | Nema 17 |
| Résistance de Phase(ohm) | 1,35 |
| Courant Nominal (A) | 2,0 |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 24 |
| Angle par pas(°) | 1,8 |
| Nombre de phases | 2 |
| Spécification de l'encodeur | |
| Résolution(CPR) | 1000 |
| Signal de sortie | 2 canaux |
