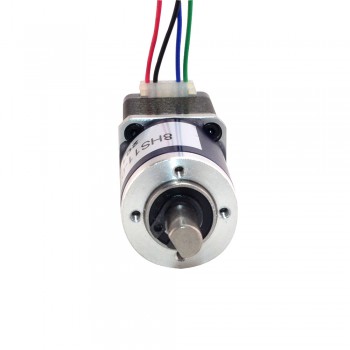

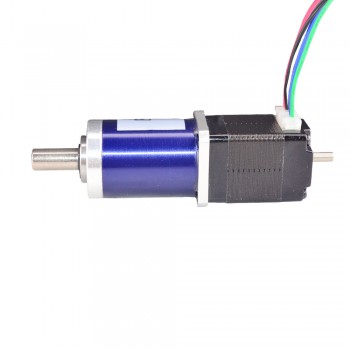

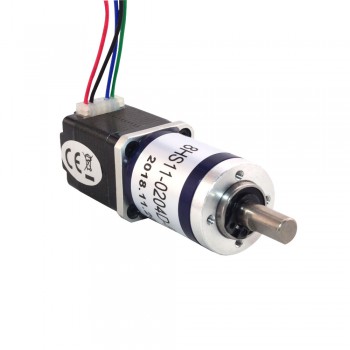

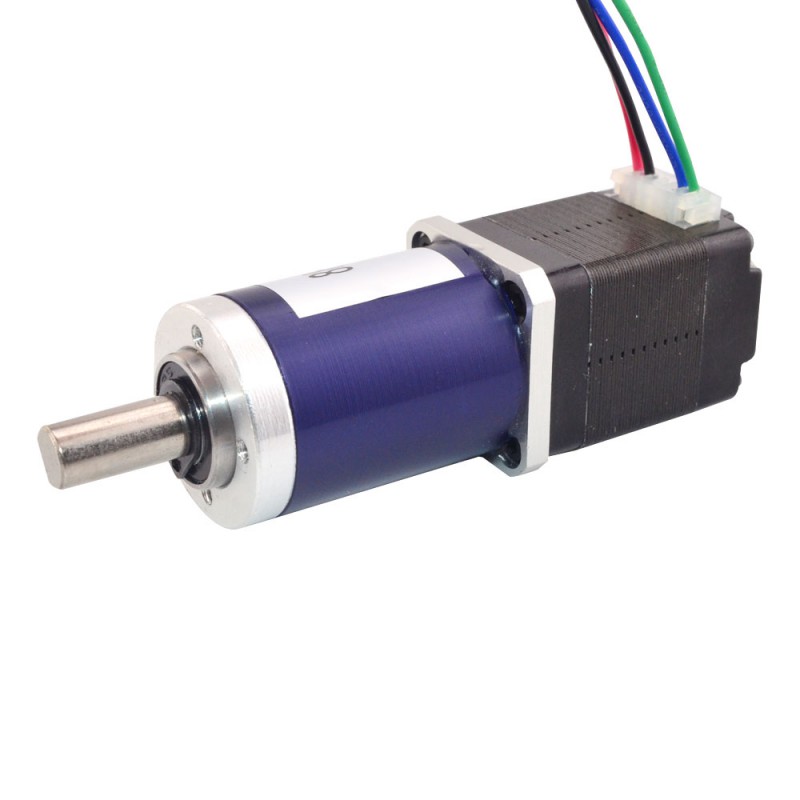

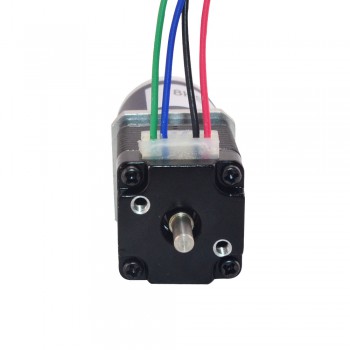

Motoréducteur pas à pas bipolaire Nema 8 L=38mm 1,8 degrés 1,6Ncm 0,2A avec 90:1 réducteur planétaire
-
Manuels et Documentation:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€52,44
Motoréducteur pas à pas bipolaire Nema 8 L=38mm 1,8 degrés 1,6Ncm 0,2A avec 90:1 réducteur planétaire
Ce moteur pas à pas Nema 8 a une taille de 38 mm, un courant nominal de 0,2 A et intègre un réducteur planétaire avec un rapport de 90,25:1. Il s'agit d'une solution idéale pour les applications où l'espace est limité mais où une faible vitesse et/ou un couple élevé sont requis.
Spécification électrique
- Numéro de pièce du fabricant: 8HS11-0204S-PG90
- Type de moteur: Bipolaire pas à pas
- Angle par pas: 1,8 degrés
- Couple de maintien sans boîte de vitesses: 1,6Ncm(2,27oz.in)
- Courant/phase: 0,2A
- Résistance phase: 24ohms
- Inductance de Phase: 8mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: planétaire
- Rapport de réduction: 90,25:1
- Efficacité: 73%
- Contrecoup: <=1 degrés
- Couple maximum autorisé: 0,9N,m(127,5oz.in)
- Couple admissible au moment: 2N,m(283oz.in)
- Charge axiale maximale de l'arbre: 5N
- Charge radiale maximale de l'arbre: 25N
Spécification physique
- Dimension de la bride: 22 x 22mm
- Longueur de la boîte de vitesses: 30,95mm
- Diamètre de l'arbre: Φ6mm
- Longueur d'arbre: 15mm
- Longueur de D-Cut: 9mm
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 50g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
| Spécification de réducteur | |
|---|---|
| Efficacité | 73% |
| Rapport de vitesse | 90,25:1 |
| Type de boîte de vitesses | Planétaire |
| Contrecoup No-load(Max.°) | 1 |
| Couple maximal admissible(Ncm) | 90 |
| Couple maximal admissible(oz.in) | 127,5 |
| Moment de couple admissible(Ncm) | 200 |
| Moment de couple admissible(oz.in) | 283,2 |
| Charge axiale maximale de l'arbre(N) | 5 |
| Charge radiale maximale de l'arbre(N) | 25 |
| Longueur de la boîte de vitesses(mm) | 30,95 |
| Spécification du moteur | |
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien sans boîte de vitesses(Ncm) | 1,6 |
| Couple de maintien sans boîte de vitesses(oz.in) | 2,27 |
| Inductance de Phase(mH) | 8 |
| Longueur de câble(mm) | 300 |
| Longueur du moteur(mm) | 38 |
| Dimension de la bride | Nema 8 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 24 |
| Courant Nominal (A) | 0,2 |
| Diamètre de l'arbre(mm) | 6 |
| Longueur d'arbre(mm) | 15 |
| Type d'arbre | D-Cut |
| Arbre simple/double arbre | Arbre unique |
| Spécification physique | |
| Poids(g) | 150 |
