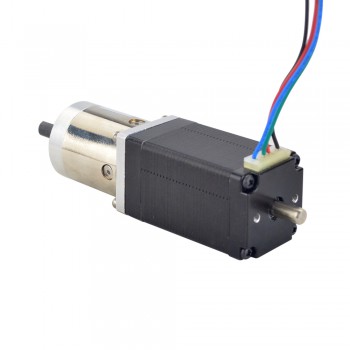

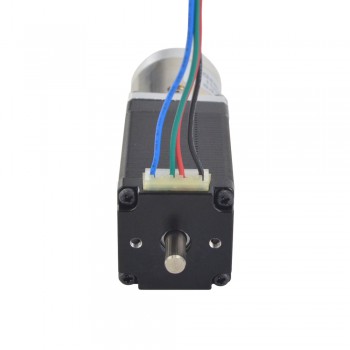

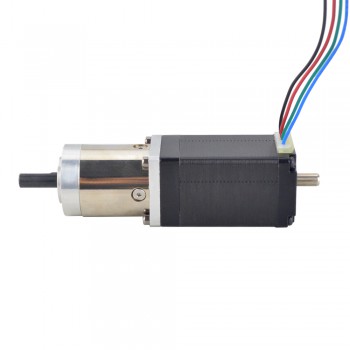

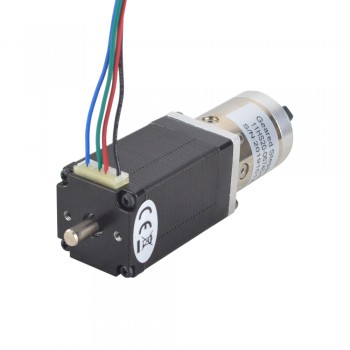

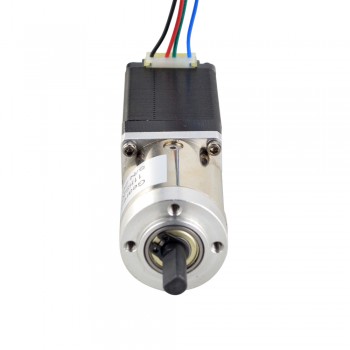

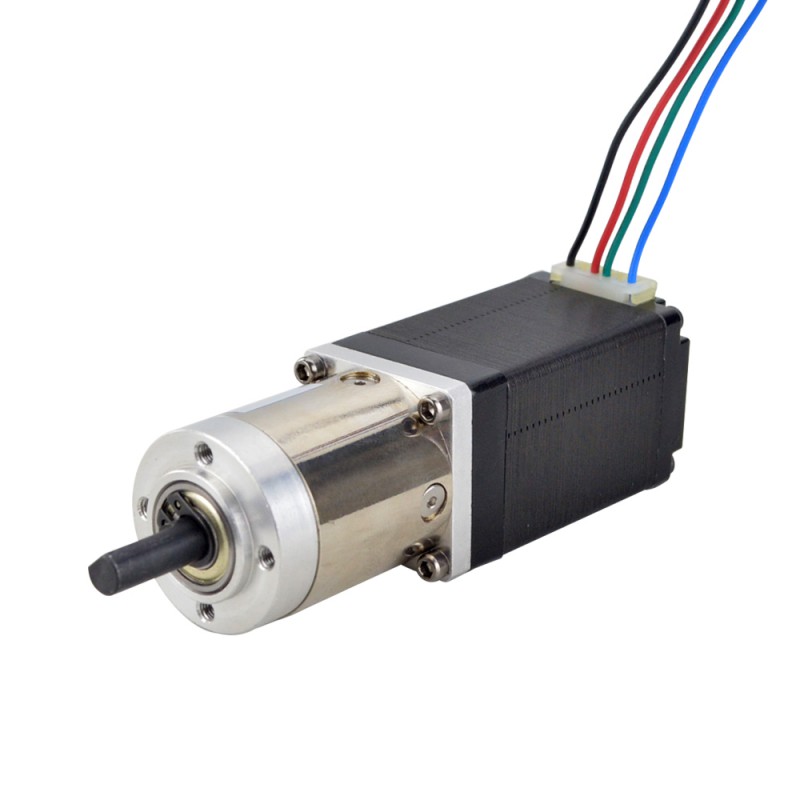

Motoréducteur pas à pas à double arbre Nema 11 bipolaire L=51mm 1,8degrés 0,14Ncm 0,67A avec 14:1 réducteur planétaire
-
Manuels et Documentation:
Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€38,52
Motoréducteur pas à pas à double arbre Nema 11 bipolaire L=51mm 1,8degrés 0,14Ncm 0,67A avec 14:1 réducteur planétaire
Spécification électrique
- Numéro de pièce du fabricant: 11HS20-0674D-PG14-AR3
- Type de moteur: Bipolaire pas à pas
- Angle par pas: 1,8 degrés
- Couple de maintien sans boîte de vitesses: 0,14 Ncm(19,88 oz.in)
- Courant/phase: 0,67 A
- Résistance phase: 12 ohms
- Inductance de Phase: 6,5 mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: planétaire
- Rapport de réduction: 13,73: 1
- Efficacité: 81%
- Contrecoup: <=1 degrés
- Couple maximum autorisé: 3 Nm(424,92 oz.in)
- Couple admissible au moment: 5 Nm(708,2 oz.in)
- Charge axiale maximale de l'arbre: 5 N
- Charge radiale maximale de l'arbre: 25 N
Spécifications physiques
- Type de boîte à engrenages: planétaire
- Dimension de la bride: 28 x 28 mm
- Longueur du moteur: 51 mm
- Longueur de la boîte de vitesses: 35,8 mm
- Diamètre de l'arbre avant: Φ6 mm
- Longueur de l'arbre avant: 18 mm
- Longueur de D-Cut: 12 mm
- Longueur de l'arbre arrière: 9,5 mm
- Diamètre de l'arbre arrière: Φ5 mm
- Nombre de câble: 4
- Longueur de câble: 500 mm
- Poids: 0,3kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Inductance de Phase(mH) | 6,5 |
| Résistance de Phase(ohm) | 12 |
| Courant Nominal (A) | 0,67 |
| Spécification du moteur | |
| Couple de maintien sans boîte de vitesses(Ncm) | 14 |
| Couple de maintien sans boîte de vitesses(oz.in) | 19,88 |
| Dimension de la bride | Nema 11 |
| Spécification physique | |
| Longueur de câble(mm) | 500 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 6 |
| Longueur d'arbre(mm) | 18 |
| Type d'arbre | D-Cut |
| Arbre simple/double arbre | Double arbre |
| Poids(g) | 300 |
