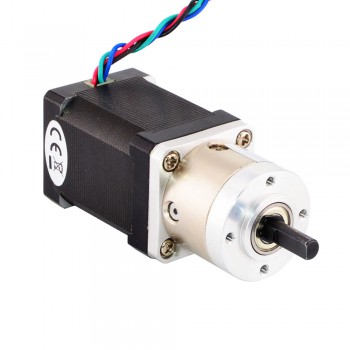

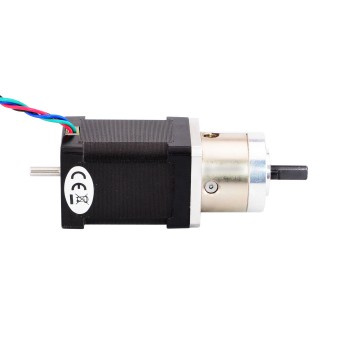

Motoréducteur pas à pas Nema 11 L=52mm 0,49 degrés 1,5A 4,2V avec arbre arrière & 4:1 réducteur planétaire
-
Manuels et Documentation:
Fiche technique complète:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€39,51
Motoréducteur pas à pas Nema 11 L=52mm 0,49 degrés 1,5A 4,2V avec arbre arrière & 4:1 réducteur planétaire
Ce moteur pas à pas Nema 14 a une taille de 52 mm, un courant nominal de 1,5 A et intègre un réducteur planétaire avec un rapport de 3,71:1. Il s'agit d'une solution idéale pour les applications où l'espace est limité mais où une faible vitesse et/ou un couple élevé sont requis.
Spécification électrique

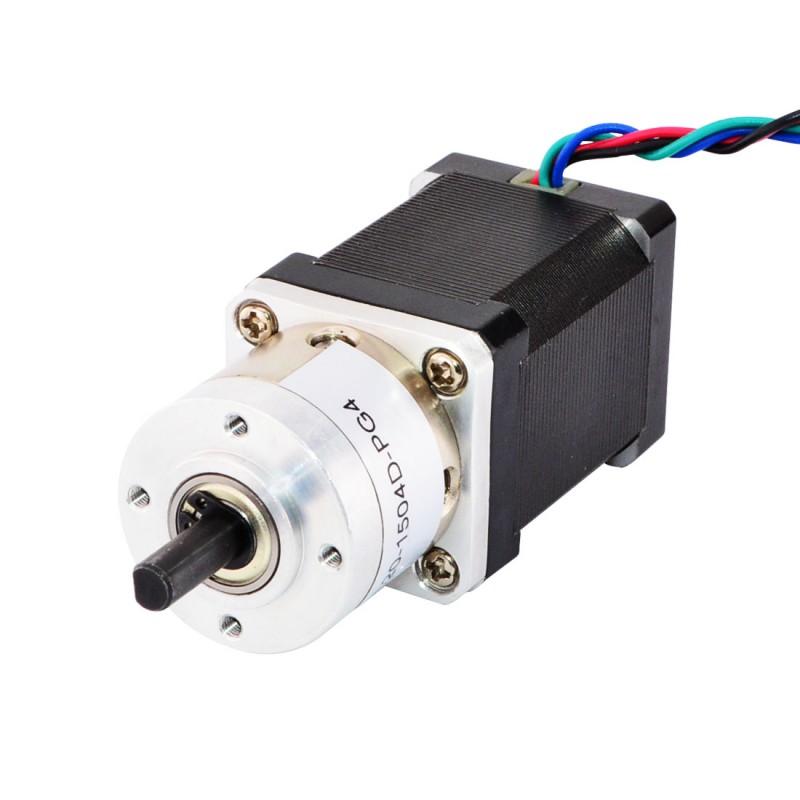

- Numéro de pièce du fabricant: 14HS20-1504D-PG4
- Type de moteur: Bipolaire pas à pas
- Angle par pas: 0,49 degrés
- Couple de maintien sans boîte de vitesses: 40Ncm(56,6oz.in)
- Courant/phase: 1,5A
- Résistance phase: 2,8ohms
- Tension: 4,2V
- Inductance de Phase: 3,8mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: planétaire
- Rapport de réduction: 3,71: 1
- Efficacité: 90%
- Contrecoup: <=1 degrés
- Couple maximum autorisé: 4Nm(566,4oz.in)
- Couple admissible au moment: 8Nm(1132,9oz.in)
- Charge axiale maximale de l'arbre: 50N
- Charge radiale maximale de l'arbre: 100N
Spécifications physiques
- Dimension de la bride: 35 x 35mm
- Longueur du moteur: 52mm
- Longueur de la boîte de vitesses: 29,2mm
- Diamètre de l'arbre: Φ6mm
- Longueur d'arbre: 18mm
- Longueur de D-Cut: 12mm

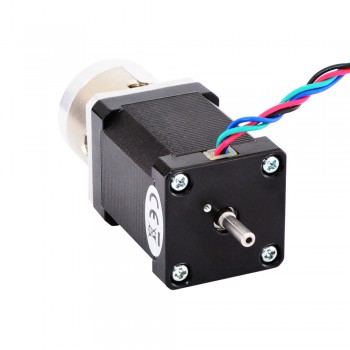

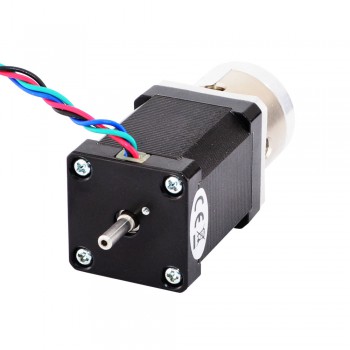

- Diamètre de l'arbre arrière: Φ4mm
- Longueur de l'arbre arrière: 13mm
- Nombre de câble: 4
- Longueur de câble: 400mm
- Poids: 400g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
| Spécification de réducteur | |
|---|---|
| Efficacité | 90% |
| Rapport de vitesse | 3,71:1 |
| Longueur de la boîte de vitesses(mm) | 29,2 |
| Type de boîte de vitesses | Planétaire |
| Contrecoup No-load(Max.°) | 1 |
| Couple maximal admissible(Ncm) | 400 |
| Couple maximal admissible(oz.in) | 566,4 |
| Moment de couple admissible(Ncm) | 800 |
| Moment de couple admissible(oz.in) | 1132,9 |
| Charge axiale maximale de l'arbre(N) | 50 |
| Charge radiale maximale de l'arbre(N) | 100 |
| Spécification du moteur | |
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien sans boîte de vitesses(Ncm) | 40 |
| Couple de maintien sans boîte de vitesses(oz.in) | 56,6 |
| Inductance de Phase(mH) | 3,8 |
| Longueur de câble(mm) | 400 |
| Longueur du moteur(mm) | 52 |
| Dimension de la bride | Nema 14 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 2,8 |
| Courant Nominal (A) | 1,5 |
| Diamètre de l'arbre(mm) | 6 |
| Longueur d'arbre(mm) | 18 |
| Type d'arbre | D-Cut |
| Arbre simple/double arbre | Double arbre |
| Spécification physique | |
| Poids(g) | 400 |
