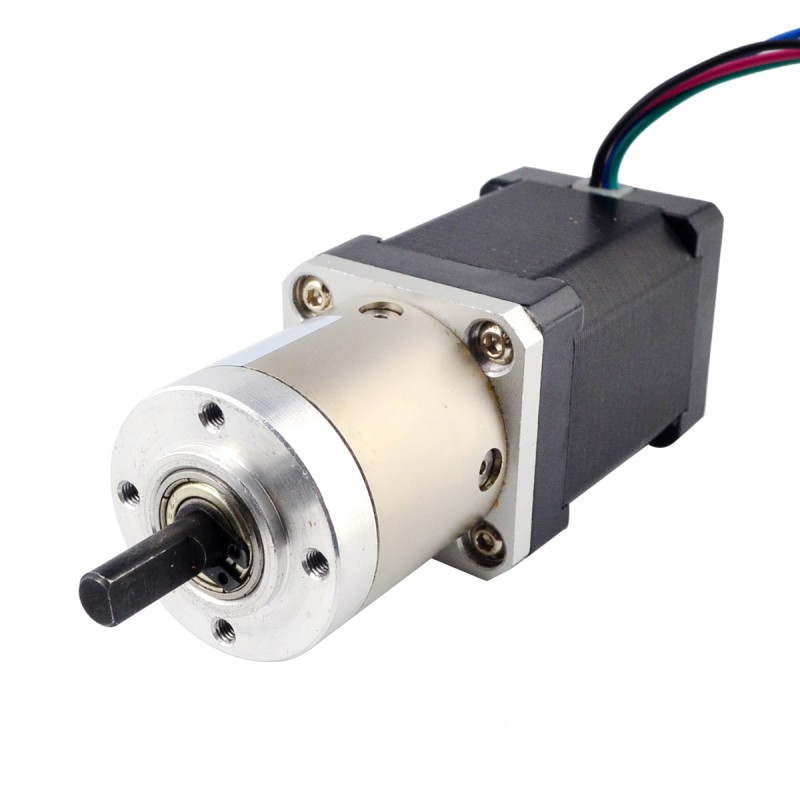

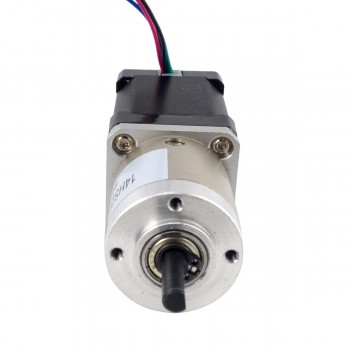

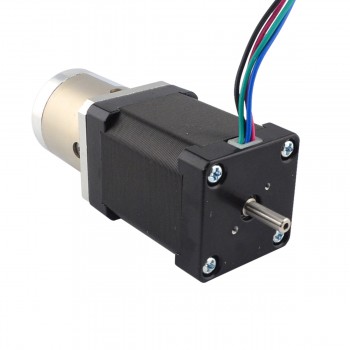

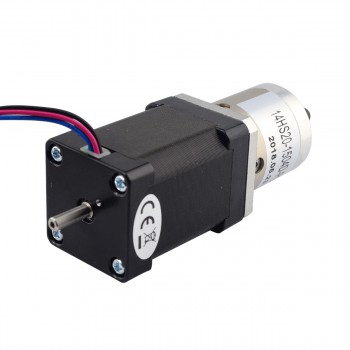

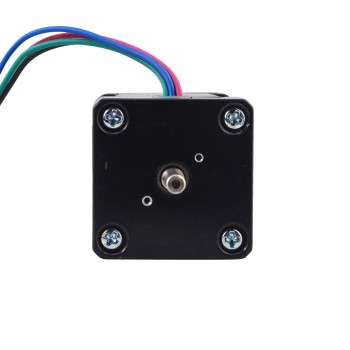

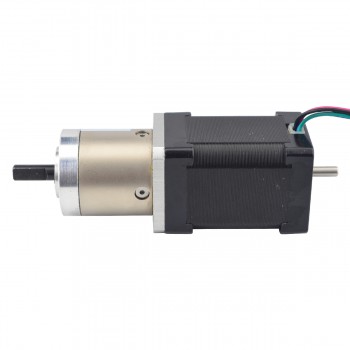

Motoréducteur pas à pas Nema 14 L=52mm 1,8 degrés 40Ncm 4,20V 1,5A avec 14:1 réducteur double arbre
-
Manuels et Documentation:
Fiche technique complète:
Achat immédiat:€41,48
Motoréducteur pas à pas Nema 14 L=52mm 1,8 degrés 40Ncm 4,20V 1,5A avec 14:1 réducteur double arbre
Ce moteur pas à pas Nema 14 a une taille de 52 mm, un courant nominal de 1,5 A et intègre un réducteur planétaire avec un rapport de 13,73:1. Il s'agit d'une solution idéale pour les applications où l'espace est limité mais où une faible vitesse et/ou un couple élevé sont requis.
Spécification électrique
- Numéro de pièce du fabricant: 14HS20-1504D-PG14
- Type de moteur: Bipolaire pas à pas
- Angle par pas: 1,8 degrés
- Couple de maintien: 40Ncm(56,8oz.in)
- Courant/phase: 1,50A
- Tension: 4,20V
- Résistance phase: 2,8ohms
- Inductance de Phase: 3,8mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages:Planétaire
- Rapport de réduction:13,73:1
- Efficacité:80%
- Contrecoup: <=1degrés
- Couple maximum autorisé:4N,m(566oz.in)
- Couple admissible au moment:8N,m(1133oz.in)
- Charge axiale maximale de l'arbre:50N
- Charge radiale maximale de l'arbre:100N
Spécification physique
- Dimension de la bride:35x35mm
- Longueur du moteur:52mm
- Longueur de la boîte de vitesses:36,8mm
- Diamètre de l'arbre avant: Φ6mm
- Longueur de l'arbre avant: 18mm
- Longueur de D-cut sur le devant: 12mm
- Diamètre de l'arbre arrière: Φ4mm
- Longueur de l'arbre arrière:12mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 450g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
| Spécification de réducteur | |
|---|---|
| Efficacité | 80% |
| Rapport de vitesse | 13,73:1 |
| Type de boîte de vitesses | Planétaire |
| Contrecoup No-load(Max.°) | 1 |
| Couple maximal admissible(Ncm) | 400 |
| Couple maximal admissible(oz.in) | 566,56 |
| Moment de couple admissible(Ncm) | 800 |
| Moment de couple admissible(oz.in) | 1133,12 |
| Charge axiale maximale de l'arbre(N) | 50 |
| Charge radiale maximale de l'arbre(N) | 100 |
| Longueur de la boîte de vitesses(mm) | 36,8 |
| Spécification du moteur | |
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien sans boîte de vitesses(Ncm) | 40 |
| Couple de maintien sans boîte de vitesses(oz.in) | 56,66 |
| Inductance de Phase(mH) | 3,8 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 14 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 2,8 |
| Courant Nominal (A) | 1,5 |
| Diamètre de l'arbre(mm) | 6 |
| Longueur d'arbre(mm) | 18 |
| Type d'arbre | D-Cut |
| Arbre simple/double arbre | Double arbre |
| Spécification physique | |
| Poids(g) | 450 |
