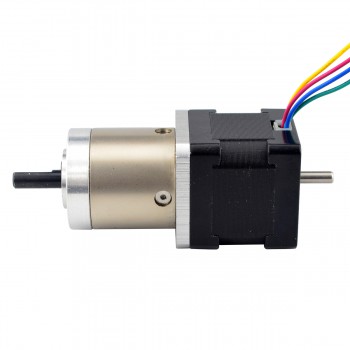

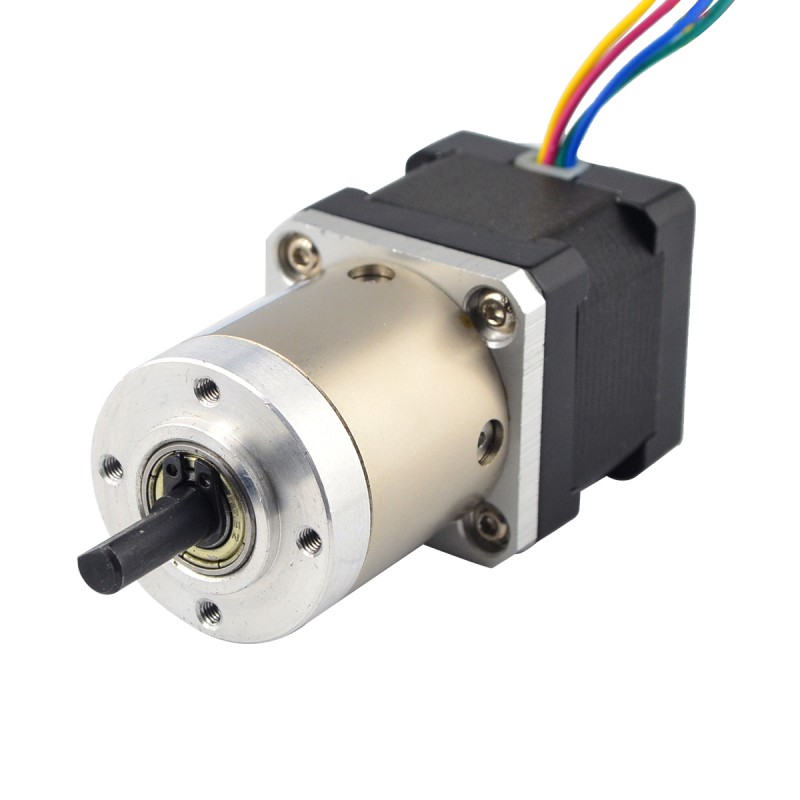

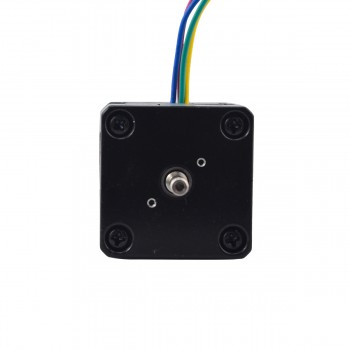

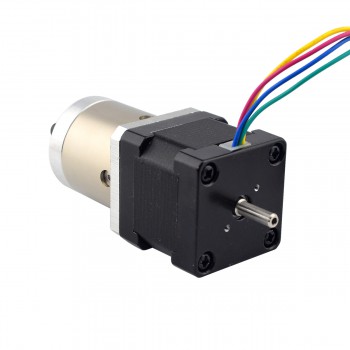

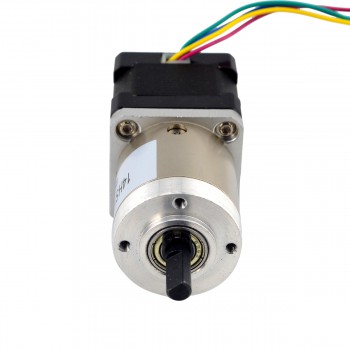

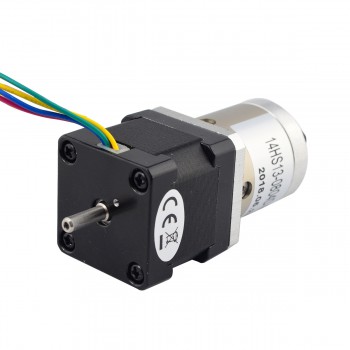

Motoréducteur pas à pas bipolaire double arbre Nema 14 L=34mm 1,8 degrés 1A 3,20V avec 19:1 réducteur planétaire
- Manuels et Documentation: Fiche complète:
Achat immédiat:€36,22
Motoréducteur pas à pas bipolaire double arbre Nema 14 L=34mm 1,8 degrés 1A 3,20V avec 19:1 réducteur planétaire
Ce moteur pas à pas Nema 14 a une taille de 34 mm, un courant nominal de 0,8 A et intègre un réducteur planétaire avec un rapport de 19,19:1. Il s'agit d'une solution idéale pour les applications où l'espace est limité mais où une faible vitesse et/ou un couple élevé sont requis.
Spécification électrique
- Numéro de pièce du fabricant: 14HS13-0804D-PG19
- Type de moteur: Bipolaire pas à pas
- Angle par pas: 1,8 degrés
- Couple de maintien: 14Ncm(19,88oz.in)
- Courant/phase: 1A
- Tension: 3,20V
- Résistance phase: 3,2ohms
- Inductance de Phase: 4,5mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages:Planétaire
- Rapport de réduction:19,19:1
- Efficacité:81%
- Contrecoup: <=1degrés
- Couple maximum autorisé:2N,m(283oz.in)
- Couple admissible au moment:4N,m(566oz.in)
- Charge axiale maximale de l'arbre:50N
- Charge radiale maximale de l'arbre:100N
Spécification physique
- Dimension de la bride:35x35mm
- Longueur du moteur: 34mm
- Longueur de la boîte de vitesses:35mm
- Diamètre de l'arbre avant: Φ6mm
- Longueur de l'arbre avant: 18mm
- Longueur de D-cut sur le devant: 12mm
- Diamètre de l'arbre arrière: Φ4mm
- Longueur de l'arbre arrière:12mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 400g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Rouge
|
Vert
|
Jaune
|
Bleu
|
| Spécification de réducteur | |
|---|---|
| Efficacité | 81% |
| Rapport de vitesse | 19,19:1 |
| Type de boîte de vitesses | Planétaire |
| Contrecoup No-load(Max.°) | 1 |
| Couple maximal admissible(Ncm) | 200 |
| Couple maximal admissible(oz.in) | 283,28 |
| Moment de couple admissible(Ncm) | 400 |
| Moment de couple admissible(oz.in) | 566,56 |
| Charge axiale maximale de l'arbre(N) | 50 |
| Charge radiale maximale de l'arbre(N) | 100 |
| Longueur de la boîte de vitesses(mm) | 35,8 |
| Spécification du moteur | |
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien sans boîte de vitesses(Ncm) | 14 |
| Couple de maintien sans boîte de vitesses(oz.in) | 19,83 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 14 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 3,2 |
| Courant Nominal (A) | 1,0 |
| Diamètre de l'arbre(mm) | 6 |
| Longueur d'arbre(mm) | 18 |
| Type d'arbre | D-Cut |
| Arbre simple/double arbre | Double arbre |
| Inductance de Phase(mH) | 4,5 |
| Spécification physique | |
| Poids(g) | 400 |
