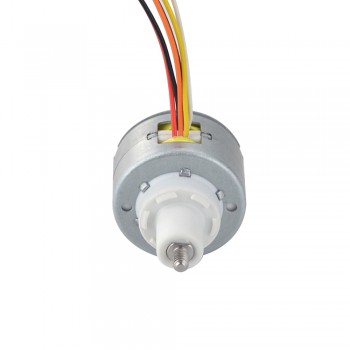

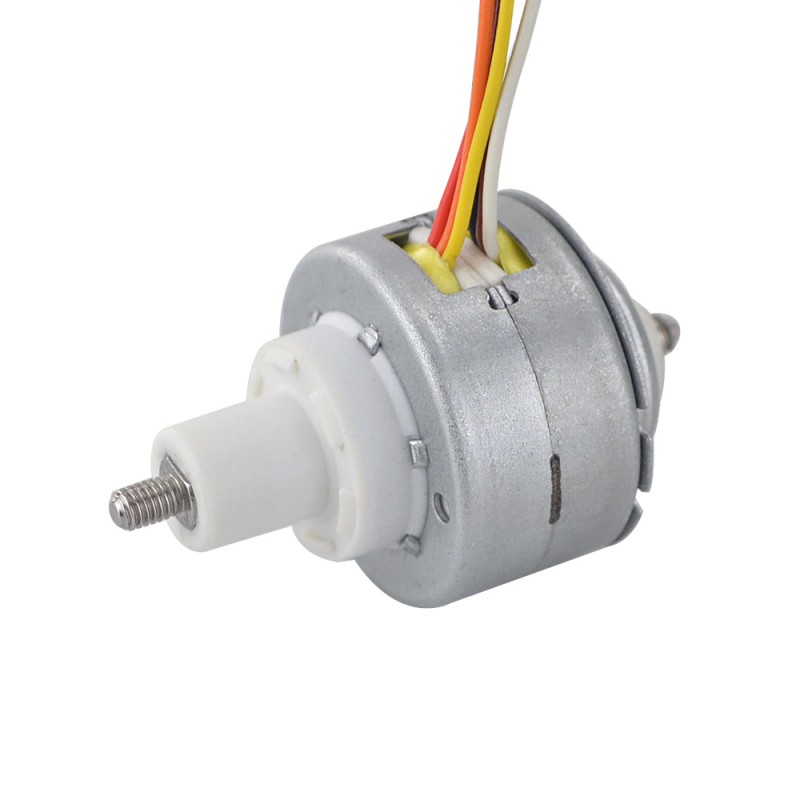

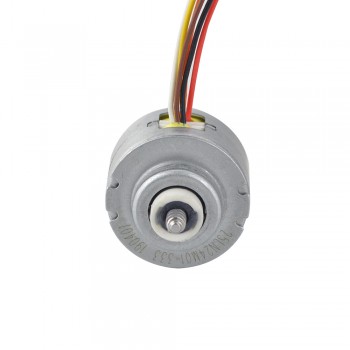

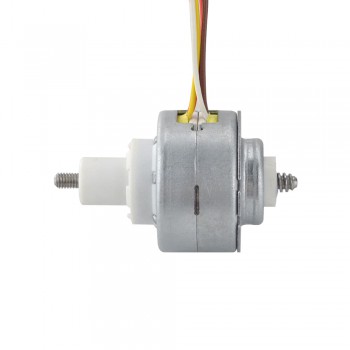

Moteur pas à pas linéaire aimant permanent captive 15 degrés 0,23A plomb 1mm distance de voyage 12mm Φ25,2x15mm
Spécification électrique
- Numéro de pièce du fabricant: 25LN24M01-333
- Type de moteur: Moteur pas à pas à aimant permanent linéaire captive
- Nombre de phases: 4
- Angle par pas: 15 degrés
- Courant/phase: 0,23 A
- Poussée: 7 N(130 Hz)
- Résistance phase: 22 ± 7% ohms(20 ℃)
- Inductance de Phase: 4,3 mH ± 20%(1KHz)
- Protection IP: IP34
- Durée de vie: 1500000 cycles
Spécification physique
- Dimension de la bride: Φ25,2 mm
- Longueur du moteur: 15 mm
- Distance de voyage: 12 mm（0,472"）
- Diamètre de la vis-mère: Φ3,5 mm（0,138"）
- Résolution/lap: 1 mm（0,039"）
- Résolution/pas: 0,0417 mm(0,00164")

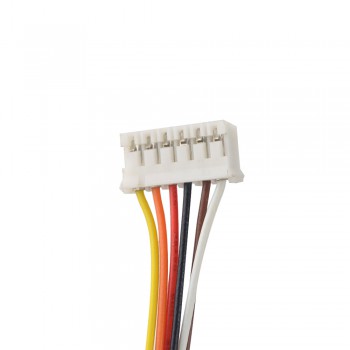

- Nombre de câble: 6 avec connecteur PH-6Y
- Longueur de câble: 250 mm
- Poids: 37,5 g
Rapport
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Jaune
|
Orange
|
Rouge
|
Blanc
|
Brun
|
Noir
|
| Spécification électrique | |
|---|---|
| Courant Nominal (A) | 0,23 |
| Angle par pas(°) | 15 |
| Type de moteur | Captive |
| Nombre de phases | 4 |
| Inductance de Phase(mH) | 4,3 |
| Spécification physique | |
| Longueur du moteur(mm) | 15 |
| Taille du cadre(mm) | Φ25,2 |
| Longueur de câble(mm) | 250 |
| Diamètre de la vis mère(mm) | Φ3,5 |
| Nombre de câble | 6 |
| Résolution/lap (mm) | 1 |
| Résolution/pas (mm) | 0,0417 |
| Distance de voyage (mm) | 12 |
