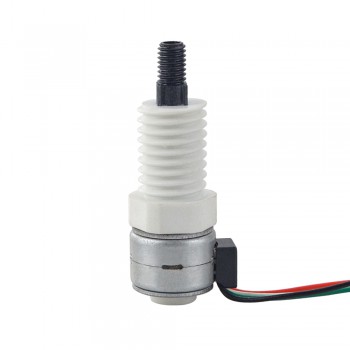

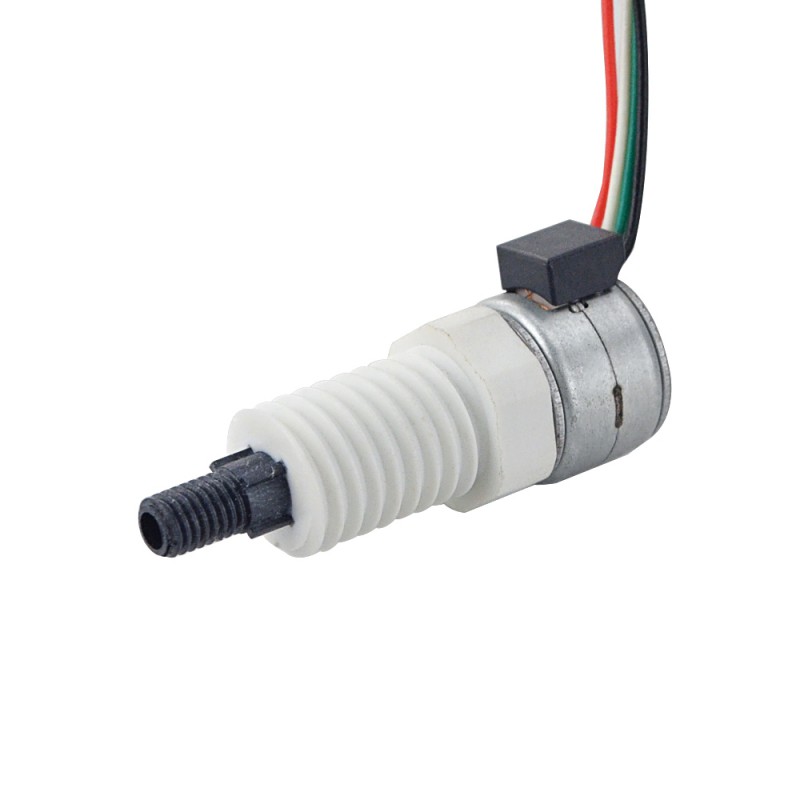

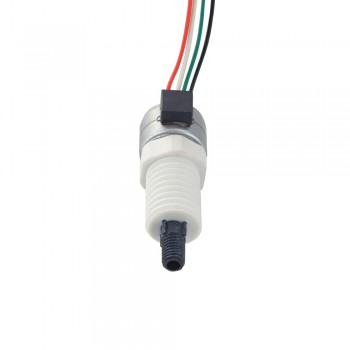

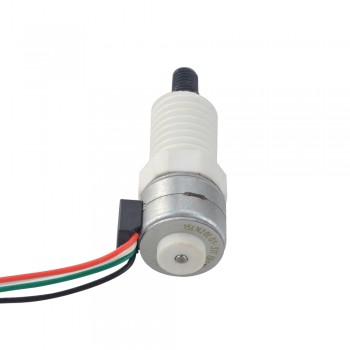

Moteur pas à pas linéaire aimant permanent captive 18 degrés 0,167A plomb 0,4mm distance de voyage 12mm Φ15x11,1mm
Spécification électrique
- Numéro de pièce du fabricant: 15LN20L01-311
- Type de moteur: Moteur pas à pas à aimant permanent linéaire captive
- Nombre de phases: 2
- Angle par pas: 18 degrés
- Courant/phase: 0,167 A
- Poussée: 9 N(200 Hz)
- Résistance phase: 30 ± 7% ohms(20 ℃)
- Inductance de Phase: 9,5 mH ± 20%(1KHz)
- Protection IP: IP30
- Durée de vie: 20000 cycles
Spécification physique
- Dimension de la bride: Φ15 mm
- Longueur du moteur: 11,1 mm
- Distance de voyage: 12 mm（0,472"）
- Diamètre de la vis-mère: Φ2 mm（0,079"）
- Résolution/lap: 0,4 mm（0,016"）
- Résolution/pas: 0,02 mm(0,000787")
- Nombre de câble: 4
- Longueur de câble: 40 mm
- Poids: 13,7 g

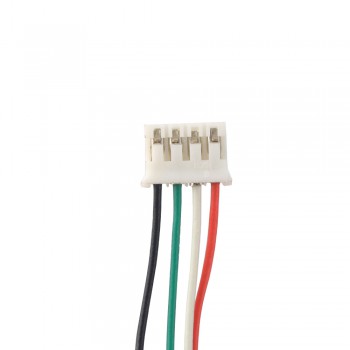

Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Blanc
|
Rouge
|
Noir
|
Vert
|
| Spécification électrique | |
|---|---|
| Inductance de Phase(mH) | 9,5 |
| Résistance de Phase(ohm) | 30 |
| Courant Nominal (A) | 0,167 |
| Angle par pas(°) | 18 |
| Type de moteur | Captive |
| Nombre de phases | 2 |
| Spécification physique | |
| Longueur du moteur(mm) | 11,1 |
| Taille du cadre(mm) | Φ15 |
| Longueur de câble(mm) | 40 |
| Diamètre de la vis mère(mm) | Φ2 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 0,4 |
| Résolution/pas (mm) | 0,02 |
| Distance de voyage (mm) | 12 |
