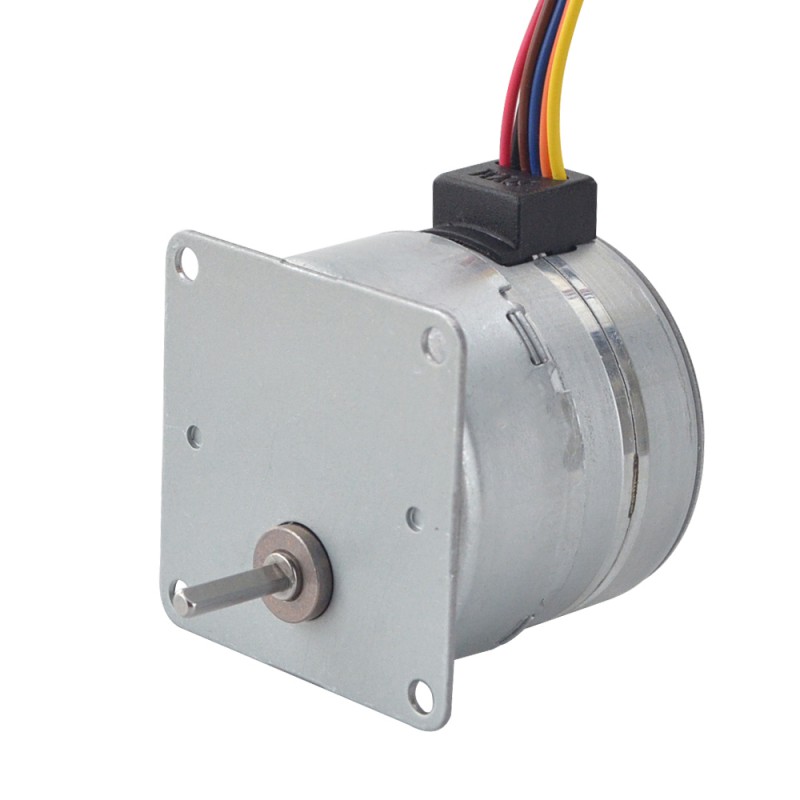

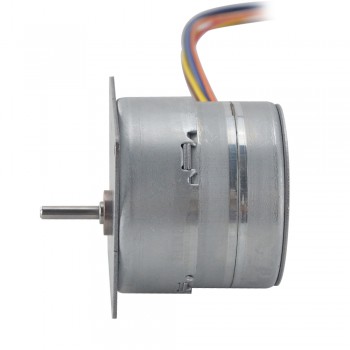

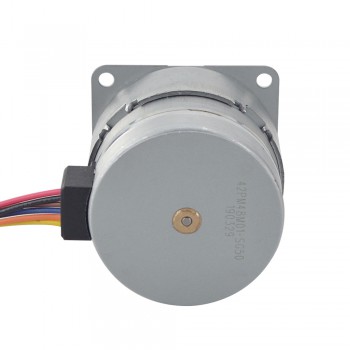

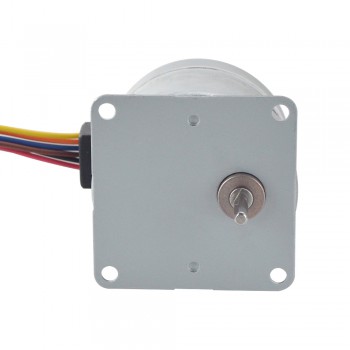

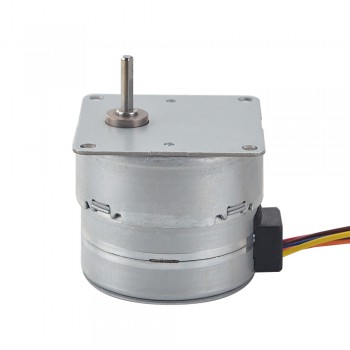

Motoréducteur pas à pas à aimant permanent 4 phases 0,15 degrés 98 Ncm 0,171A avec 50:1 réducteur Φ42x38mm
- Manuels et Documentation: Fiche complète:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€24,67
Motoréducteur pas à pas à aimant permanent 4 phases 0,15 degrés 98 Ncm 0,171A avec 50:1 réducteur Φ42x38mm
Spécification électrique
- Numéro de pièce du fabricant: 42PM48M01-SG50
- Type de moteur: Moteur pas à pas à aimant permanent
- Nombre de phases: 4
- Angle par pas: 0,15 degrés
- Courant/phase: 0,171 A
- Couple de maintien: 98 Ncm(138,807 oz.in)
- Résistance phase: 70 ± 7% ohms(25 ℃)
- Inductance de Phase: 54 mH ± 20%
Spécification physique
- Dimension de la bride: Φ42 mm
- Longueur du moteur: 38 mm
- Longueur de la boîte de vitesses: 16 mm
- Diamètre de l'arbre: Φ3 mm
- Longueur d'arbre: 16 mm
- Type de boîte à engrenages: réducteur à arbre parallèle
- Rapport de réduction: 50

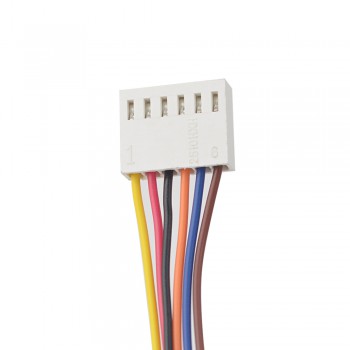

- Nombre de câble: 6 avec connecteur 2510CS-6Y
- Longueur de câble: 340 mm
- Poids: 197,4 g
Rapport
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Jaune
|
Brun
|
Noir
|
Orange
|
Brun
|
Rouge
|
| Spécification électrique | |
|---|---|
| Couple de maintien (oz.in) | 138,807 |
| Inductance de Phase(mH) | 54 |
| Résistance de Phase(ohm) | 70 |
| Courant Nominal (A) | 0,171 |
| Angle par pas(°) | 0,15 |
| Nombre de phases | 4 |
| Couple de maintien (mN.m) | 980 |
| Spécification de réducteur | |
| Rapport de vitesse | 50 |
| Longueur de la boîte de vitesses(mm) | 16 |
| Type de boîte de vitesses | Réducteur à arbre parallèle |
| Spécification physique | |
| Longueur du moteur(mm) | 38 |
| Taille du cadre(mm) | Φ42 |
| Longueur de câble(mm) | 340 |
| Nombre de câble | 6 |
| Diamètre de l'arbre(mm) | Φ3 |
| Longueur d'arbre(mm) | 16 |
