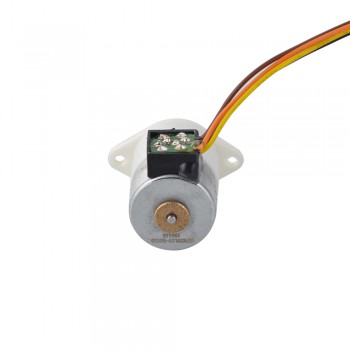

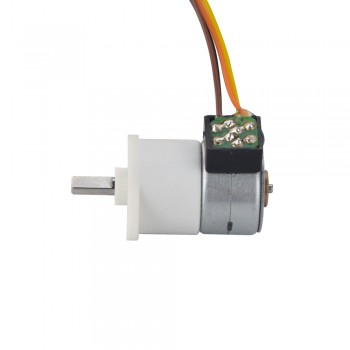

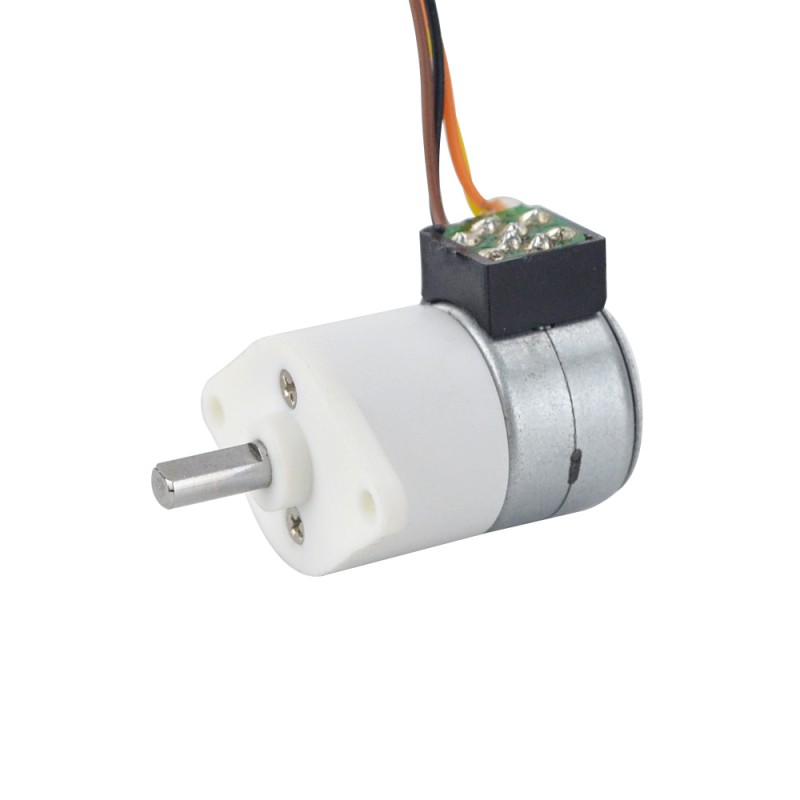

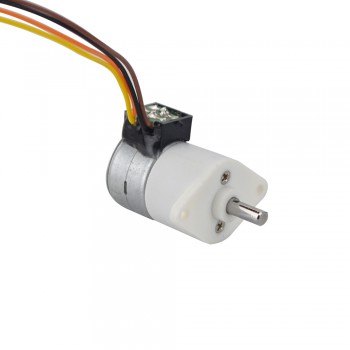

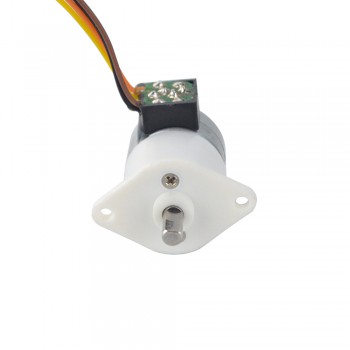

Motoréducteur aimant permanent 2 phases 14,7 Ncm 0,18 degrés 0,5A avec 100:1 réducteur Φ15x22,5mm
- Manuels et Documentation: Fiche complète:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€10,28
Motoréducteur aimant permanent 2 phases 14,7 Ncm 0,18 degrés 0,5A avec 100:1 réducteur Φ15x22,5mm
Spécification électrique
- Numéro de pièce du fabricant: 15PM20L02-SG100
- Type de moteur: Moteur pas à pas à aimant permanent
- Nombre de phases: 2
- Angle par pas: 0,18 degrés
- Courant/phase: 0,5 A
- Couple de maintien: 14,7 Ncm(20,821 oz.in)
- Résistance phase: 10 ± 7% ohms(25 ℃)
- Inductance de Phase: 2,25 mH ± 20%
Spécification physique
- Dimension de la bride: Φ15 mm
- Longueur du moteur: 22,5 mm
- Longueur de la boîte de vitesses: 11,5 mm
- Diamètre de l'arbre: Φ3 mm
- Longueur d'arbre: 9 mm
- Longueur de D-Cut: 6,5 mm
- Type de boîte à engrenages: réducteur à arbre parallèle
- Rapport de réduction: 100

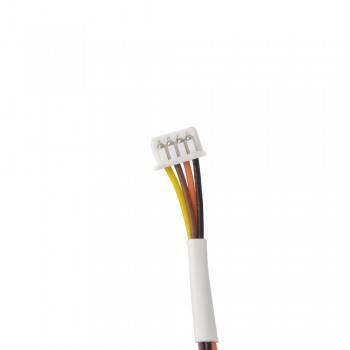

- Nombre de câble: 4 avec connecteur Molex 4Y
- Longueur de câble: 110 mm
- Poids: 14,4 g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Brun
|
Orange
|
Jaune
|
| Spécification électrique | |
|---|---|
| Couple de maintien (oz.in) | 20,821 |
| Inductance de Phase(mH) | 2,25 |
| Résistance de Phase(ohm) | 10 |
| Courant Nominal (A) | 0,5 |
| Angle par pas(°) | 0,18 |
| Nombre de phases | 2 |
| Couple de maintien (mN.m) | 147 |
| Spécification de réducteur | |
| Rapport de vitesse | 100 |
| Longueur de la boîte de vitesses(mm) | 11,5 |
| Type de boîte de vitesses | Réducteur à arbre parallèle |
| Spécification physique | |
| Longueur du moteur(mm) | 22,5 |
| Taille du cadre(mm) | Φ15 |
| Longueur de câble(mm) | 110 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | Φ3 |
| Longueur d'arbre(mm) | 9 |
