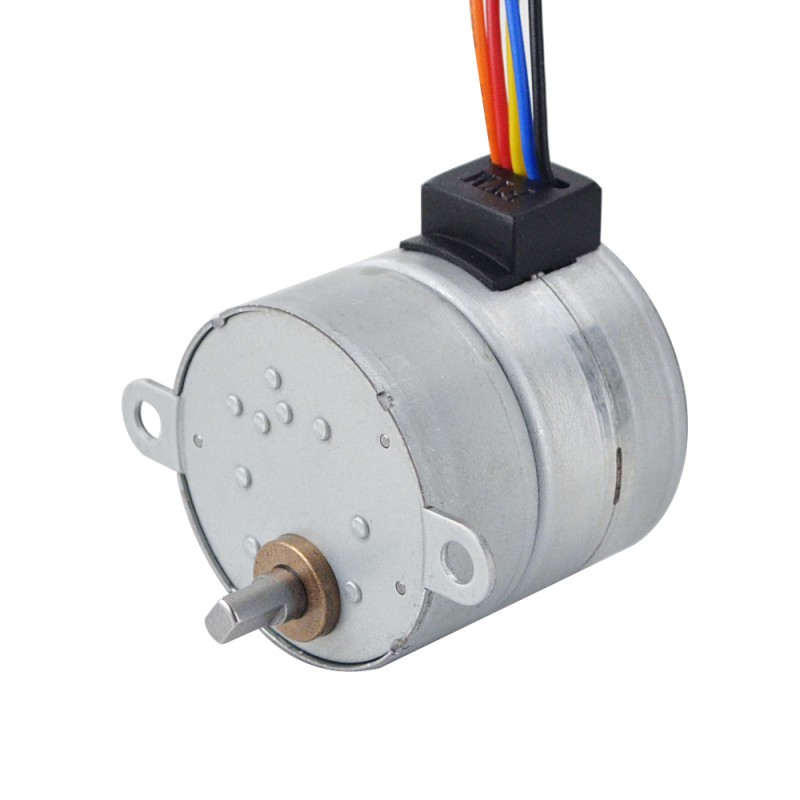

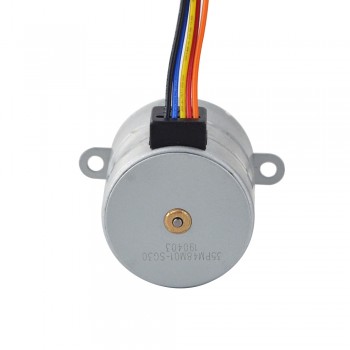

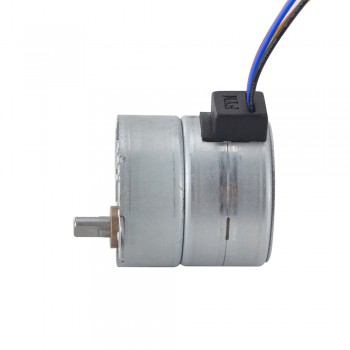

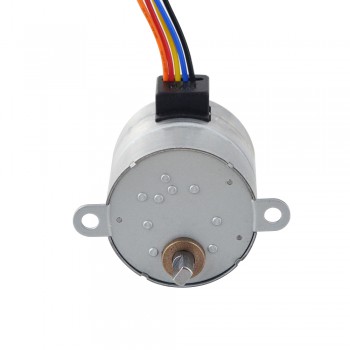

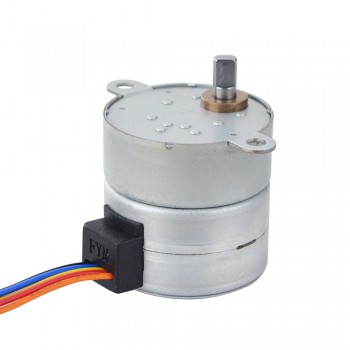

Motoréducteur pas à pas à aimant permanent 4 phases 0,25 degrés 0,4A 117,6 Ncm avec 30:1 réducteur Φ35x35,2mm
- Manuels et Documentation: Fiche complète:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€14,39
Motoréducteur pas à pas à aimant permanent 4 phases 0,25 degrés 0,4A 117,6 Ncm avec 30:1 réducteur Φ35x35,2mm
Spécification électrique
- Numéro de pièce du fabricant: 35PM48M01-SG30
- Type de moteur: Moteur pas à pas à aimant permanent
- Nombre de phases: 4
- Angle par pas: 0,25 degrés
- Courant/phase: 0,4 A
- Couple de maintien: 117,6 Ncm(166,569 oz.in)
- Résistance phase: 30 ± 7% ohms(25 ℃)
- Inductance de Phase: 17,1 mH ± 20%
Spécification physique
- Dimension de la bride: Φ35 mm
- Longueur du moteur: 35,2 mm
- Longueur de la boîte de vitesses: 14,5 mm
- Diamètre de l'arbre: Φ5 mm
- Longueur d'arbre: 10 mm
- Longueur de D-Cut: 6 mm
- Type de boîte à engrenages: réducteur à arbre parallèle
- Rapport de réduction: 30

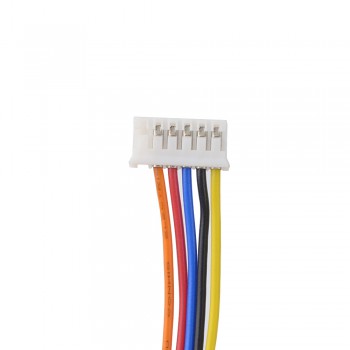

- Nombre de câble: 5 avec connecteur PH-6Y
- Longueur de câble: 240 mm
- Poids: 115,8 g
Rapport
|
1
|
2
|
3
|
4
|
5
|
|
Jaune
|
Noir
|
Bleu
|
Rouge
|
Orange
|
| Spécification électrique | |
|---|---|
| Couple de maintien (oz.in) | 166,569 |
| Inductance de Phase(mH) | 17,1 |
| Résistance de Phase(ohm) | 30 |
| Courant Nominal (A) | 0,4 |
| Angle par pas(°) | 0,25 |
| Nombre de phases | 4 |
| Couple de maintien (mN.m) | 1176 |
| Spécification de réducteur | |
| Rapport de vitesse | 30 |
| Longueur de la boîte de vitesses(mm) | 14,5 |
| Type de boîte de vitesses | Réducteur à arbre parallèle |
| Spécification physique | |
| Taille du cadre(mm) | Φ35 |
| Longueur de câble(mm) | 240 |
| Nombre de câble | 5 |
| Diamètre de l'arbre(mm) | Φ5 |
| Longueur d'arbre(mm) | 10 |
| Longueur du moteur(mm) | 35,2 |
