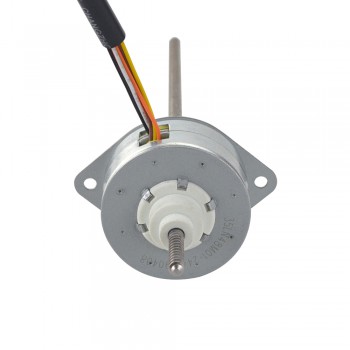

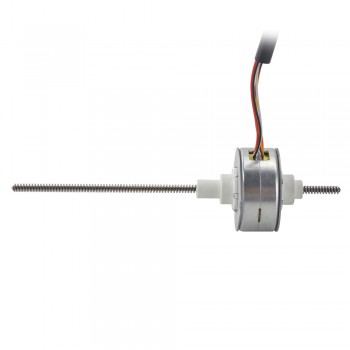

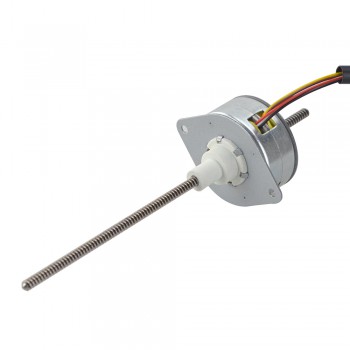

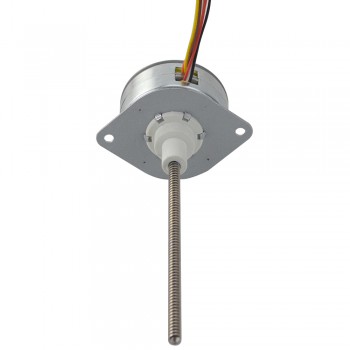

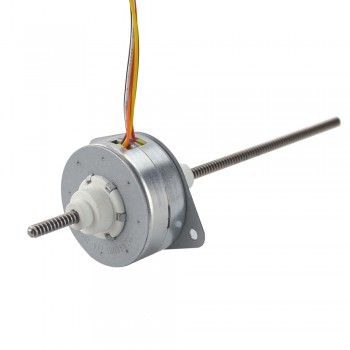

Moteur pas à pas linéaire aimant permanent non-captive 0,46A plomb 1,22mm distance de voyage 139,7mm Φ35x17,5mm
Spécification électrique
- Numéro de pièce du fabricant: 35LN48M01-244
- Type de moteur: Moteur pas à pas à aimant permanent linéaire non captive
- Nombre de phases: 4
- Angle par pas: 7,5 degrés
- Courant/phase: 0,46 A
- Poussée: 25 N(100 Hz)
- Résistance phase: 11 ± 7% ohms(20 ℃)
- Inductance de Phase: 2,2 mH ± 20%
- Protection IP: IP30
- Durée de vie: 1500000 cycles
Spécification physique
- Dimension de la bride: Φ35 mm
- Longueur du moteur: 17,5 mm
- Longueur de la vis mère: 139,7 mm（5,5"）
- Diamètre de la vis-mère: Φ3,56 mm（0,14"）
- Résolution/lap: 1,22 mm（0,047"）
- Résolution/pas: 0,0254 mm(0,001")

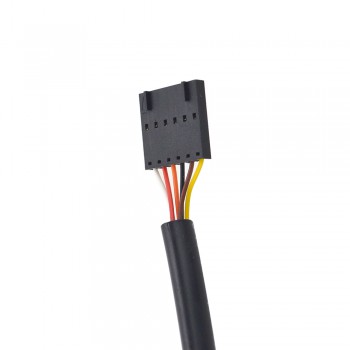

- Nombre de câble: 6 avec connecteur Molex 5057-9406
- Longueur de câble: 101,6 mm
- Poids: 80 g
Rapport
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Noir
|
Blanc
|
Rouge
|
Brun
|
Jaune
|
Orange
|
| Spécification électrique | |
|---|---|
| Résistance de Phase(ohm) | 11 |
| Courant Nominal (A) | 0,46 |
| Angle par pas(°) | 7,5 |
| Type de moteur | Non-Captive |
| Nombre de phases | 2 |
| Spécification physique | |
| Longueur du moteur(mm) | 17,5 |
| Taille du cadre(mm) | Φ35 |
| Longueur de câble(mm) | 101,6 |
| Diamètre de la vis mère(mm) | Φ3,56 |
| Longueur de la vis mère(mm) | 139,7 |
| Nombre de câble | 6 |
| Résolution/lap (mm) | 1,22 |
| Résolution/pas (mm) | 0,0254 |
