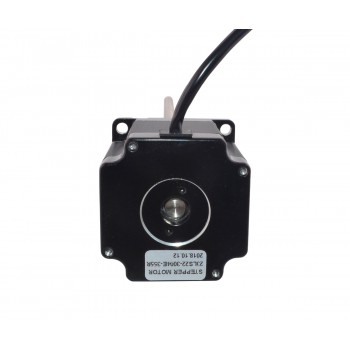

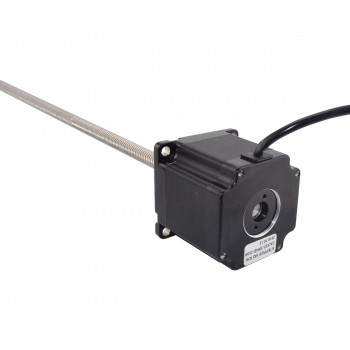

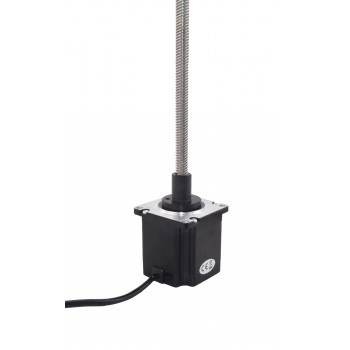

Moteur pas à pas linéaire externe économique Nema 23 1,8 degrés 1,3Nm 3A distance de voyage 355mm 4 fils
- Manuels et Documentation: Full Datesheet:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€56,82
Moteur pas à pas linéaire externe économique Nema 23 1,8 degrés 1,3Nm 3A distance de voyage 355mm 4 fils

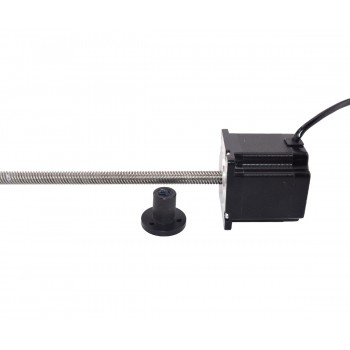

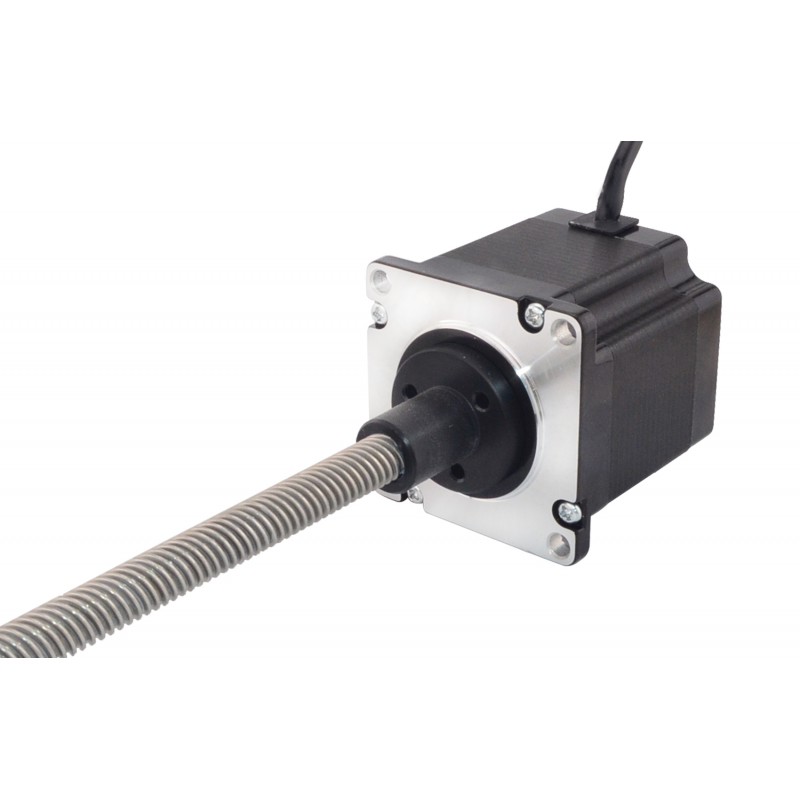

Ce modèle est un actionneur linéaire économique appelé actionneur linéaire externe Nema 23. La partie moteur est un moteur pas à pas 56mm 1.8 degré 3A Nema 23. Il est intégré à une tige filetée Tr10x20 de 355 mm, et un écrou à vis POM se déplace le long de la tige filetée.
Spécification électrique
- Numéro de pièce du fabricant: 23LS22-3004E-355R
- Type de moteur: Moteur pas à pas linéaire external
- Angle par pas: 1,8 degrés
- Couple de maintien: 1,3N,m(184,132oz.in)
- Courant/phase: 3,00A
- Résistance phase: 1,10ohms
- Inductance de Phase: 3,20mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 57 x 57mm
- Longueur du moteur: 56mm

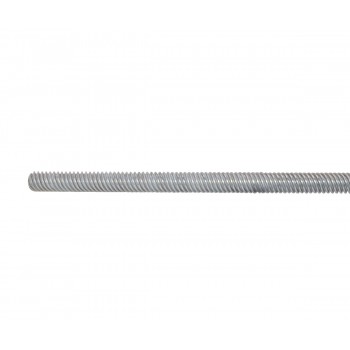

- Longueur de la vis mère: 355mm(13,976")
- Diamètre de la vis-mère: Φ10mm（0,394"）
- Résolution/pas: 0,1mm（0,003937"）
- Résolution/lap: 20mm（0,787"）
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 650g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
| Spécification électrique | |
|---|---|
| Couple de maintien (Ncm) | 130 |
| Couple de maintien (oz.in) | 184 |
| Inductance de Phase(mH) | 3,2 |
| Résistance de Phase(ohm) | 1,1 |
| Courant Nominal (A) | 3 |
| Angle par pas(°) | 1,8 |
| Type de moteur | External |
| Spécification du moteur | |
| Bipolaires / Unipolaire | Bipolaire |
| Longueur de câble(mm) | 500 |
| Spécification physique | |
| Longueur du moteur(mm) | 56 |
| Diamètre de la vis mère(mm) | 10 |
| Longueur de la vis mère(mm) | 355 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 20 |
| Résolution/pas (mm) | 0,1 |
| Taille du cadre(mm) | Nema 23 (57 x 57) |
