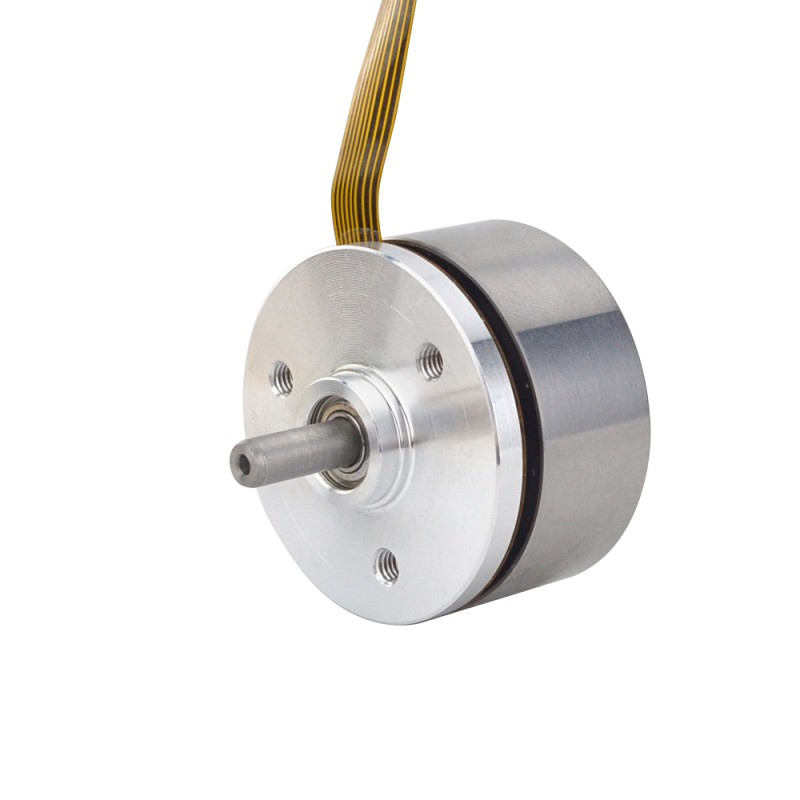

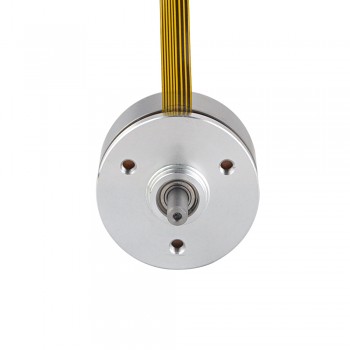

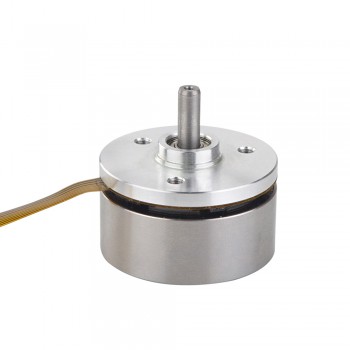

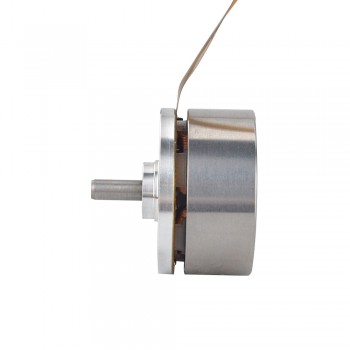

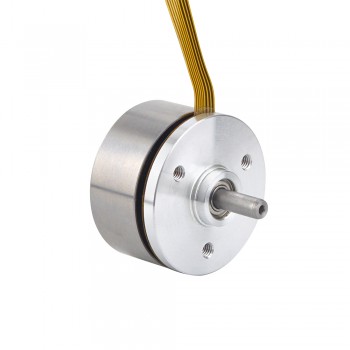

Moteur à rotor externe 24V 2760tr/min 0,0253Nm 7W 0,5A Ф32x17,5mm moteur plat CC sans balais
-
Manuels et Documentation:
Fiche complète:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€68,39
Moteur à rotor externe 24V 2760tr/min 0,0253Nm 7W 0,5A Ф32x17,5mm moteur plat CC sans balais
Spécification électrique

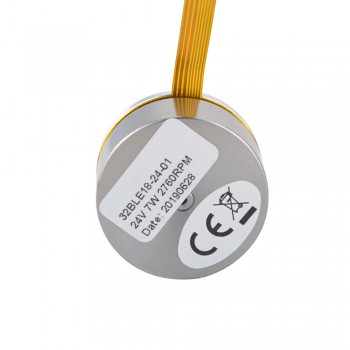

- Numéro de pièce du fabricant: 32BLE18-24-01
- Nombre de phases: 3
- Poteaux: 8
- Résistance/Ligne: 13,7±10% ohms@20℃
- Inductance/Ligne: 7,73±20% mH@1kHz
- Tension nominale: 24 VCC
- Vitesse sans charge: 4530±10% tr/min
- Courant sans charge: 0,3 A
- Couple nominal: 25,3 mN,m
- Vitesse nominale: 2760 tr/min
- Courant nominal: 0,5 A
- Puissance nominale: 7 W
- Back EMF constant: 3,75 Vrms/kRPM
- Constante de couple: 50 mN,m/A
- Rotor Inertia: 35 g,cm2
- Augmentation de la température: moins de 80 ℃
- Classe d'isolation: B 130 ℃
- Résistance diélectrique: 500 VCA 1MIN
- Résistance d'isolation: 100 MOhm à 500VCC
- Température ambiante: -25 ~ +50 ℃
Spécification physique
- Dimension de la bride: Φ32 mm
- Longueur du moteur: 17,5 mm
- Diamètre de l'arbre: Φ4 mm
- Longueur d'arbre: 13,8 mm
- Nombre de câble: 8
- Longueur de câble: 92,5 mm
- Sensor: Hall Sensor
- Poids: 50 g
Rapport
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
Vcc
|
Hall C
|
Hall A
|
Hall B
|
GND
|
W
|
V
|
U
|
| Spécification du moteur sans balais | |
|---|---|
| Classe d'isolation | B 130 ℃ |
| Longueur du moteur(mm) | 17,5 |
| Courant Nominal(A) | 0,5 |
| Puissance nominale(W) | 7 |
| Tension nominale(V) | 24 |
| Nombre de phases | 3 |
| Poteaux | 8 |
| Couple nominal(Nm) | 0,0253 |
| Spécification physique | |
| Taille du cadre(mm) | Φ32 |
| Nombre de câble | 8 |
| Diamètre de l'arbre(mm) | Φ4 |
| Longueur d'arbre(mm) | 13,8 |
| Poids(g) | 50 |
