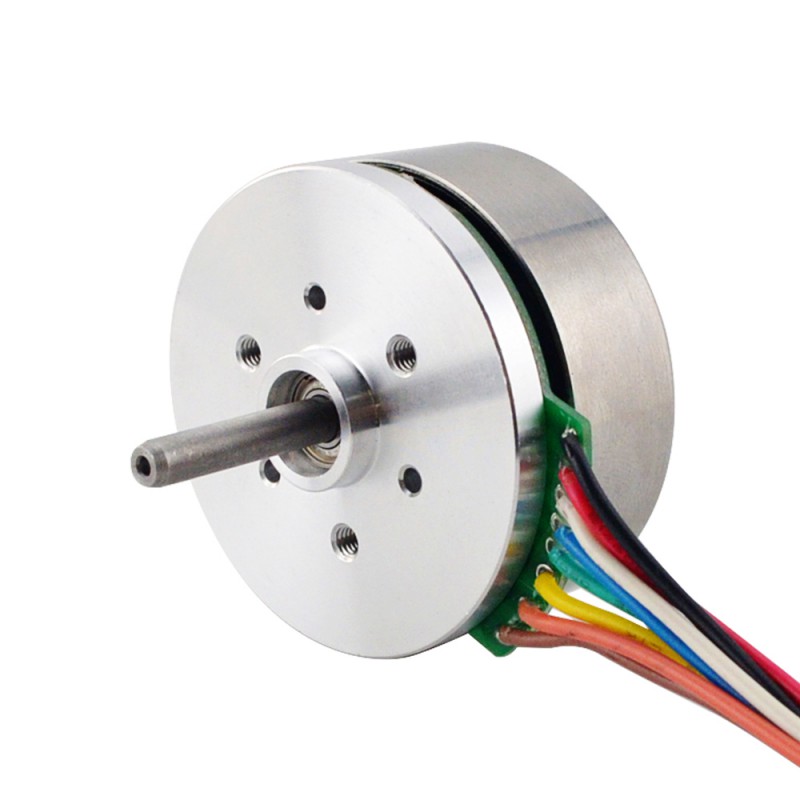

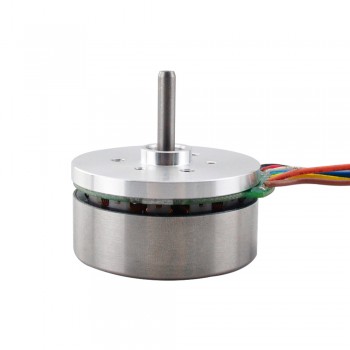

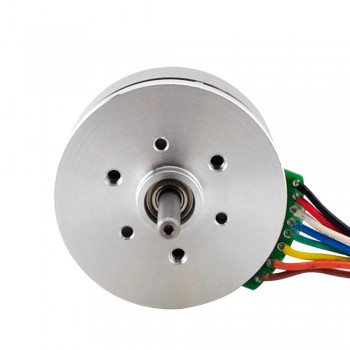

Moteur à rotor externe 24V 5250tr/min 0,084Nm 50W 2,6A Ф43,2x21,6mm moteur plat CC sans balais
-
Manuels et Documentation:
Fiche complète:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€80,98
Moteur à rotor externe 24V 5250tr/min 0,084Nm 50W 2,6A Ф43,2x21,6mm moteur plat CC sans balais
Spécification électrique

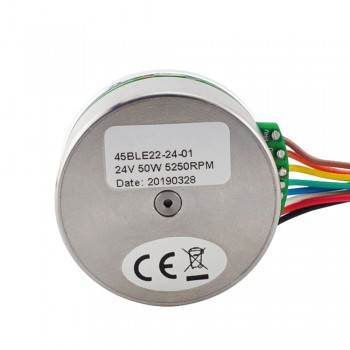

- Numéro de pièce du fabricant: 45BLE22-24-01
- Nombre de phases: 3
- Poteaux: 16
- Résistance/Ligne: 0,7±0,1 ohms@20℃
- Inductance/Ligne: 0,33±0,1 mH@1kHz
- Tension nominale: 24 VCC
- Vitesse sans charge: 6700±10% tr/min
- Courant sans charge: 0,5 A
- Couple nominal: 84 mN,m
- Vitesse nominale: 5250 tr/min
- Courant nominal: 2,6 A
- Puissance nominale: 50 W
- Back EMF Constant: 2,53 Vrms/kRPM
- Constante de couple: 35 mN,m/A
- Rotor Inertia: 135 g,cm2
- Augmentation de la température: moins de 80k
- Classe d'isolation: B 130 ℃
- Résistance diélectrique: 500 VCA 1MIN
- Résistance d'isolation: 100 MOhm à 500VCC
- Température ambiante: -25 ~ +50 ℃
Spécification physique
- Dimension de la bride: Φ43,2 mm
- Longueur du moteur: 21,6 mm
- Diamètre de l'arbre: Φ4 mm
- Longueur d'arbre: 20,6 mm
- Nombre de câble: 8
- Longueur de câble: 300 mmMin,
- Sensor: Hall Sensor
- Poids: 120 g
Rapport
|
U
|
V
|
W
|
GND
|
2
|
1
|
3
|
VHall
|
|
Orange
|
Brun
|
Jaune
|
Noir
|
Vert
|
Bleu
|
Blanc
|
Rouge
|
| Spécification du moteur sans balais | |
|---|---|
| Classe d'isolation | B 130 ℃ |
| Courant Nominal(A) | 2,6 |
| Puissance nominale(W) | 50 W |
| Couple nominal(Nm) | 0,084 |
| Tension nominale(V) | 24 |
| Nombre de phases | 3 |
| Poteaux | 16 |
| Spécification physique | |
| Longueur du moteur(mm) | 21,6 |
| Taille du cadre(mm) | Φ43,2 |
| Nombre de câble | 8 |
| Diamètre de l'arbre(mm) | 4 |
| Longueur d'arbre(mm) | 20,6 |
| Poids(g) | 120 |
