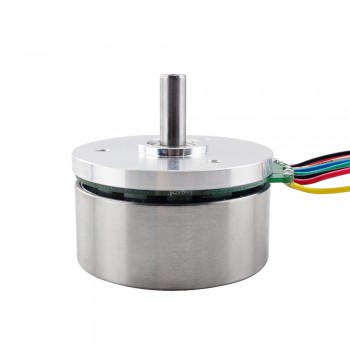

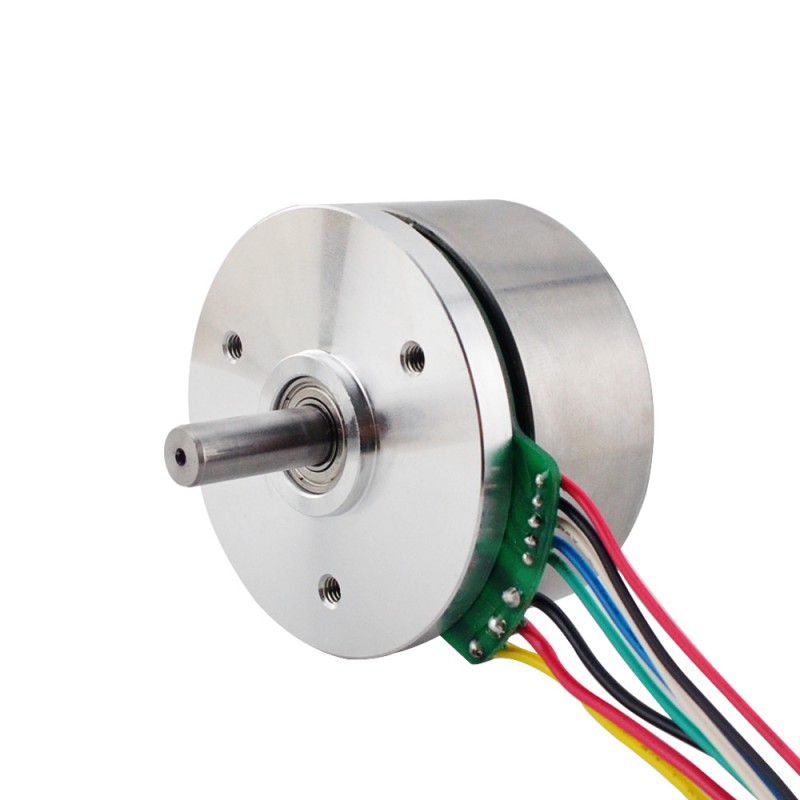

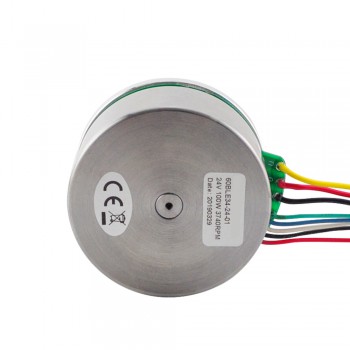

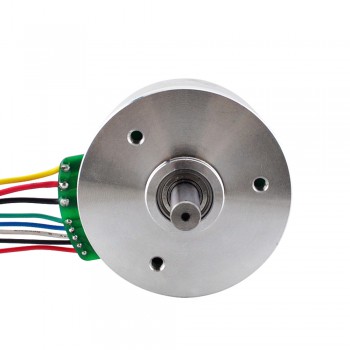

Moteur à rotor externe CC sans balais 24V 3740tr/min 0,284Nm 100W 5,3A Ф61,2x34mm
-
Manuels et Documentation:
Fiche complète:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€126,02
Moteur à rotor externe CC sans balais 24V 3740tr/min 0,284Nm 100W 5,3A Ф61,2x34mm
Spécification électrique
- Numéro de pièce du fabricant: 60BLE34-24-01
- Nombre de phases: 3
- Poteaux: 14
- Résistance/Ligne: 0,3±0,1 ohms@20℃
- Inductance/Ligne: 0,2±0,2 mH@1kHz
- Tension nominale: 24 VCC
- Vitesse sans charge: 4250±10% tr/min
- Courant sans charge: 0,8 A
- Couple nominal: 284 mN,m
- Vitesse nominale: 3740 tr/min
- Courant nominal: 5,0 A
- Puissance nominale: 100 W
- Back EMF Constant: 4,2 Vrms/kRPM
- Constante de couple: 56,7 mN,m/A
- Rotor Inertia: 1210 g,cm2
- Augmentation de la température: moins de 80k
- Classe d'isolation: B 130 ℃
- Résistance diélectrique: 500 VCA 1MIN
- Résistance d'isolation: 100 MOhm à 500VCC
- Température ambiante: -25 ~ +50 ℃
Spécification physique
- Dimension de la bride: Φ61,2 mm
- Longueur du moteur: 34 mm
- Diamètre de l'arbre: Φ8 mm
- Longueur d'arbre: 23 mm
- Nombre de câble: 8
- Longueur de câble: 300 mmMin,
- Sensor: Hall Sensor
- Poids: 400 g
Rapport
|
U
|
V
|
W
|
GND
|
2
|
1
|
3
|
VHall
|
|
Noir
|
Jaune
|
Rouge
|
Noir
|
Vert
|
Bleu
|
Blanc
|
Rouge
|
| Spécification du moteur sans balais | |
|---|---|
| Classe d'isolation | B 130 ℃ |
| Courant Nominal(A) | 5 |
| Puissance nominale(W) | 100 |
| Couple nominal(Nm) | 0,284 |
| Tension nominale(V) | 24 |
| Nombre de phases | 3 |
| Poteaux | 14 |
| Spécification physique | |
| Longueur du moteur(mm) | 34 |
| Taille du cadre(mm) | Φ61,2 |
| Nombre de câble | 8 |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 23 |
| Poids(g) | 400 |
