Moteur pas à pas bipolaire nema 23 (1,26Nm 23HS22-2804S1 2,8A 2,5V 4 fils Arbre de Φ6mm)

Moteur pas à pas bipolaire nema 23 (1,26Nm 23HS22-2804S1 2,8A 2,5V 4 fils Arbre de Φ6mm)
NO.:23HS22-2804S1
Poster un avis
Promotion du Black Friday:
  • 6% de réduction sur tous les produits
  • Valable jusqu'au 3 décembre 2024
  • Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€18,00
Quantité: - +


Plus vous achetez, Plus vous économisez:
2 - 9 10 - 39 40 - 99 100 - Max
€17,29 €16,55 €15,84 €15,13
Ajouter au panier

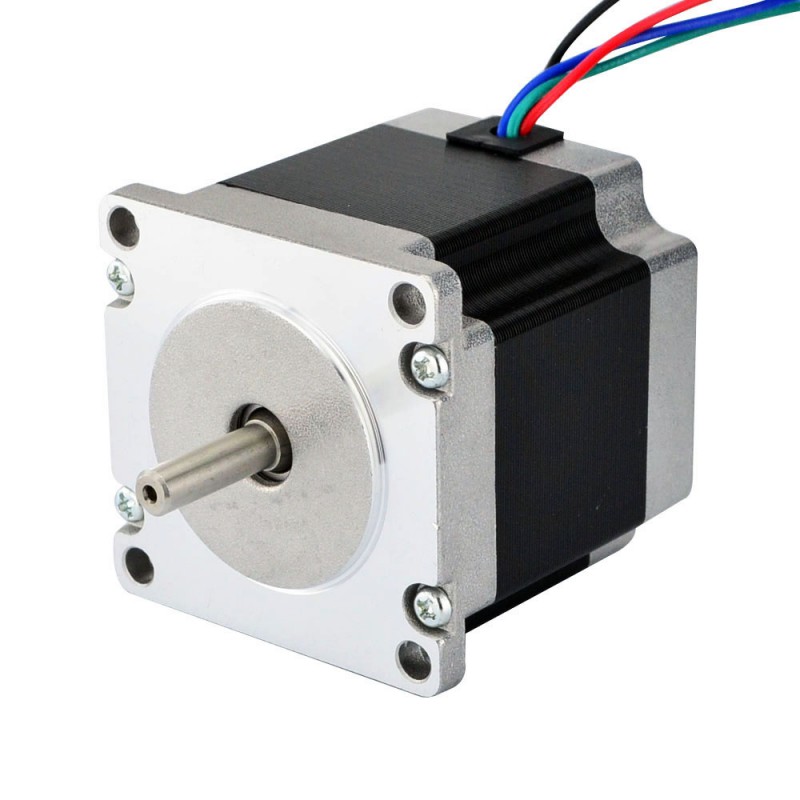

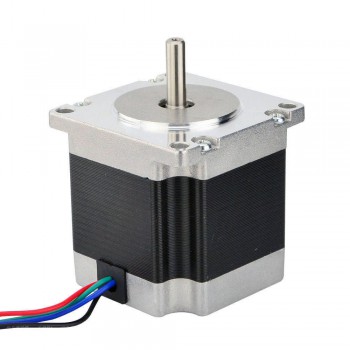

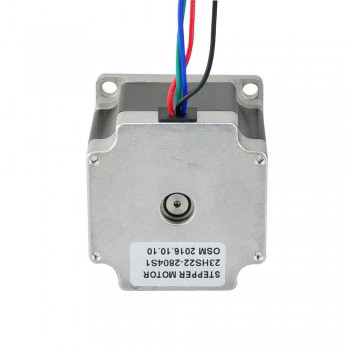

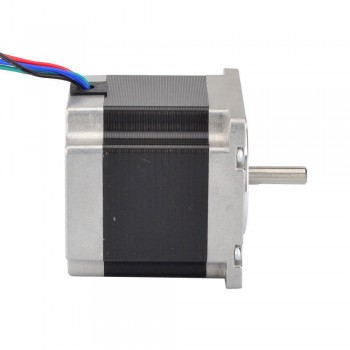

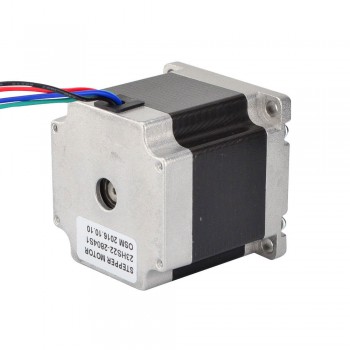

Ce moteur pas à pas bipolaire Nema 23 avec angle de pas 1,8deg et taille 57x57x56mm.

Il dispose de 4 fils, chaque phase consomme 2,8 A, avec un couple de maintien de 1,26 Nm (178,4 oz.in).

Veuillez noter: Cet arbre a un diamètre de 6 mm.



Spécification électrique

  • Numéro du modèle: 23HS22-2804S1
  • Type de moteur: Bipolaires
  • Angle par pas: 1,8 deg
  • Couple de maintien: 1,26Nm(178,4oz.in)
  • Courant/phase: 2,8A
  • Tension nominale: 2,5V
  • Résistance phase: 0,9ohms
  • Inductance de Phase: 2,5mH ± 20%(1KHz)

Spécification physique

  • Dimension de la bride: 57 x 57mm
  • Longueur du moteur: 56mm
  • Diamètre de l'arbre: Φ6mm
  • Longueur d'arbre: 21mm
  • Longueur de D-Cut: 15mm
  • Nombre de câble: 4
  • Longueur de câble: 300mm
  • Poids: 700g

Rapport

A+
A-
B+
B-
Fil noir
Fil vert
Fil rouge
Fil bleu
Précédent: Moteur pas à pas bipolaire nema 23 (1,26Nm 23HS22-2804S 1,8 degré 2,8A 2,5V 4 fils)
Suivant: Moteur pas à pas unipolaire nema 23 (1,35Nm 23HS30-1006S 1,8 degré 1A 8,6V 6 fils)
Spécification électrique
Bipolaires / Unipolaire Bipolar
Couple de maintien (Ncm) 126
Couple de maintien (oz.in) 178,4
Inductance de Phase(mH) 2,5
Résistance de Phase(ohm) 0,9
Courant Nominal (A) 2,8
Angle par pas(°) 1,8
Spécification physique
Longueur du moteur(mm) 56
Taille du cadre(mm) 57x57
Arbre simple/double arbre Arbre Simple
Type d'arbre D-Cut
Diamètre de l'arbre(mm) 6
Longueur d'arbre(mm) 21
Nombre de câble 4
Longueur de câble(mm) 500
Poids(g) 700
  • Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
  • Fils et cables: Longueurs spéciales, Tuyau de protection
  • Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
  • Enroulement: Résistance, Inductance, Courant nominal, etc.
