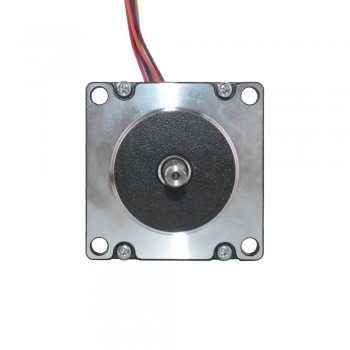

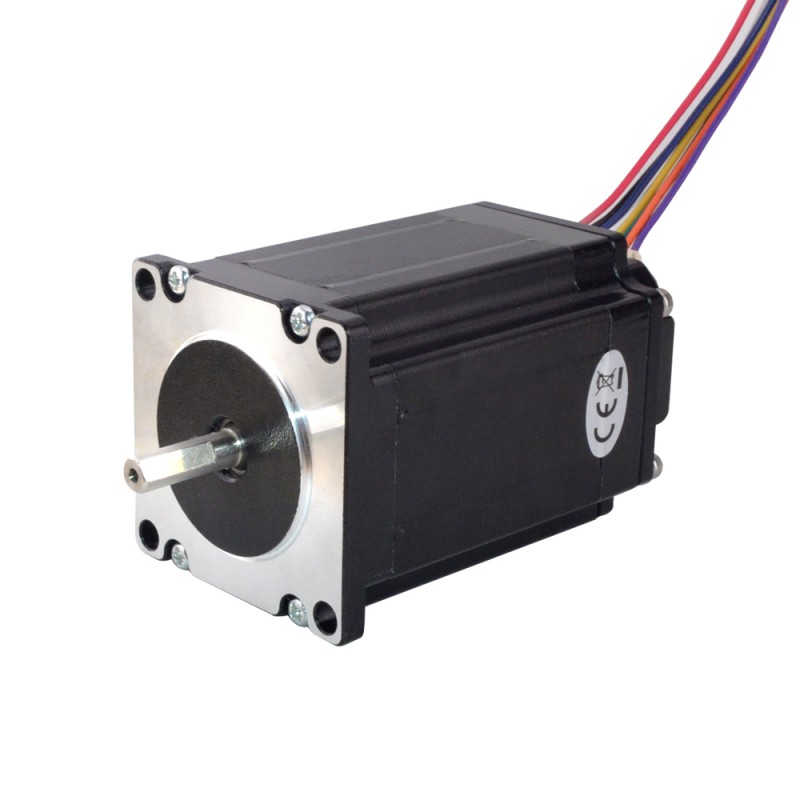

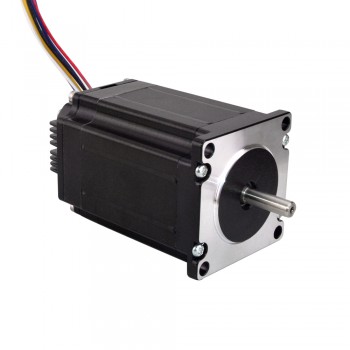

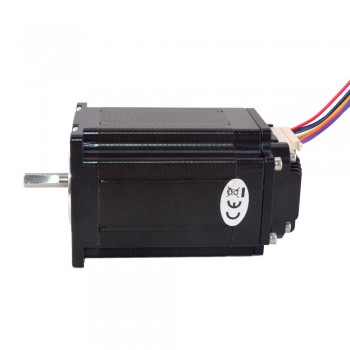

Moteurs pas à pas intégrés Nema 23 ISC04-20 1,8 degrés 190Ncm avec driver 12-38VDC(out of stock)
-
Manuels et Documentation:
Fiche complète:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€97,39
Moteurs pas à pas intégrés Nema 23 ISC04-20 1,8 degrés 190Ncm avec driver 12-38VCC
Spécifications électriques:
- Numéro de pièce du fabricant: ISC04-20
- Angle par pas: 1,8 degrés
- Couple de maintien: 190 Ncm(269oz.in)
- Courant/phase: 2,8 A
- Résistance phase: 1,13 ohms
- Inductance de Phase: 5,4 mH ± 20%(1KHz)
Spécifications physiques:
- Dimension de la bride: 57 x 57 mm
- Longueur du moteur: 96 mm
- Diamètre de l'arbre: Φ6,35 mm
- Longueur d'arbre: 21 mm
- Poids: 1230 g
Spécifications du driver:
- Courant de crête de sortie: 1,5 - 4 A
- Tension d'entrée: 12 - 38 VCC
- Contrôle de vitesse par potentiomètre externe 0,75 - 1250 tr/min
- Résistance d'isolement: Plus de 100 MΩ
- Résistance diélectrique: 500VCA pendant 1MIN,
Rapport
|

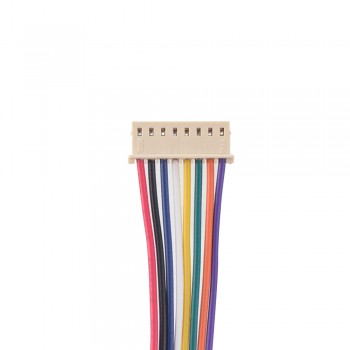

V+
|
GND
|
ENA
|
ON
|
H/L
|
DIR
|
Vr
|
SPD
|
|
Rouge
|
Noir
|
Bleu
|
Blanc
|
Jaune
|
Vert
|
Orange
|
Violet
|
| Integrate Stepper Servo Motor Specification | |
|---|---|
| Tension d'entrée (V) | 12 - 38 |
| Spécification électrique | |
| Couple de maintien (Ncm) | 190 |
| Couple de maintien (oz.in) | 269 |
| Résistance de Phase(ohm) | 1,13 |
| Courant Nominal (A) | 2,8 |
| Angle par pas(°) | 1,8 |
| Spécification du pilote pas à pas | |
| Courant de sortie(A) | 1,5 - 4 |
| Spécification physique | |
| Longueur du moteur(mm) | 96 |
| Taille du cadre(mm) | 57 x 57 |
| Diamètre de l'arbre(mm) | 6,35 |
| Longueur d'arbre(mm) | 21 |
