Moteur pas à pas bipolaire nema 23 (3Nm 23HS45-3504S 3,5A 4,2V 1,8 degré 4 fils)
-
Manuels et Documentation:
Fiche de données:
Courbe de couple:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€34,21

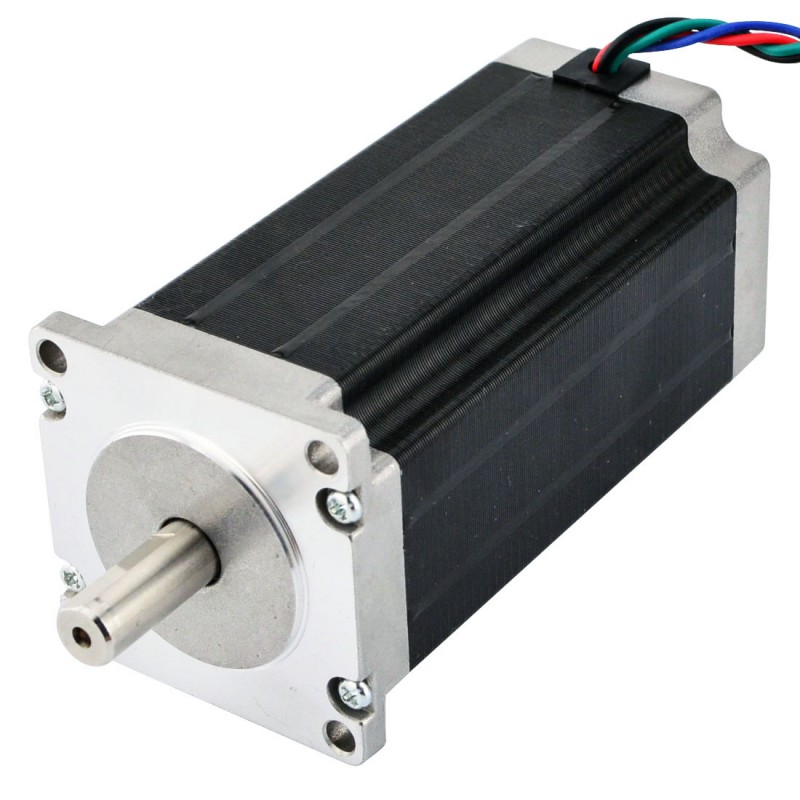

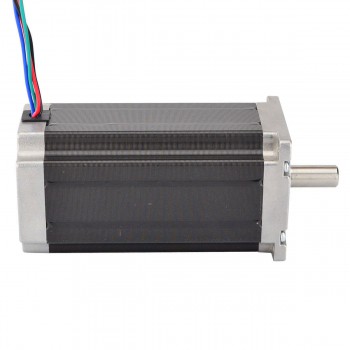

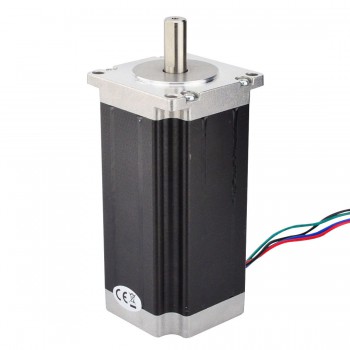

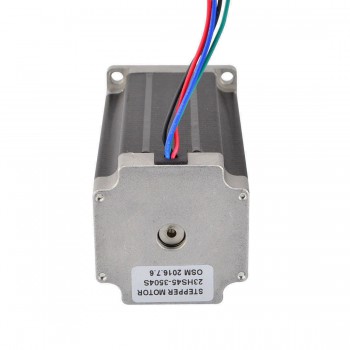

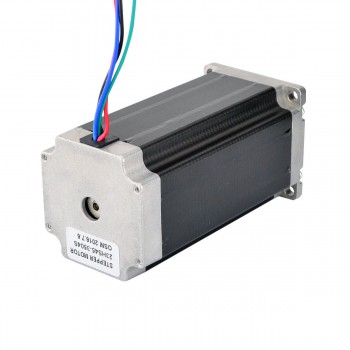

Ce moteur pas à pas bipolaire Nema 23 avec angle de pas 1,8deg et taille 57x57x114mm. Il dispose de 4 fils, chaque phase consomme 3,5 A, avec un couple de maintien de 3,0 Nm (425 oz in).
Spécification électrique
- Numéro du modèle: 23HS45-3504S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 3,0Nm(425oz.in)
- Courant/phase: 3,5A
- Tension nominale: 4,2V
- Résistance phase: 1,2ohms
- Inductance de Phase: 5,0mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 57 x 57mm
- Longueur du moteur: 113mm
- Diamètre de l'arbre: Φ10mm
- Longueur d'arbre: 24mm
- Longueur de D-Cut: 20mm
- Nombre de câble: 4
- Longueur de câble: 400mm
- Poids: 1,8kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 300 |
| Couple de maintien (oz.in) | 425 |
| Inductance de Phase(mH) | 5 |
| Résistance de Phase(ohm) | 1,2 |
| Courant Nominal (A) | 3,5 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 113 |
| Taille du cadre(mm) | 57x57 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 10 |
| Longueur d'arbre(mm) | 24 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 400 |
| Poids(g) | 1600 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
