Kit CNC de Moteur Pas à Pas 1 Axe 1-DM2282S-42HS80 30Nm 1,8 degrés (Moteur Nema 42 & Driver)
-
Manuels et Documentation:
Fiche de données:
Manuel du driver:
Offre spéciale Noël 2024:
- 6% de remise sur tous les produits
- Valable jusqu'au 6 janvier 2025
- Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!
Achat immédiat:€304,61

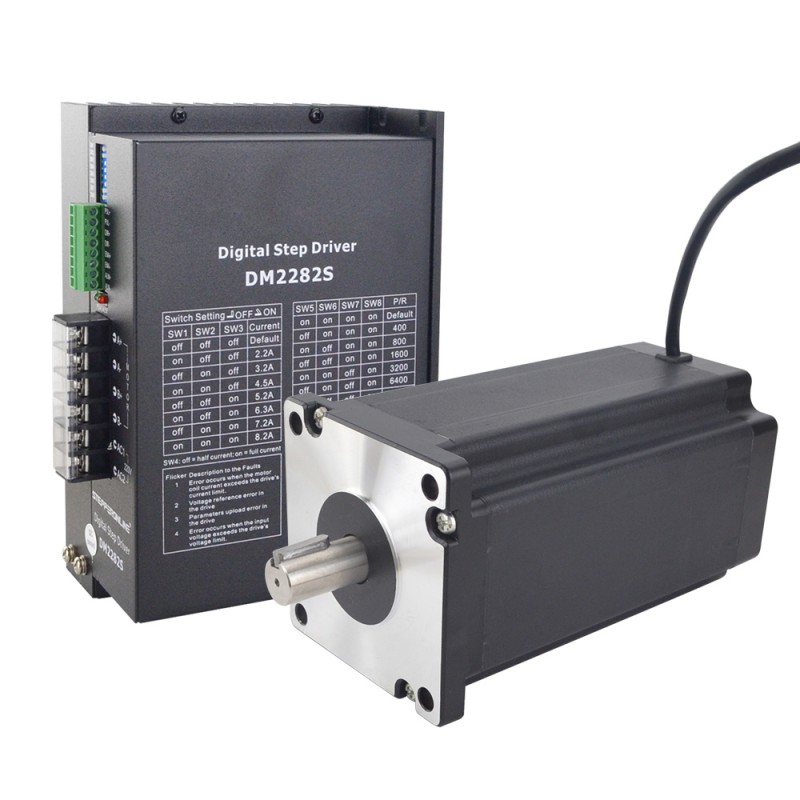

Kit CNC de Moteur Pas à Pas 1 Axe 1-DM2282S-42HS80 30Nm 1,8 degrés (Moteur Nema 42 & Driver)
Ce kit CNC comprend:
- 1 x Driver pas à pas numérique Courant RMS Max 8,2 A 80-240 VCA
- 1 x Moteur pas à pas Nema 42 CNC bipolaire 30 Nm (4249,2oz.in) 6.0A 110x202mm 4 fils

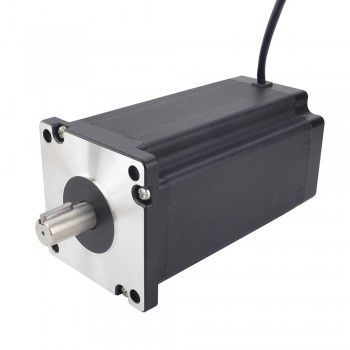

Spécification du moteur
- Numéro de pièce du fabricant: 42HS80-6004S
- Nombre de phases: 2
- Angle par pas: 1,8 degrés
- Couple de maintien: 30 Nm(4249.2oz.in)
- Courant/phase: 6 A
- Résistance phase: 1,0 ohms± 10%
- Inductance de Phase: 24 mH ± 20%(1KHz)
- Dimension de la bride: 110 x 110 mm
- Longueur du moteur: 202 mm
- Diamètre de l'arbre: Φ19 mm
- Longueur d'arbre: 40 mm
- Longueur de l'arbre de Keyway: 25 mm
- Nombre de câble: 4
- Longueur de câble: 500 mm
- Poids: 12,3 kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Rouge
|
Vert
|
Jaune
|
Bleu
|

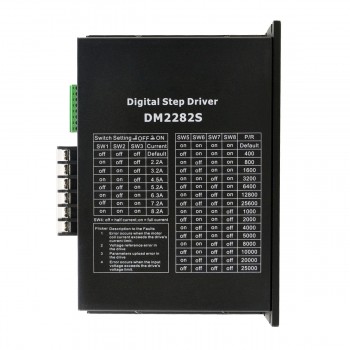

Spécification du pilote
- Configuration automatique des paramètres et auto-test du moteur
- Multi-Stepping à l'intérieur, petit bruit, faible chaleur, mouvement fluide
- Compensation de couple à grande vitesse
- Technologie de contrôle de courant variable, efficacité de courant élevée
- Contrôle d'accélération et de décélération à l'intérieur, Grande amélioration de la douceur du démarrage ou de l'arrêt du moteur
- Prise en charge des modes PUL/DIR et CW/CCW
- Stockage de la position du moteur
- Entrée optiquement isolée et compatible avec 5V ou 24V
- Micropas définis par l'utilisateur
- Résolutions micro-pas et courant de sortie programmables
- Protection contre les surintensités, les surtensions et les basses tensions
- Automatic detection, flexible selection of pulse edge count mode
- Le feu vert signifie courir tandis que le feu rouge signifie protection ou hors ligne
| CNC Kit Specification | |
|---|---|
| Boucle ouverte/ Boucle fermée | Boucle ouverte |
| Spécification du moteur | |
| Longueur du moteur(mm) | 202 |
| Couple de maintien (Ncm) | 3000 |
| Inductance de Phase(mH) | 24 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 42 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 1,0 |
| Courant Nominal (A) | 6 |
| Diamètre de l'arbre(mm) | 109 |
| Longueur d'arbre(mm) | 40 |
| Spécification du pilote pas à pas | |
| Entrée d'impulsion maximale(kHZ) | 200 |
| Micropas (étapes/rév.) | 400-25000 |
| Courant de sortie(A) | 2,2-8,2 |
| Tension d'entrée (V) | 80-240VCA |
