Moteur pas à pas bipolaire rond nema 23 (70Ncm 23HR20-2804S 2,8A 1,8V 0,9 degré 4 fils)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€22,27

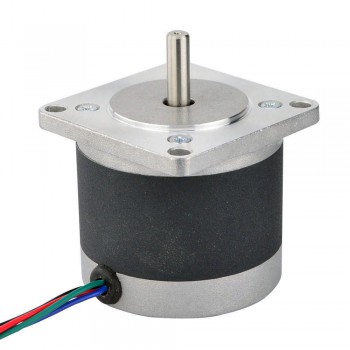

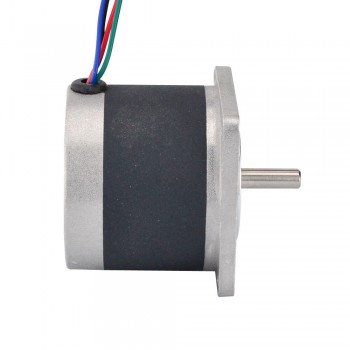

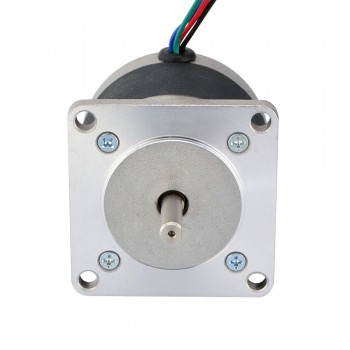

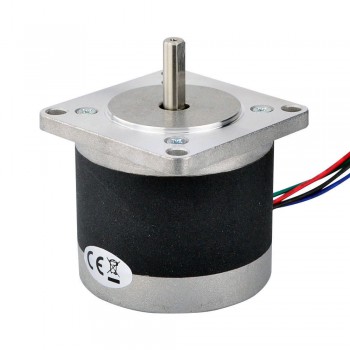

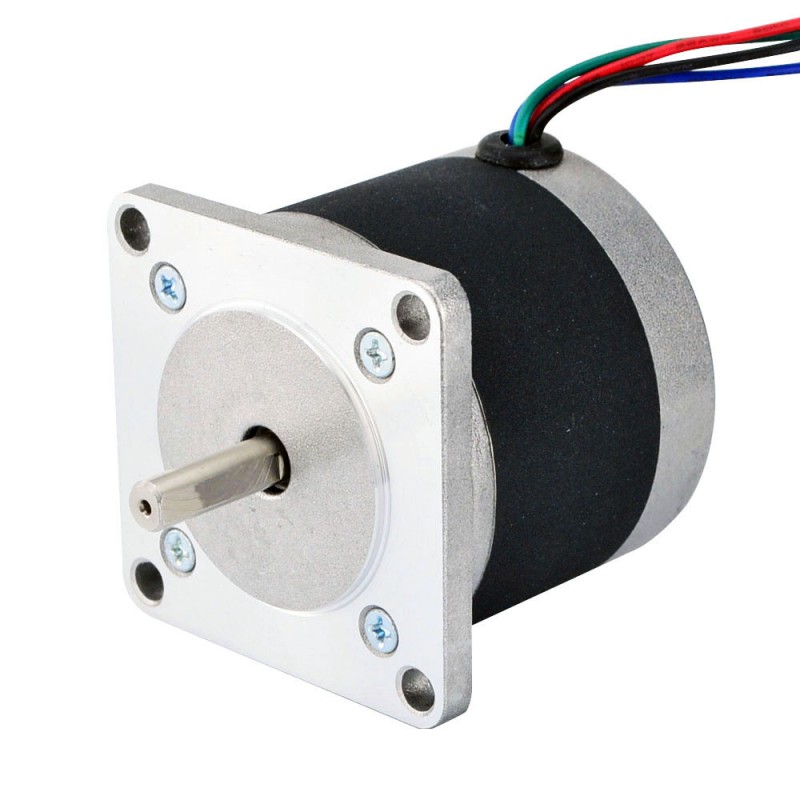

Ce moteur pas à pas bipolaire rond Nema 23 avec angle de pas 0,9deg et taille 57x52mm.
Il a 4 fils, chaque phase tire 2,8A, avec un couple de maintien de 0,7Nm (99,13oz.in).
Spécification électrique
- Numéro du modèle: 23HR20-2804S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 0,7Nm(99,13oz.in)
- Courant/phase: 2,8A
- Tension nominale: 1,8V
- Résistance phase: 0,65ohms
- Inductance de Phase: 1,6mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: deg57mm
- Longueur du moteur: 52mm
- Diamètre de l'arbre: Φ6,35mm
- Longueur d'arbre: 20,6mm
- Longueur de D-Cut: 19mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 580g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 70 |
| Couple de maintien (oz.in) | 99,13 |
| Inductance de Phase(mH) | 1,6 |
| Résistance de Phase(ohm) | 0,65 |
| Courant Nominal (A) | 2,8 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 52 |
| Taille du cadre(mm) | 57x57 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 6,35 |
| Longueur d'arbre(mm) | 20,6 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 500 |
| Poids(g) | 700 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
