Moteur pas à pas Nema 17 résistant aux hautes températures 1,8 degrés 1,85Nm Classe d'isolation H 180C arbre de D-Cut
Ce moteur est conçu pour une application à haute température. Nous avons personnalisé l'enroulement, le roulement, l'acier magnétique et le squelette en plastique du moteur pour atteindre la classe d'isolation H, la température atteint jusqu'à 180 °C.
Spécification électrique

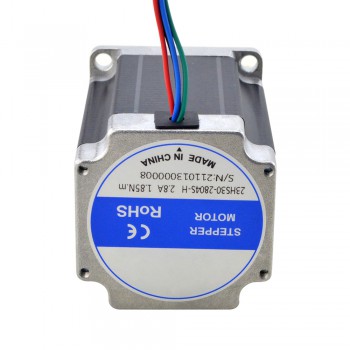

Numéro de pièce du fabricant: 23HS30-2804S-H
Type de moteur: Bipolaire pas à pas
Angle par pas: 1,8degrés
Couple de maintien: 1,85Nm(261,98oz.in)
Courant/phase: 2,81A
Résistance phase: 1,13ohms
Inductance de Phase: 4,8mH ± 20%(1KHz)
Classe d'isolation: H 180C(356F)
Spécification physique
Dimension de la bride: 57 x 57mm
Longueur du moteur: 76,5mm
Diamètre de l'arbre: Φ6,35mm
Longueur d'arbre: 21mm
Longueur de D-Cut: 15mm
Nombre de câble: 4
Longueur de câble: 500mm
Poids: 1000g
Connexion
| A+ | A- | B+ | B- |
| Noir | Vert | Rouge | Bleu |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 185 |
| Couple de maintien (oz.in) | 261,98 |
| Inductance de Phase(mH) | 4,8 |
| Résistance de Phase(ohm) | 1,13 |
| Courant Nominal (A) | 2,81 |
| Angle de pas (degrés) | 1,8 |
| Classe d'isolation | H 180C(356F) |
| Spécification physique | |
| Longueur du moteur(mm) | 76,5 |
| Taille du cadre(mm) | Nema 23 (57 x 57) |
| Longueur de câble(mm) | 500 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 6,35 |
| Longueur d'arbre(mm) | 21 |
| Arbre simple/double arbre | Arbre unique |
| Poids(g) | 1000 |
| Type de produit | MOTEUR PAS À PAS HYBRIDE |
| Type d'arbre de sortie | D-Cut |
| Indice IP | 40 |
