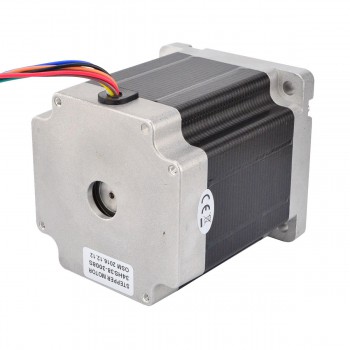

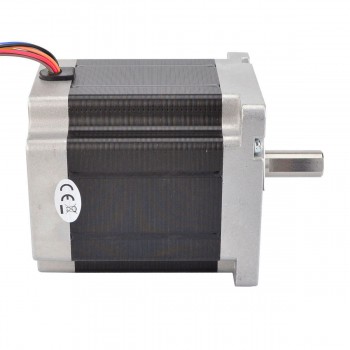

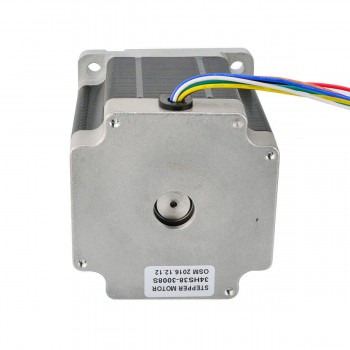

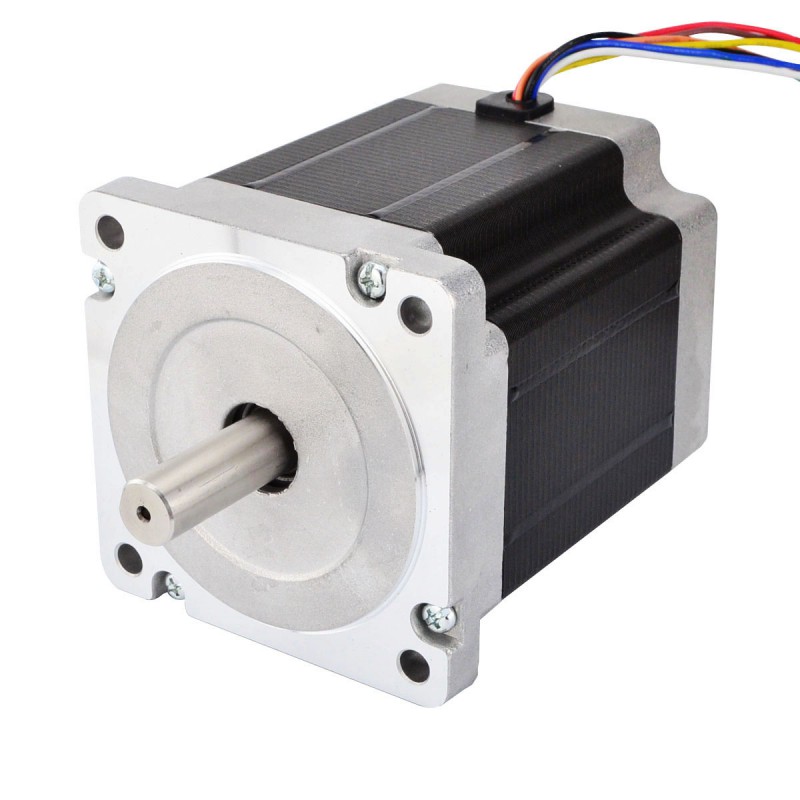

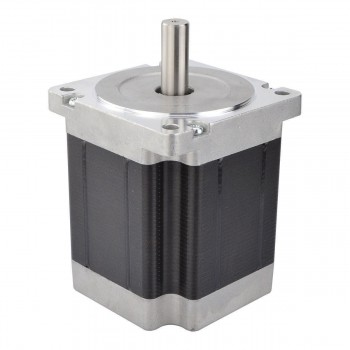

Moteur pas à pas bipolaire nema 34 (7,07Nm 34HS38-3008S 1,8 deg 8 fils)
-
Manuels et Documentation:
Fiche de données:
Courbe de couple:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€51,16
Ce moteur pas à pas cnc nema 34 de taille 86x86x98mm, Il a 8 fils, qui ont trois options de connexion:
Unipolaire ou bipolaire (série) ou bipolaire (parallèle), vous pouvez choisir n'importe quel type comme vous le souhaitez. Son couple de serrage atteint 5 Nm (708 oz) avec une connexion unipolaire et 7,07 Nm (1001 oz) avec une connexion bipolaire.
Spécification électrique
- Numéro du modèle: 34HS38-3008S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien(Unipolaire): 5Nm(708oz.in)
- Couple de maintien(Bipolaire): 7,07Nm(1001oz.in)
- Courant Nominal/phase(Unipolaire): 3,0A
- Courant Nominal/phase(Bipolaire Serial): 2,12A
- Courant Nominal/phase(Unipolar Parallel): 4,24A
- Resistance phase(Unipolaire): 1,6ohms
- Resistance phase(Bipolaire Serial): 3,2ohms
- Resistance phase(Bipolaire Parallel): 0,8ohms
- Inductance(Unipolaire): 8,0mH ± 20%(1KHz)
- Inductance(Bipolaire Serial): 32,0mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 86 x 86mm
- Longueur du moteur: 98mm
- Diamètre de l'arbre: Φ12,7mm
- Longueur d'arbre: 32mm
- Longueur de D-Cut: 25mm
- Nombre de câble: 8
- Longueur de câble: 500mm
- Poids: 3,2kg
Rapport
|
A+
|
A-
|
C+
|
C-
|
B+
|
B-
|
D+
|
D-
|
|
Bleu
|
Noir
|
Blanc
|
Orange
|
Rouge
|
Vert
|
Jaune
|
Marron
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar/Unipolar |
| Couple de maintien (Ncm) | 707 |
| Couple de maintien (oz.in) | 1001 |
| Inductance de Phase(mH) | 8 |
| Résistance de Phase(ohm) | 0,8 |
| Courant Nominal (A) | 4,24 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 98 |
| Taille du cadre(mm) | 86x86 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 12,7 |
| Longueur d'arbre(mm) | 32 |
| Nombre de câble | 8 |
| Longueur de câble(mm) | 500 |
| Poids(g) | 3130 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
