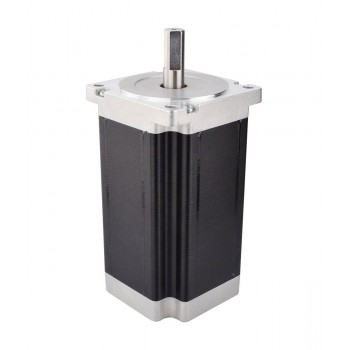

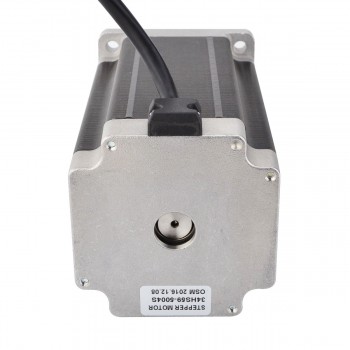

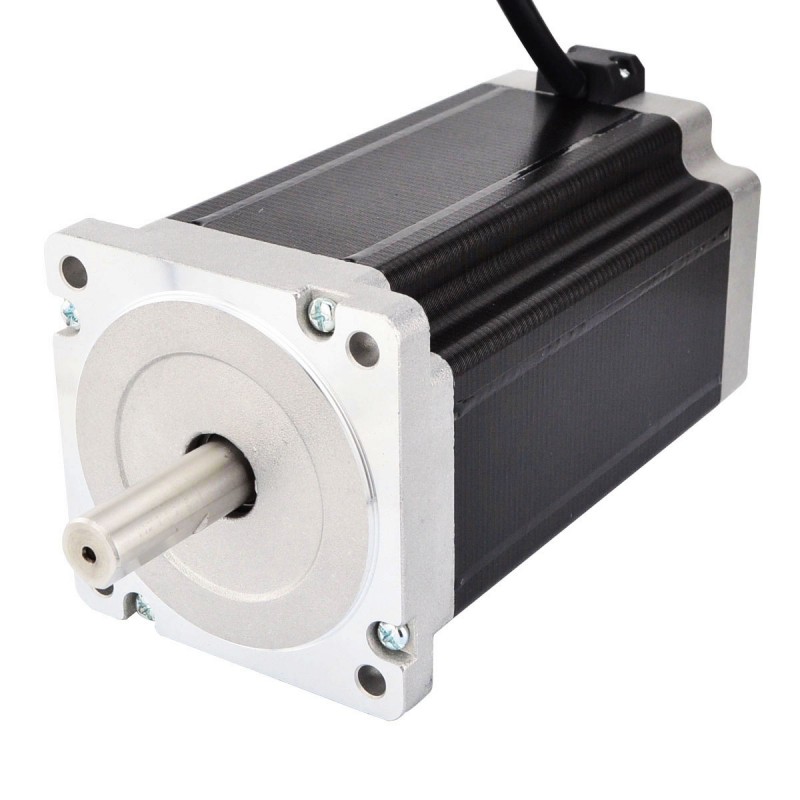

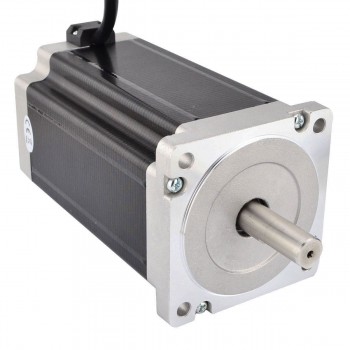

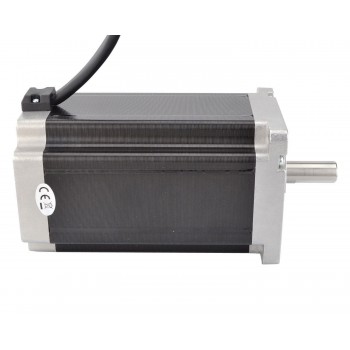

Moteur pas à pas bipolaire nema 34 (13Nm 34HS59-5004S 5A 5,V 1,8 degré 4 fils)
- Manuels et Documentation: Fiche de données:
Achat immédiat:€89,10
Il s’agit du moteur pas à pas cnc Nema 34 le plus puissant, avec la taille 86x86x150mm. Il dispose de 4 fils, chaque phase consomme 5,0 A, avec un couple de maintien de 13 Nm (1841 oz in).
Spécification électrique
- Numéro du modèle: 34HS59-5004S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 13Nm(1841oz.in)
- Courant/phase: 5,0A
- Tension nominale: 5V
- Résistance phase: 1,0ohms
- Inductance de Phase: 11mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 86 x 86mm
- Longueur du moteur: 151,5mm
- Diamètre de l'arbre: Φ14mm
- Longueur d'arbre: 37mm
- Longueur de D-Cut: 25mm
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 5,3kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil vert
|
Fil jaune
|
Fil bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 1300 |
| Couple de maintien (oz.in) | 1841 |
| Inductance de Phase(mH) | 11 |
| Résistance de Phase(ohm) | 1 |
| Courant Nominal (A) | 5 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 150 |
| Taille du cadre(mm) | 86x86 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 37 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 500 |
| Poids(g) | 5000 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
