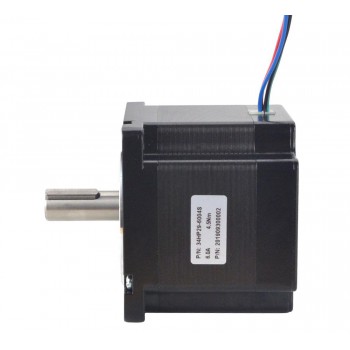

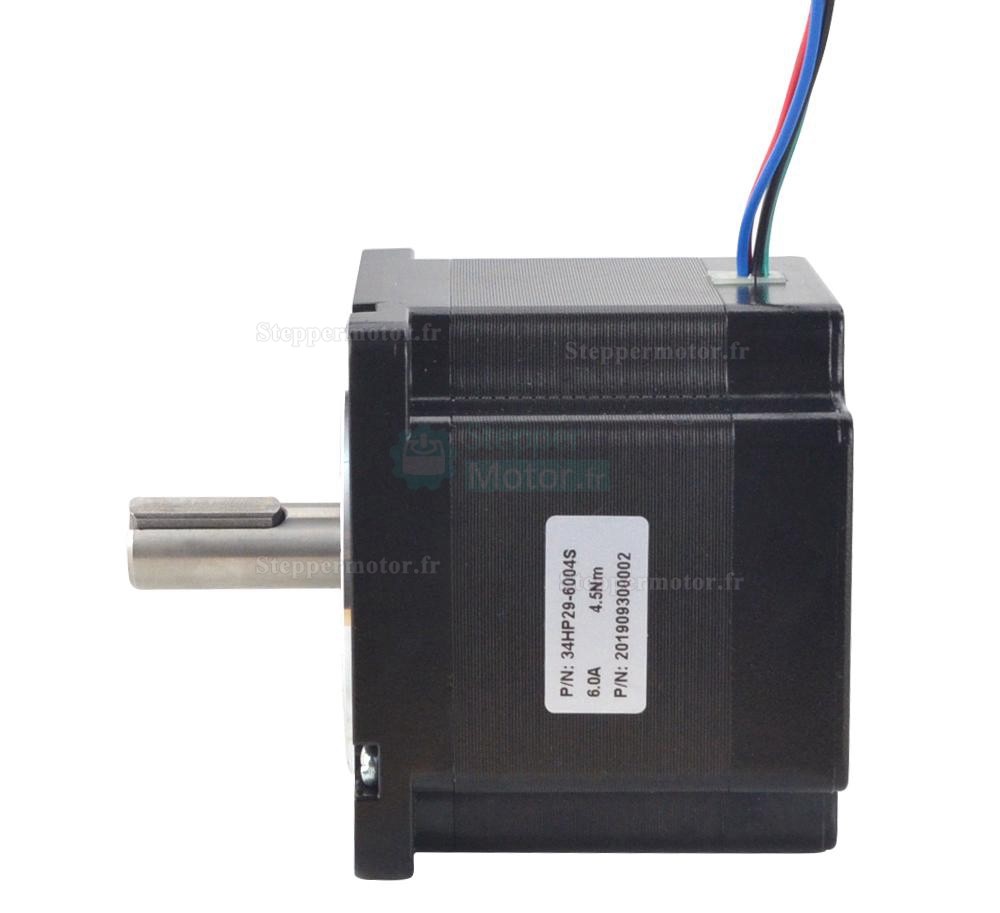

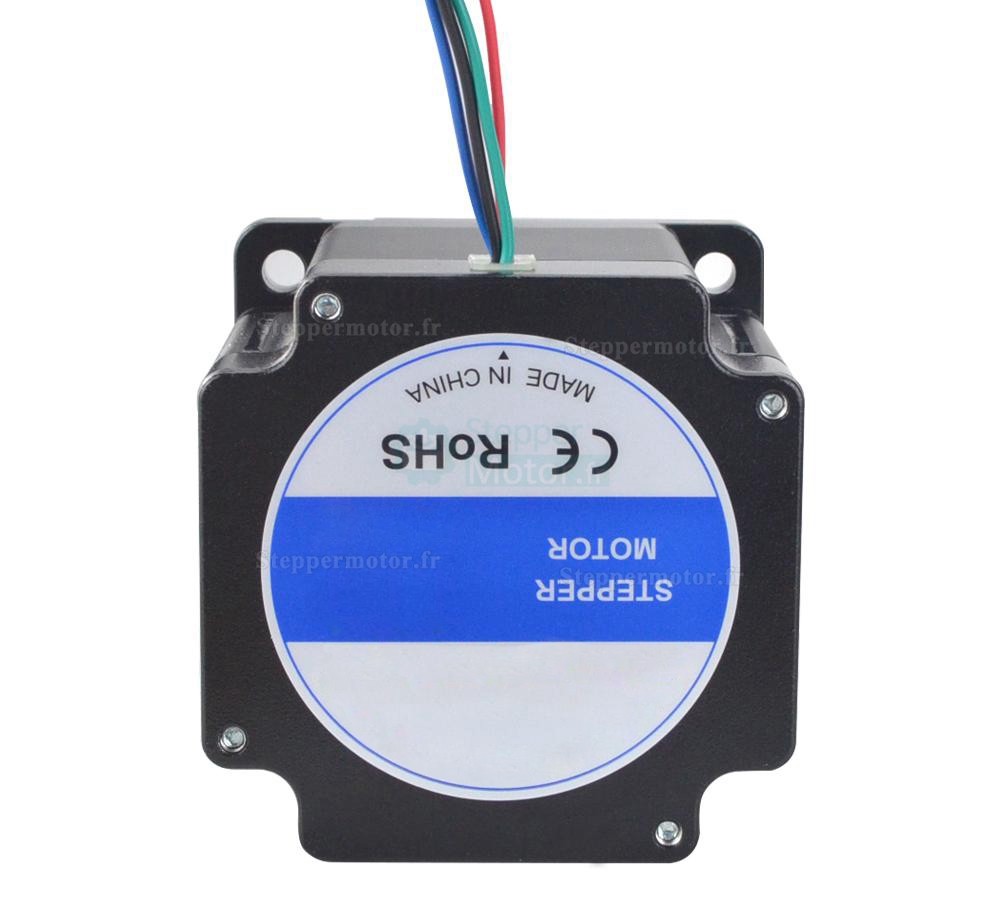

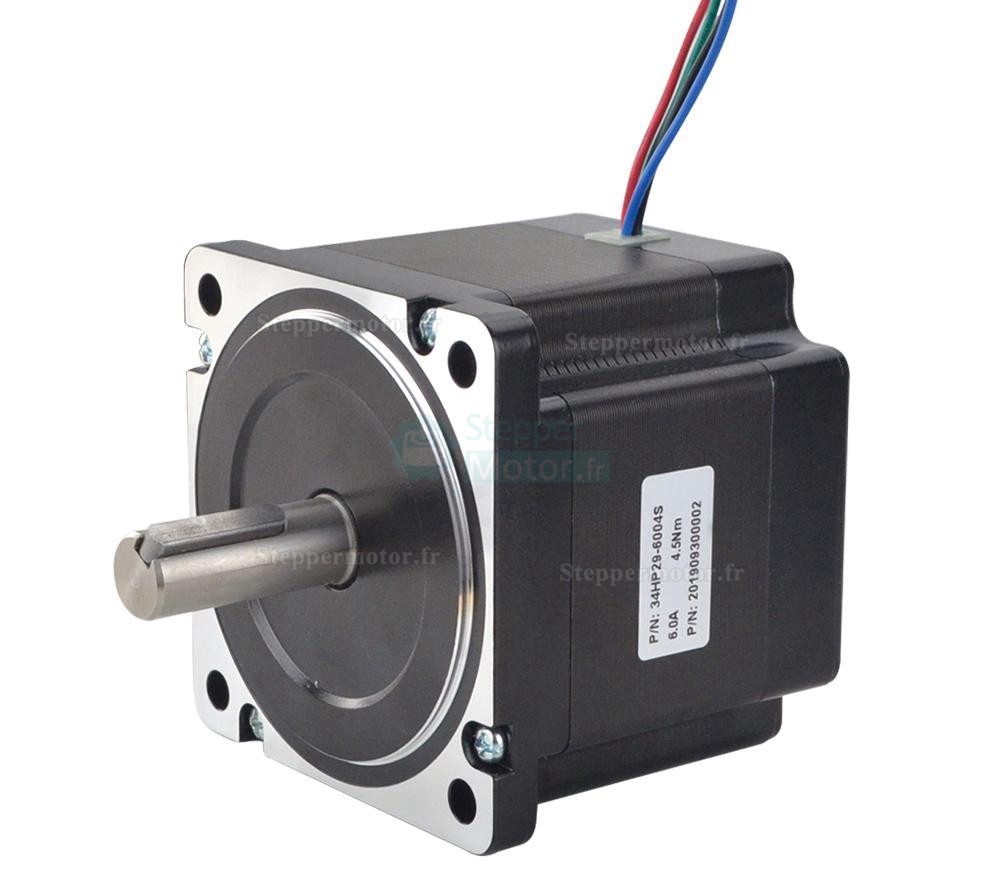

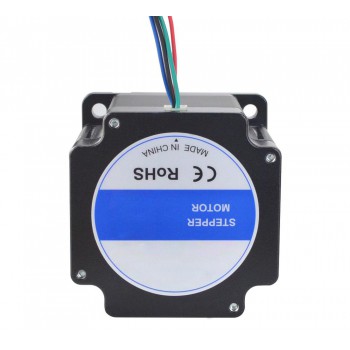

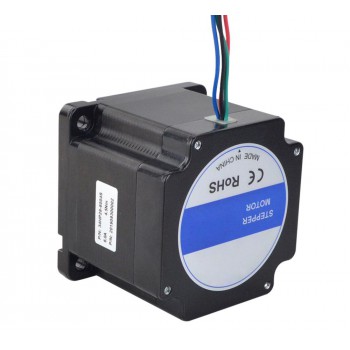

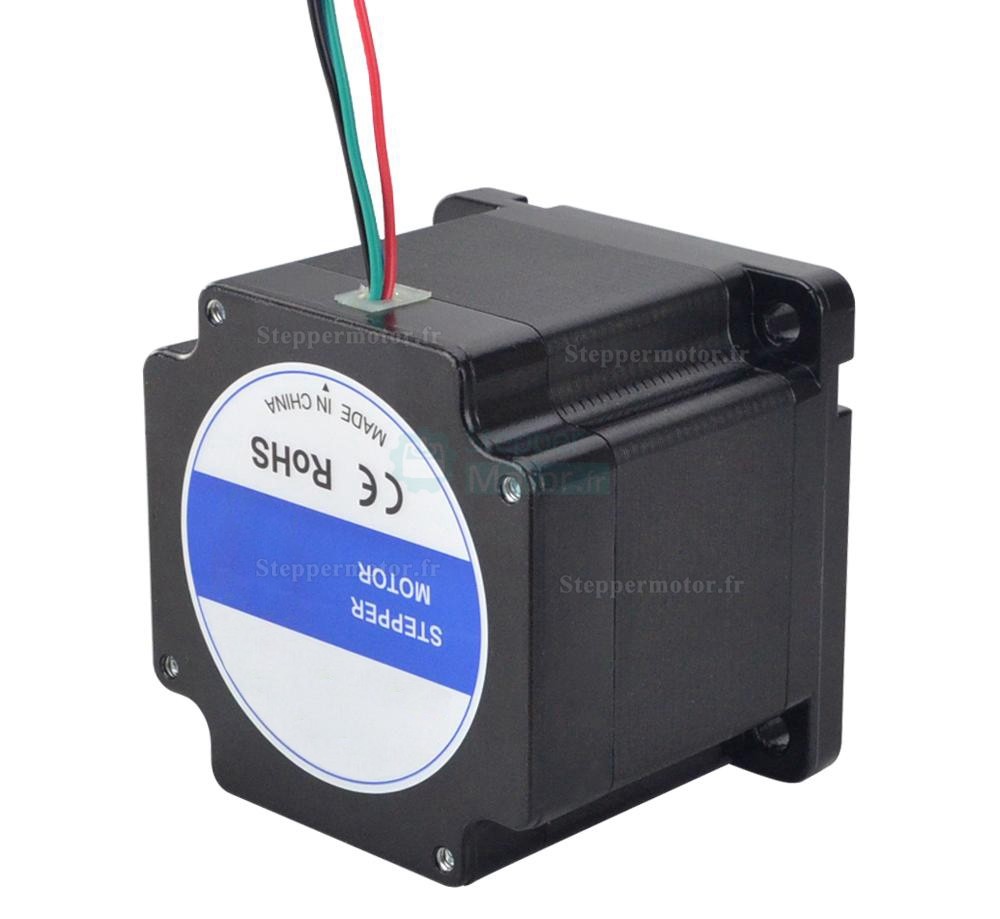

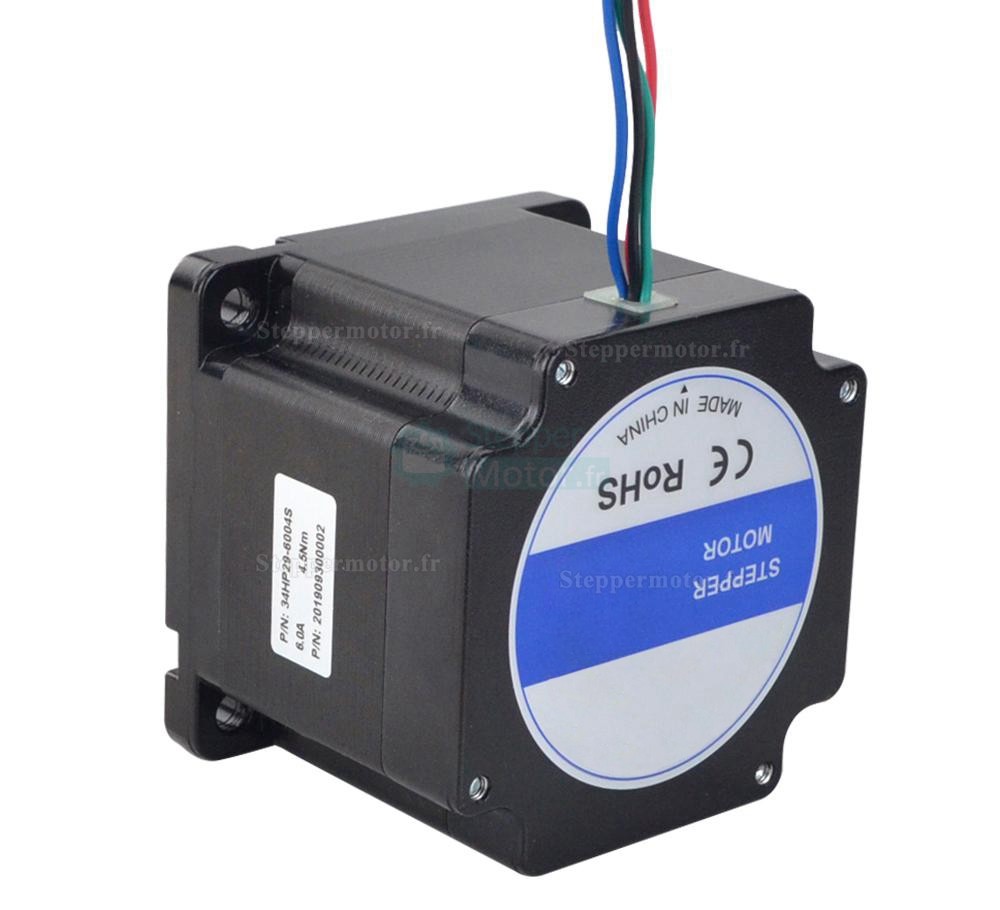

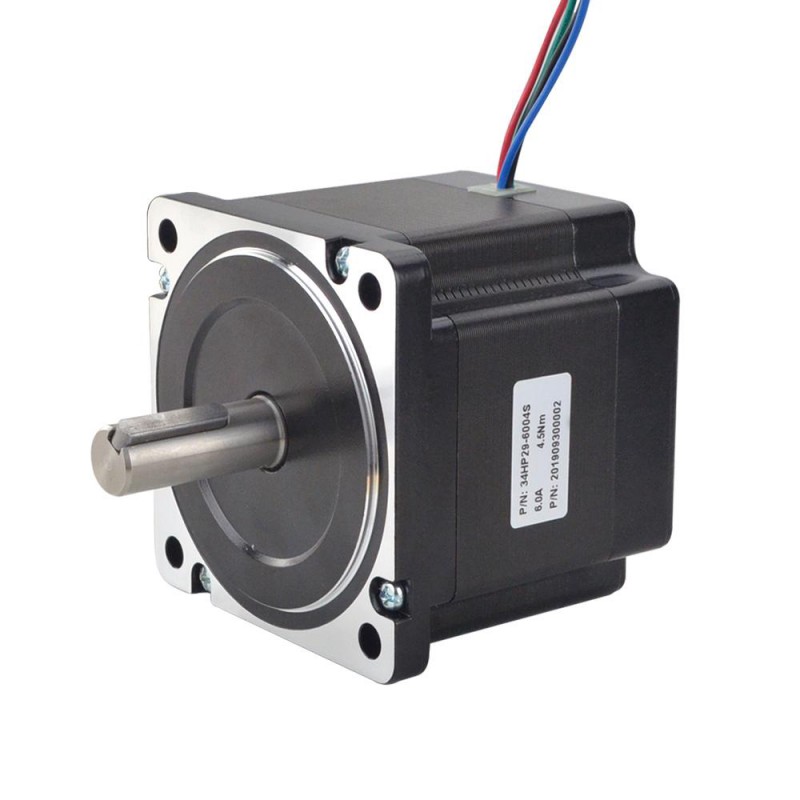

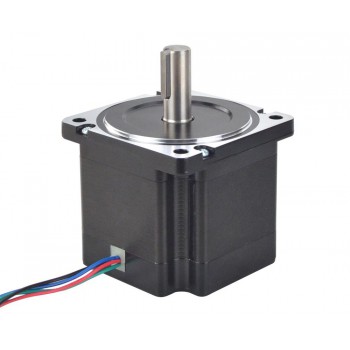

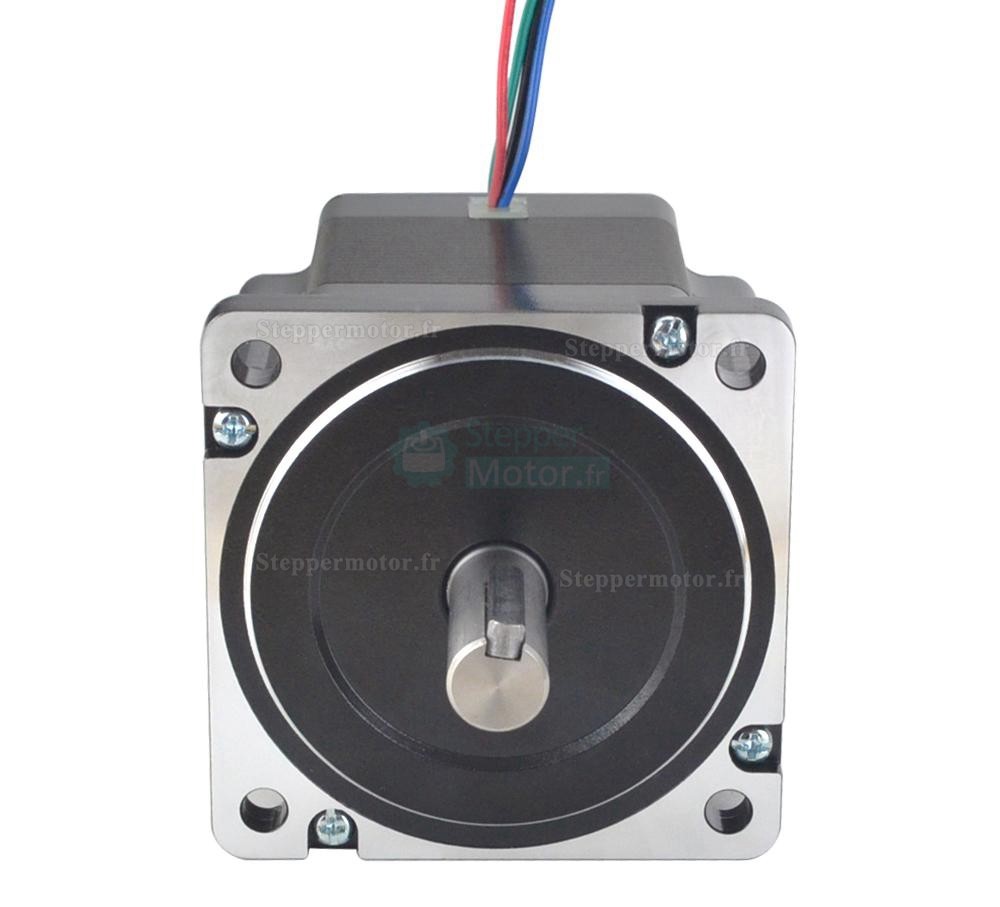

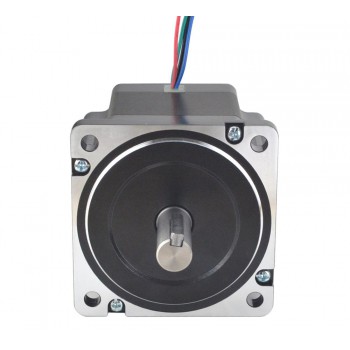

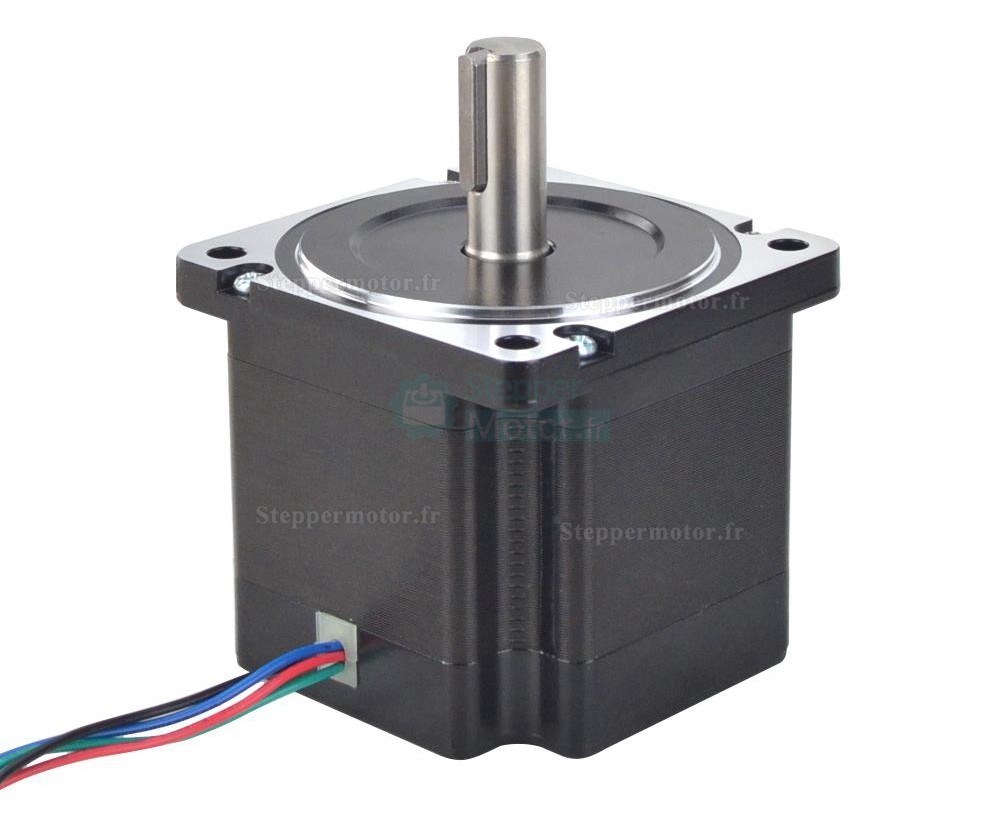

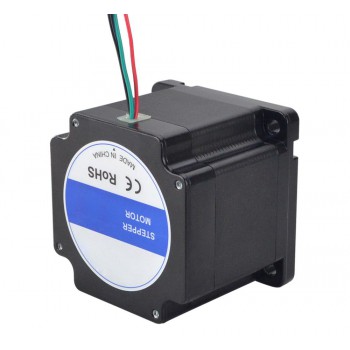

Moteur pas à pas Nema 34 bipolaire 34HP29-6004S 1,8 degrés 4,5Nm 6,0A 4 fils arbre de clavette
-
Manuels et Documentation:
Fiche complète:
Courbe de couple:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€48,60
Moteur pas à pas Nema 34 bipolaire 34HP29-6004S 1,8 degrés 4,5Nm 6,0A 4 fils arbre de clavette
Spécification électrique
- Numéro de pièce du fabricant: 34HP29-6004S
- Nombre de phases: 2
- Angle par pas: 1,8 degrés
- Couple de maintien: 4,5 Nm(637,38oz.in)
- Courant/phase: 6,0 A
- Résistance phase: 0,34 ohms± 10%
- Inductance de Phase: 2,5 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 86 x 86 mm
- Longueur du moteur: 74 mm
- Diamètre de l'arbre: Φ14 mm
- Longueur d'arbre: 37 mm
- Longueur de l'arbre de Keyway: 25 mm
- Nombre de câble: 4
- Longueur de câble: 500 mm
- Poids: 2,15 kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
| Spécification électrique | |
|---|---|
| Couple de maintien (Ncm) | 450 |
| Couple de maintien (oz.in) | 637,38 |
| Inductance de Phase(mH) | 2,5 |
| Résistance de Phase(ohm) | 0,34 |
| Courant Nominal (A) | 6,0 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 74 |
| Taille du cadre(mm) | 86 x 86 |
| Longueur de câble(mm) | 500 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 37 |
| Type d'arbre | Keyway |
| Arbre simple/double arbre | Arbre unique |
| Poids(g) | 2150 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST, etc.
- Fils et câbles: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Perçage cruciforme, Key-Way, Filetage ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
