Moteur pas à pas linéaire captive Nema 11 1,0A Bipolar 1,8 degrés 0,1Nm plomb 5,08mm distance de voyage 50,8mm

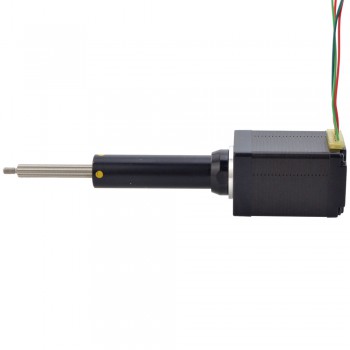

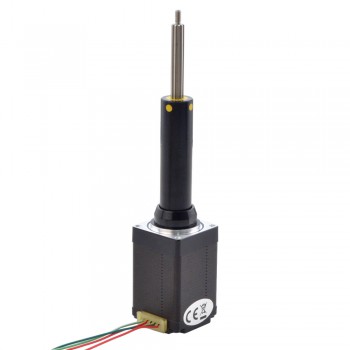

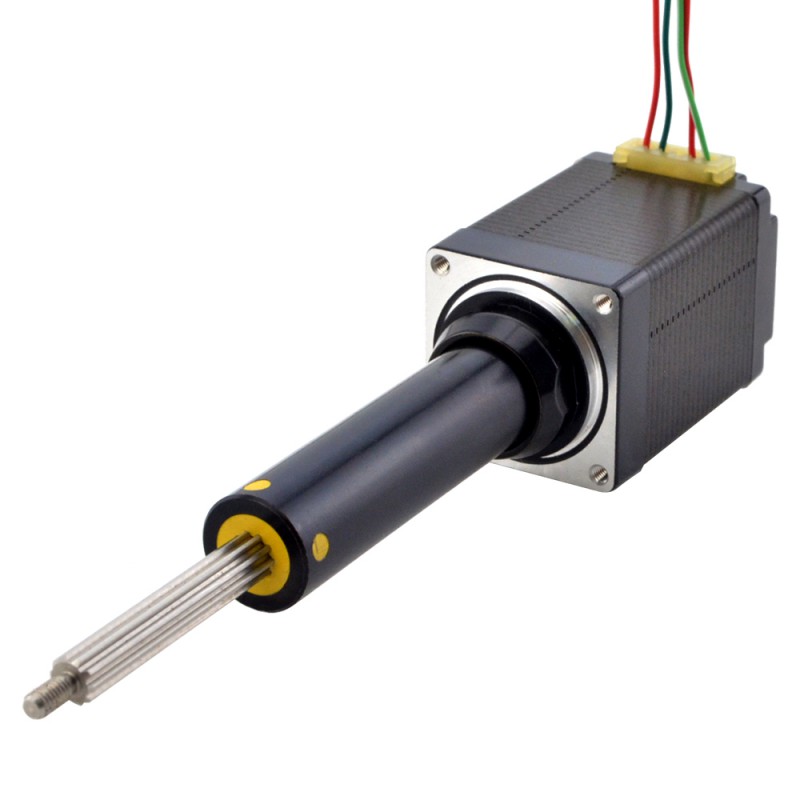

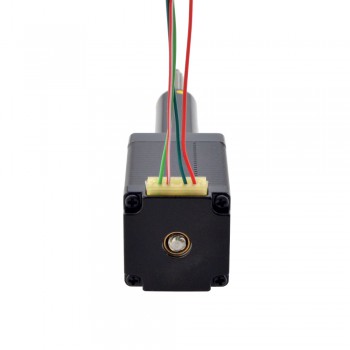

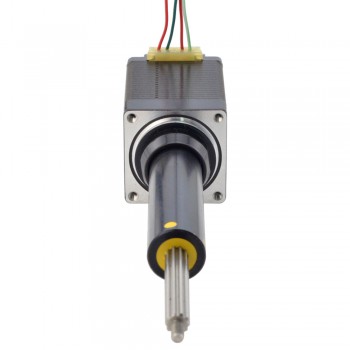

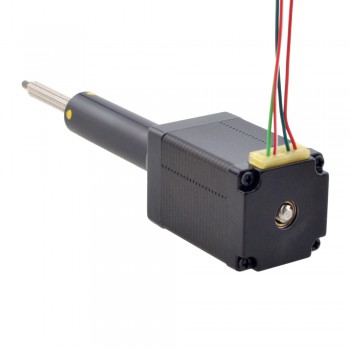

Ce modèle est un moteur pas à pas à vis linéaire captif ACME Nema 11 avec une longueur de corps de 46 mm, un angle de pas de 1,8 degrés et un courant nominal de 1,0 A. Il est intégré avec un diamètre de 4,76 mm (0,1874"), une distance de déplacement de 50,8 mm (2"). la course linéaire est de 5,08 mm (0,2") par tour. Il présente les caractéristiques suivantes : hautes performances, longue durée de vie, faible niveau de bruit et haute efficacité.
Spécification électrique
Numéro de pièce du fabricant: 11C18S1004HD5-051RS
Type de moteur: Captive
Angle par pas: 1.8°
Couple de maintien: 0.1Nm(14.164oz.in)
Courant/phase: 1.0A
Résistance phase: 3.7ohms
Inductance de Phase: 3.7mH±20%(1KHz)
Spécification physique
Dimension de la bride: 28 x 28mm
Longueur du moteur: 46mm
Distance de voyage: 50.8mm(2")
Diamètre de la vis-mère: Φ4.76mm(0.1874")
Résolution/pas: 0.0254mm(0.001")
Résolution/lap: 5.08mm(0.2")
Nombre de câble: 4
Longueur de câble: 300mm
Connexion
| A+ | A- | B+ | B- |
| Rouge | Rouge/Blanc | Vert | Vert/Blanc |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Inductance de Phase(mH) | 3,7 |
| Résistance de Phase(ohm) | 3,7 |
| Courant Nominal (A) | 1,0 |
| Angle de pas (degrés) | 1,8 |
| Type de moteur linéaire | Captive |
| Spécification physique | |
| Longueur du moteur(mm) | 46 |
| Taille du cadre(mm) | Nema 11 (28 x 28) |
| Longueur de câble(mm) | 300 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 5,08 |
| Indice IP | 40 |
| Diamètre de la vis mère(mm) | 4,76 |
| Résolution/pas (mm) | 0,0254 |
