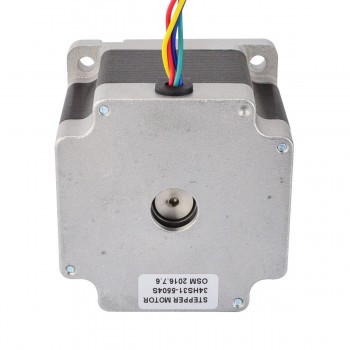

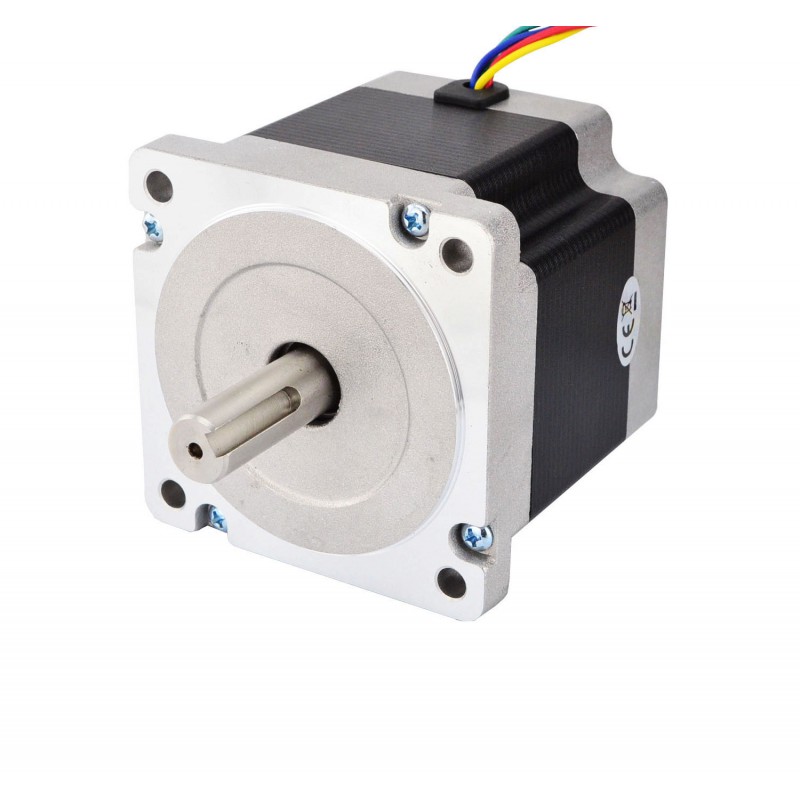

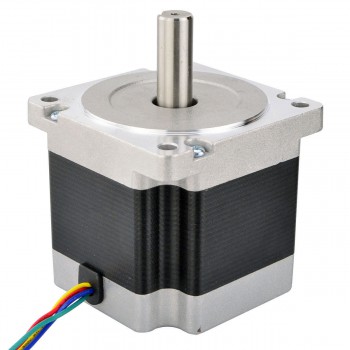

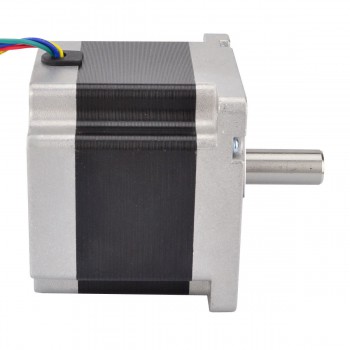

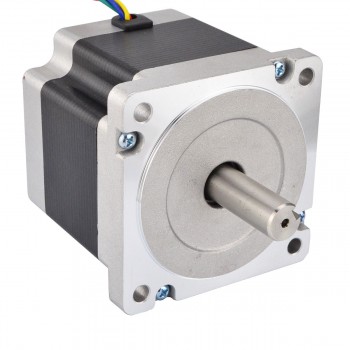

Moteur pas à pas bipolaire nema 34 (4,5Nm 34HS31-5504S 5,5A Arbre de rainure de clavette)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€44,56
Ce moteur pas à pas cnc Nema 34 de taille 86x86x80mm. Il a 4 fils, chaque phase tire 5,5A, avec un couple de maintien de 4,5Nm (637oz.in).
Spécification électrique
- Numéro du modèle: 34HS31-5504S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 4,5Nm(637oz.in)
- Courant/phase: 5,5A
- Tension nominale: 2,2V
- Résistance phase: 0,4ohms
- Inductance de Phase: 3,5mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 86 x 86mm
- Longueur du moteur: 80mm
- Diamètre de l'arbre: Φ14mm
- Longueur d'arbre: 35mm
- Longueur de Key Way: 25mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 2,3kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil vert
|
Fil jaune
|
Fil bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 450 |
| Couple de maintien (oz.in) | 637 |
| Inductance de Phase(mH) | 3,5 |
| Résistance de Phase(ohm) | 0,4 |
| Courant Nominal (A) | 5,5 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 80 |
| Taille du cadre(mm) | 86x86 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | Key-Way |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 35 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 500 |
| Poids(g) | 2300 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
