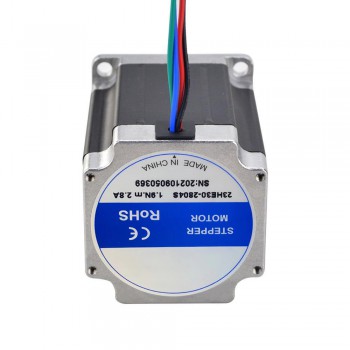

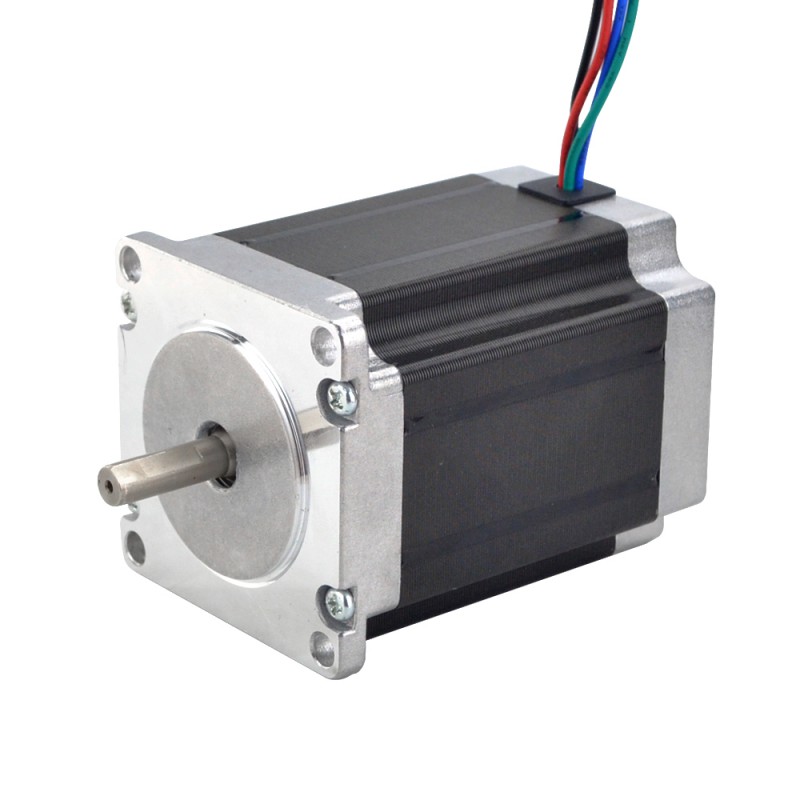

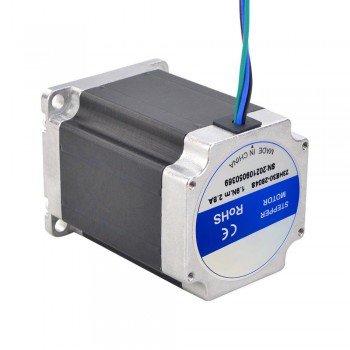

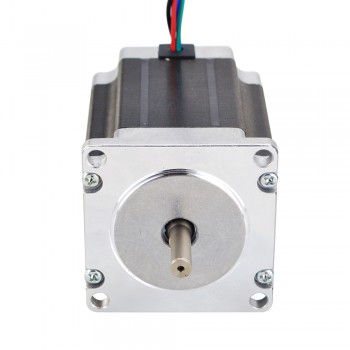

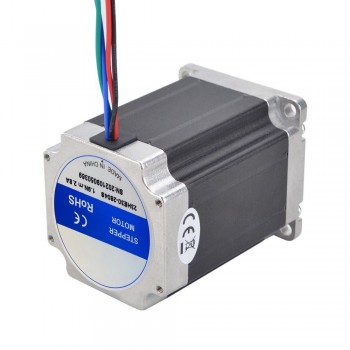

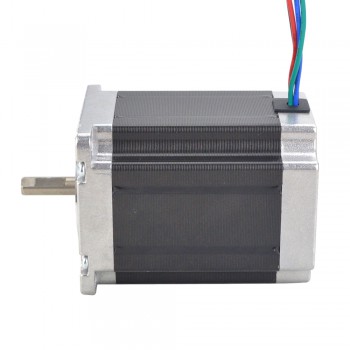

Moteur pas à pas bipolaire Nema 23 série E 23HE30-2804S, arbre D-Cut 1,8 degrésree 1,9Nm 2,8A 3,2V 4 fils
-
Manuels et Documentation:
Fiche complète:
Courbe de couple:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€17,62
Moteur pas à pas bipolaire Nema 23 série E 23HE30-2804S, arbre D-Cut 1,8 degrésree 1,9Nm 2,8A 3,2V 4 fils
Spécification électrique
Numéro de pièce du fabricant: 23HE30-2804S
Nombre de phases: 2
Angle par pas: 1,8 degrés
Couple de maintien: 1,9 Nm(269oz.in)
Courant/phase: 2,8 A
Résistance phase: 1,13 ohms± 10%
Inductance de Phase: 5,4 mH ± 20%(1KHz)
Spécification physique
Dimension de la bride: 57 x 57 mm
Longueur du moteur: 76 mm
Diamètre de l'arbre: Φ6,35 mm
Longueur d'arbre: 21 mm
Longueur de D-Cut: 15 mm
Nombre de câble: 4
Longueur de câble: 500 mm
Poids: 1,2 kg
Connexion
| A+ | A- | B+ | B- |
| Noir | Vert | Rouge | Bleu |
| Spécification électrique | |
|---|---|
| Couple de maintien (Ncm) | 190 |
| Couple de maintien (oz.in) | 269 |
| Inductance de Phase(mH) | 5,4 |
| Résistance de Phase(ohm) | 1,13 |
| Courant Nominal (A) | 2,8 |
| Angle de pas (degrés) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 76 |
| Taille du cadre(mm) | Nema 23 (57 x 57) |
| Longueur de câble(mm) | 500 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 6,35 |
| Longueur d'arbre(mm) | 21 |
| Arbre simple/double arbre | Arbre unique |
| Poids(g) | 1200 |
| Type d'arbre de sortie | D-Cut |
