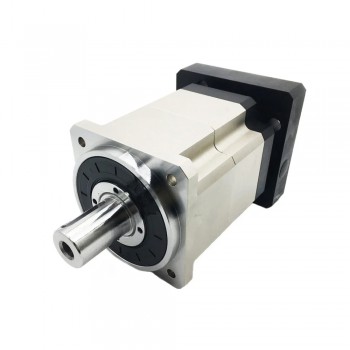

Réducteur planétaire hélicoïdal série PLG120, arbre d'entrée 19 mm/22 mm/24 mm pour moteur Svero Nema42/Nema 52

NO.:PLG120-3-19-95-130
Poster un avis

Offre spéciale Noël 2024:

6% de remise sur tous les produits
Valable jusqu'au 6 janvier 2025
Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!

Achat immédiat:€466,53

Rapport:

Arbre d'entrée:

Quantité: - +

Plus vous achetez, Plus vous économisez:

2 - 4	5 - 9	10 - 49	50 - Max
€443,20	€433,87	€419,88	€405,88

Description Spécification Options personnalisées Commentaires(0)

Réducteur planétaire hélicoïdal série PLG120, arbre d'entrée 19 mm/22 mm/24 mm pour moteur Svero Nema42/Nema 52

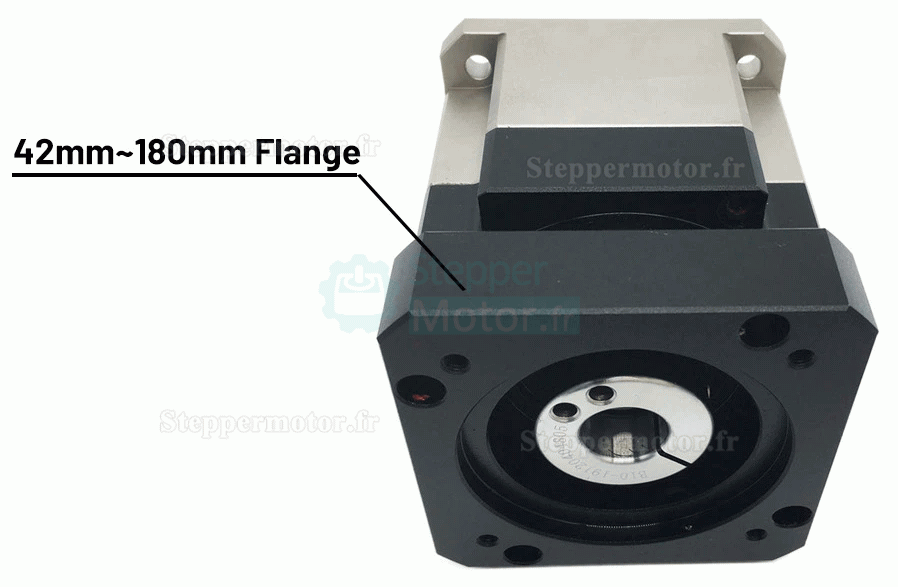

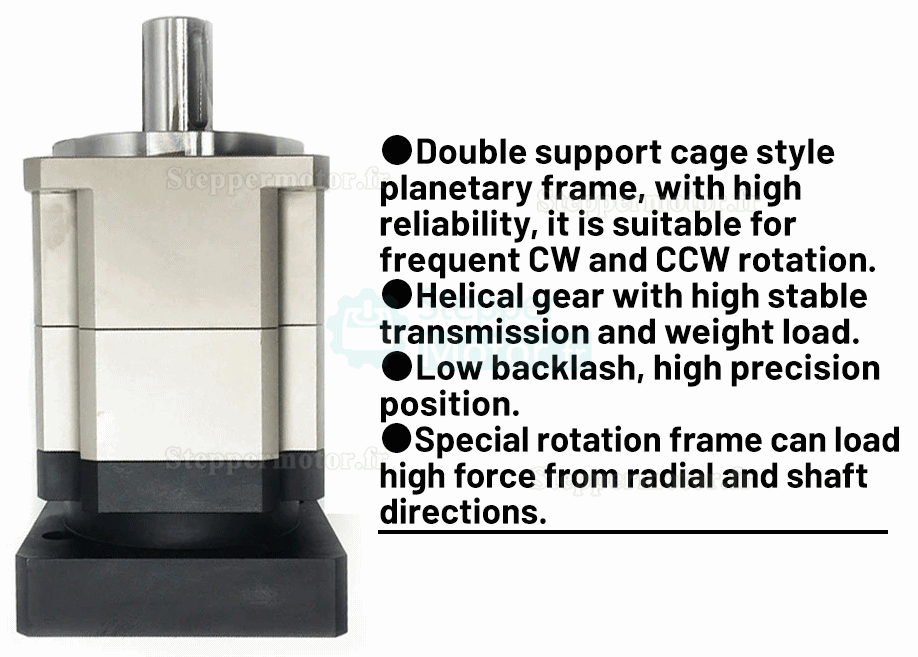

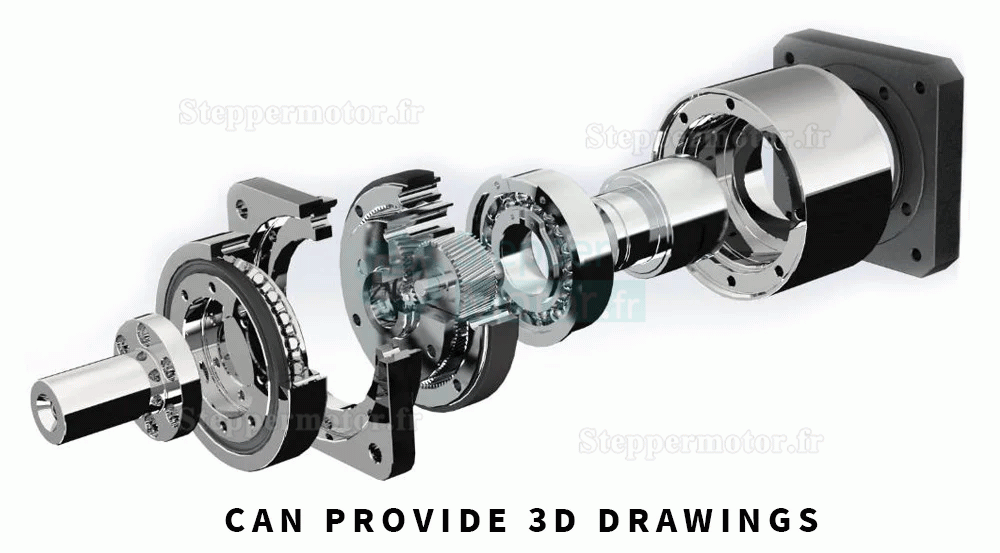

Caractéristiques:

Cadre planétaire de type cage à double support, avec une grande fiabilité, il convient aux rotations fréquentes dans le sens horaire et antihoraire.

Engrenage hélicoïdal avec transmission et charge de poids très stables.

Faible jeu, positionnement de haute précision.

Le cadre de rotation spécial peut supporter une force élevée dans les directions radiale et de l'arbre.

Spécification:

Construction : Boîte de vitesse

Type : Réductile raboté

Fonction de protection : Anti-goutte

Commutation: Brosse

Efficacité : IE 1

Certification : CCC;

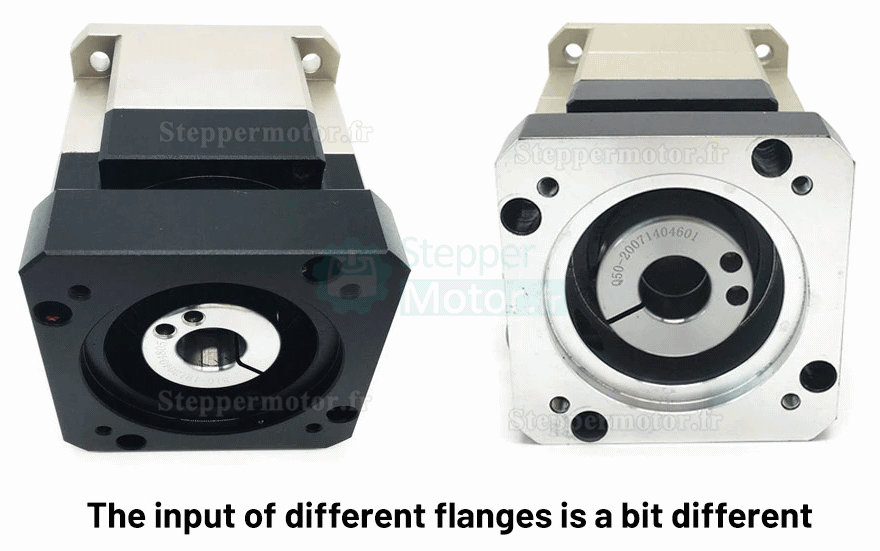

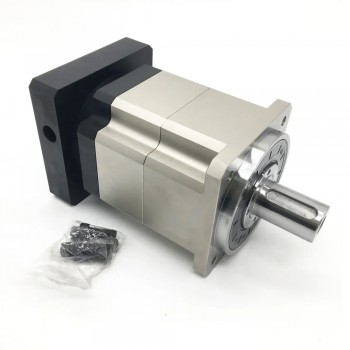

Liste de colisage:

1* Réducteur planétaire

1* Clé

4* Installer les vis

modèle				PLG042	PLG060	PLG090	PLG120	PLG140	PLG180
Couple de sortie max,			Nm	2 fois le couple de sortie nominal
Couple de freinage instantané			Nm	3 fois le couple de sortie nominal
Couple radial maximal			N	780	1530	3250	6700	9400	14500
Couple d'axe max,			N	390	630	1300	3000	4700	7250
rigidité en torsion			Nm/arcmin	2,5	6	12	23	47	130
Vitesse d'entrée maximale			tr/min	8000	8000	8000	8000	6000	6000
Vitesse d'entrée nominale			tr/min	4000	5000	4000	4000	3000	3000
Bruit			dB	≤56	≤58	≤60	≤65	≤68	≤68
Durée de vie			h	20000
Efficacité à pleine charge			%	L1≥95%, L2≥90%

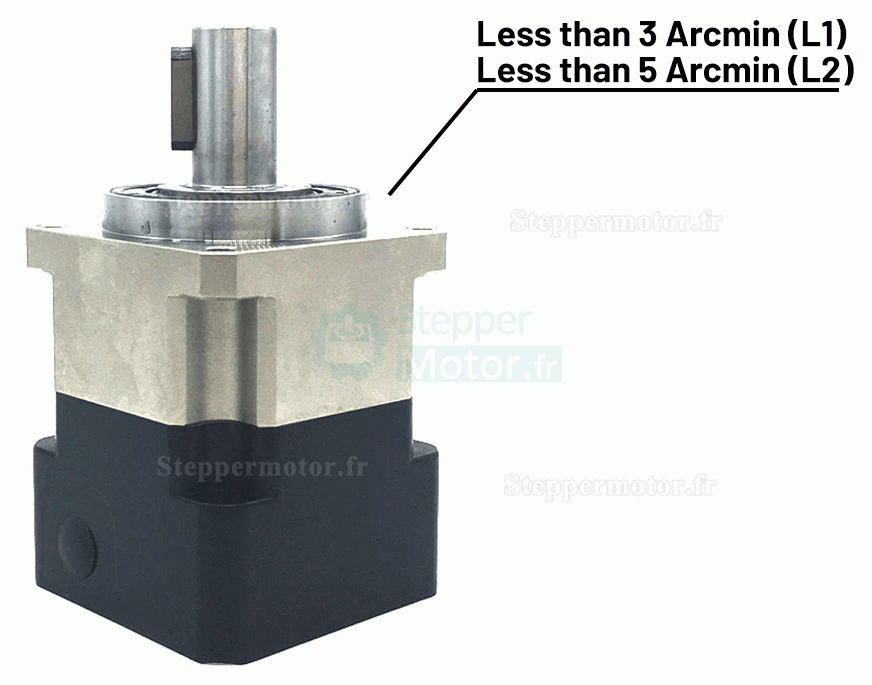

Contrecoup	PO	L1	arcmin	≤3	≤3	≤3	≤3	≤3	≤3
Contrecoup	PO	L2	arcmin	≤5	≤5	≤5	≤5	≤5	≤5
Moment d'inertie	L1	3:1	Kg.cm2	0,03	0,16	0,61	3,25	9,21	28,98
		4:1	Kg.cm2	0,03	0,14	0,48	2,74	7,54	23,67
		5:1	Kg.cm2	0,03	0,13	0,47	2,71	7,42	23,29
		7:1	Kg.cm2	0,03	0,13	0,45	2,62	7,14	22,48
		10:1	Kg.cm2	0,03	0,13	0,42	2,59	7,03	22,51
	L2	9:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		12:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		15:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		16:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		20:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		25:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		28:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		30:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		35:1	Kg.cm2	0,03	0,13	0,45	0,45	2,43	7,10
		40:1	Kg.cm2	0,03	0,13	0,45	0,45	2,43	6,92
		50:1	Kg.cm2	0,03	0,13	0,40	0,40	2,39	6,92
		70:1	Kg.cm2	0,03	0,13	0,40	0,40	2,39	6,72
		100:1	Kg.cm2	0,03	0,13	0,40	0,40	2,39	6,72

Parameter	étape	Rapport		PLG042	PLG060	PLG090	PLG120	PLG140	PLG180
Couple de sortie nominal (Nm)	L1	3:1		19	40	105	165	360	880
		4:1		19	45	130	230	480	880
		5:1		17	45	130	230	480	1100
		7:1		14	45	100	220	480	1100
		10:1		11	30	75	175	360	770
	L2	9:1		19	40	105	165	360	880
		12:1		19	40	105	165	360	880
		15:1		19	40	105	165	360	880
		16:1		19	45	110	230	480	880
		20:1		19	45	110	230	480	880
		25:1		17	45	110	230	480	1100
		28:1		19	45	110	220	480	1100
		30:1		19	40	105	165	360	880
		35:1		17	45	110	230	480	1100
		40:1		19	45	110	230	480	1100
		50:1		17	45	110	230	480	1100
		70:1		14	45	100	220	480	1100
		100:1		11	30	75	175	360	770
Degré de protection IP		IP65
Température de fonctionnement		-10℃~~90℃

Réducteur planétaire hélicoïdal série PLG120, arbre d'entrée 19 mm/22 mm/24 mm pour moteur Svero Nema42/Nema 52

Précédent: Moteur pas à pas Neme 17 42HS4015A4D5 avec réducteur harmonique 30:1 + pilote pas à pas TB6600
Suivant: Réducteur planétaire hélicoïdal série PW060, arbre d'entrée 6,35/8/9,525/11/14 mm pour moteur pas à pas Nema23/Sveromoteur Nema 24

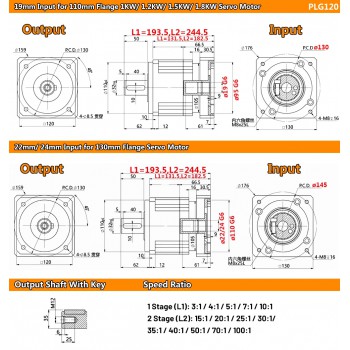

Spécification physique
Taille du cadre(mm)	130 x 130
Longueur de la boîte de vitesses (mm)	131 / 182.5

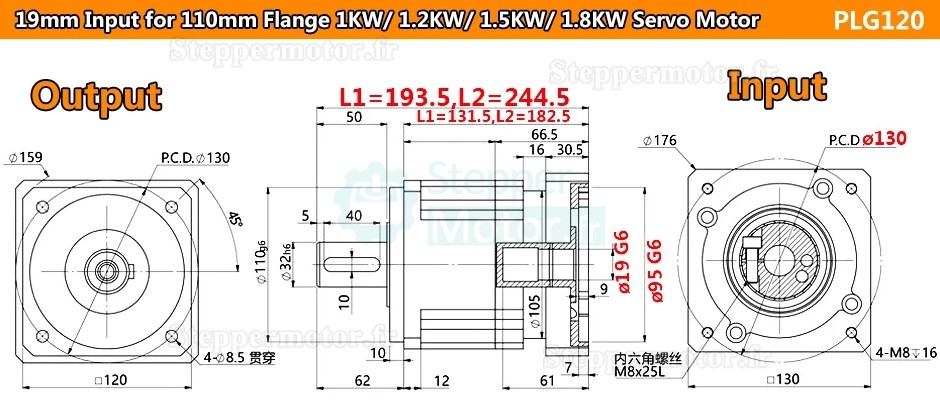

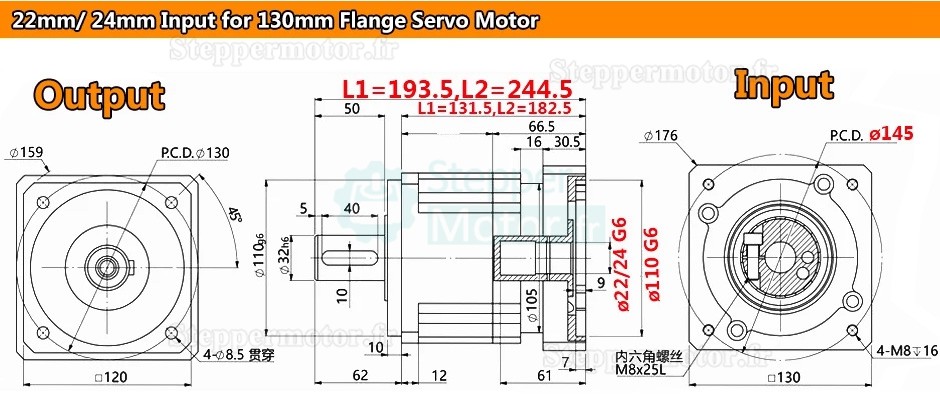

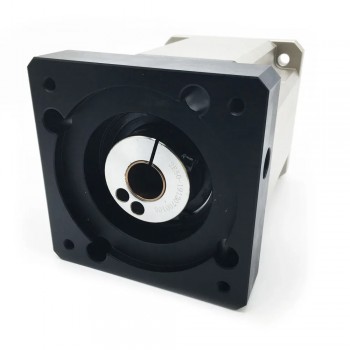

Diamètre de l'arbre d'entrée (mm)	19 / 22 / 24
Longueur de l'arbre d'entrée (mm)	61
Diamètre de l'arbre de sortie (mm)	32
Longueur de l'arbre de sortie (mm)	50
Costume pour moteur	Servomoteur à bride 110 / Servomoteur à bride 130
Type de boîte de vitesses	Réducteur planétaire hélicoïdal

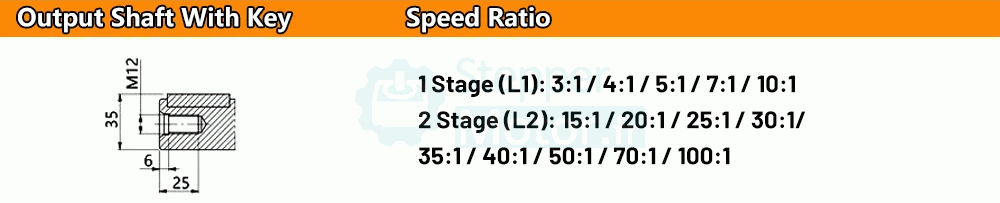

Rapport de réduction	3:1 / 4:1 / 5:1 / 7:1 / 10:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1

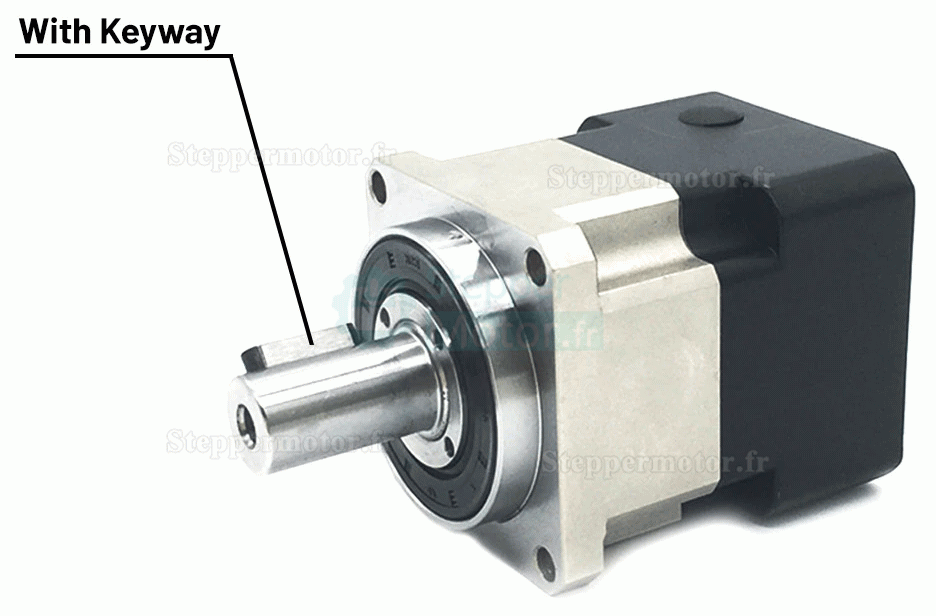

Type d'arbre de sortie	Keyway
Serie de produits	PLG120
