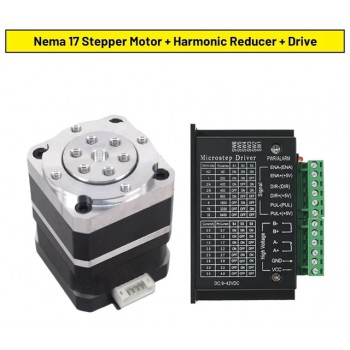

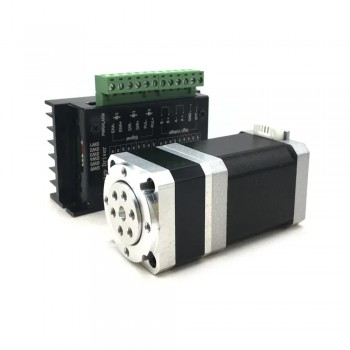

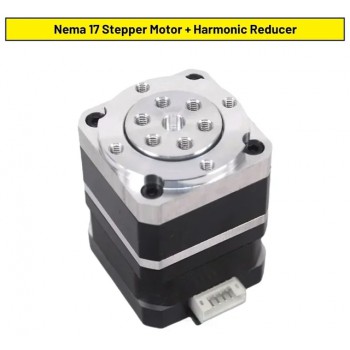

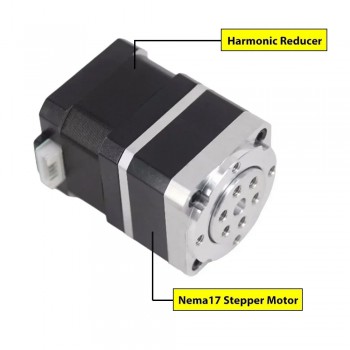

Moteur pas à pas Neme 17 42HS4015A4D5 avec réducteur harmonique 30:1 + pilote pas à pas TB6600
Achat immédiat:€154,26
Moteur pas à pas Neme 17 42HS4015A4D5 avec réducteur harmonique 30:1 + pilote pas à pas TB6600
Spécification:
Certification: CE
Numéro de modèle: X17+42HS3412A4D5

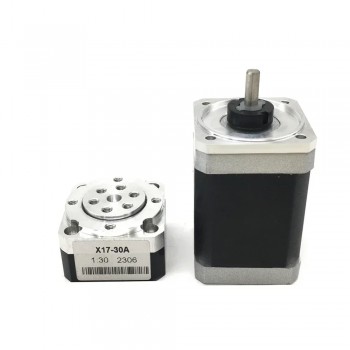

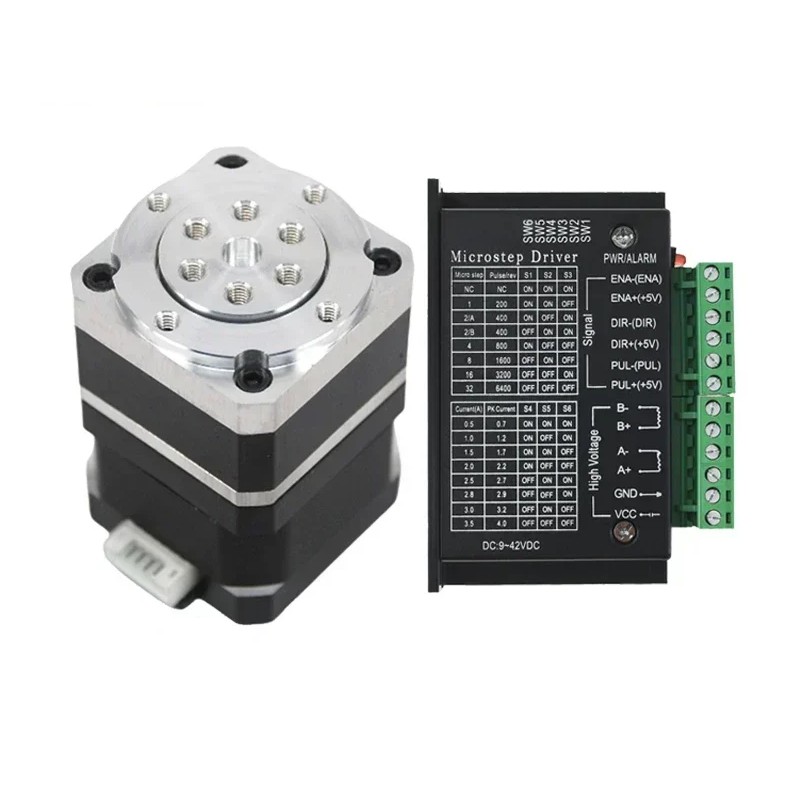

Liste de colisage:
1* Moteur pas à pas Nema 17 avec câble de 1 m
1* Réducteur d'harmoniques à rapport 30:1
1* Driver TB6600

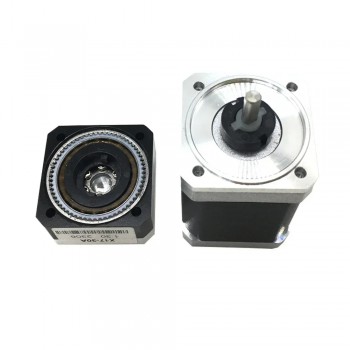

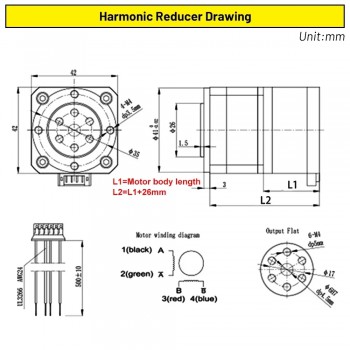

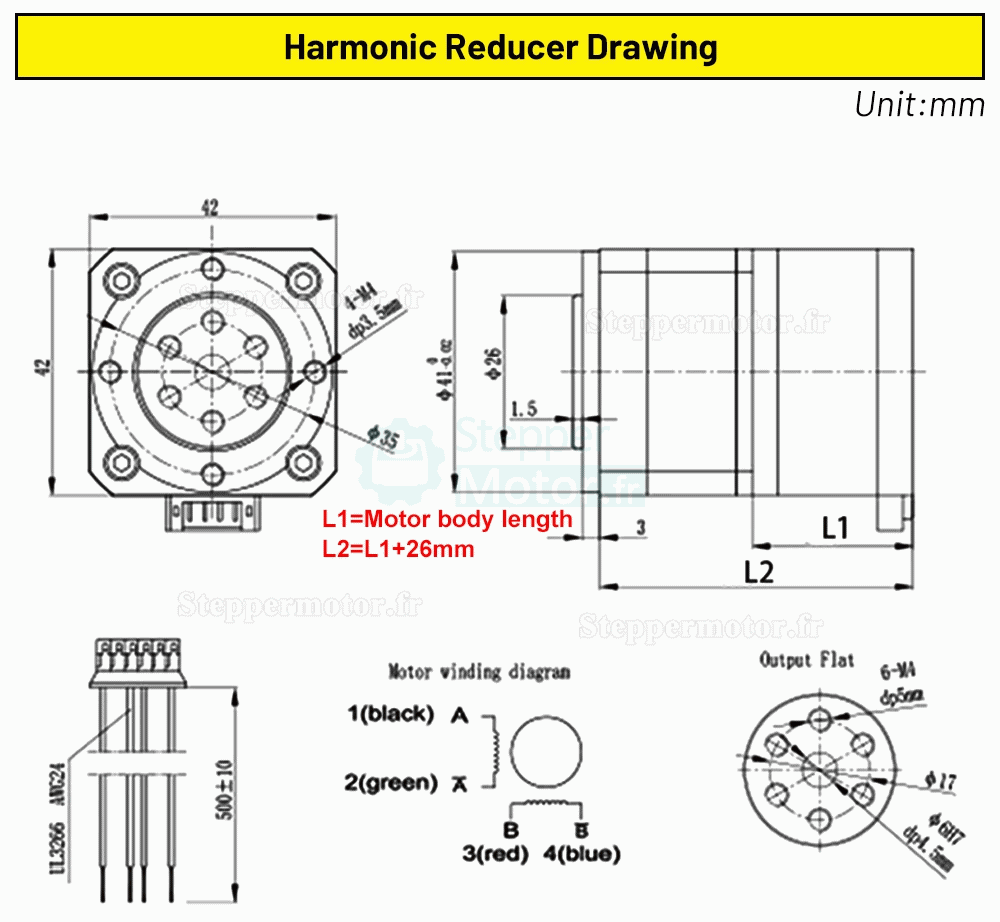

Harmonic Reducer Technical Parameter:
Rapport de vitesse: 30:1
Épaisseur du réducteur: 26mm
Précision: 2 Arcmin

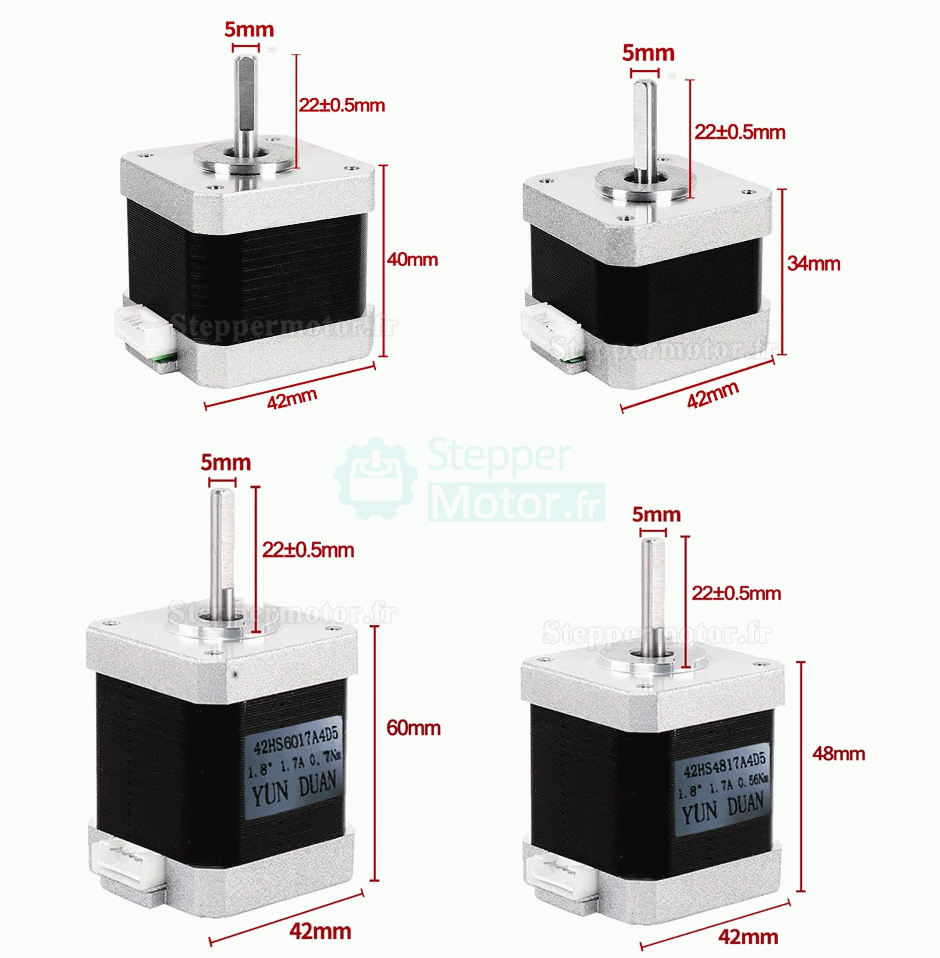

Nema 17 Open-loop Stepper Motor Parameter:
| Modèle | Angle par pas (degree) | Longueur du moteur (mm) | Arbre (mm) | Couple de maintien (mN.m) | Courant (A) | Résistance(Ohm) | Inertie du rotor (g.cm²) | Nombre de câble | Poids (g) | Résistance de phase(Ohm) |

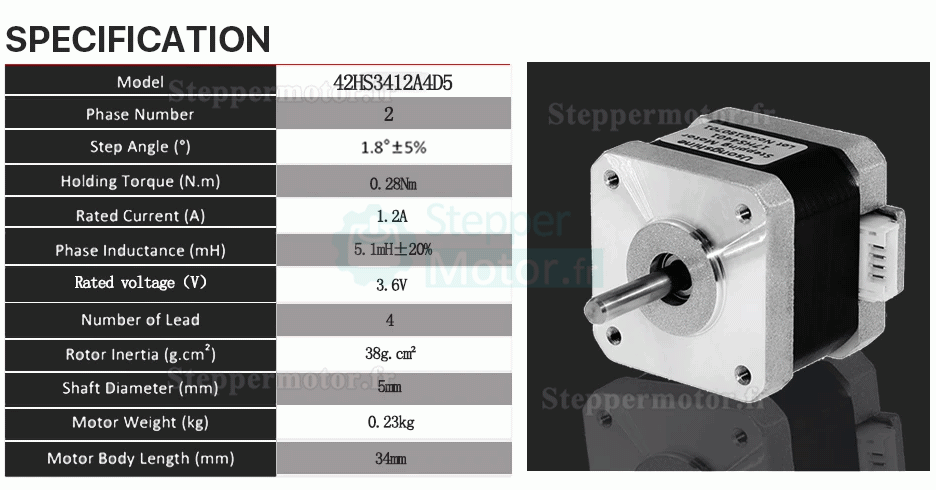

| 42HS3412A4D5 | 1,8 | 34 | 5 | 280 | 1.23 | 4ohm±10% | 38 | 4 | 230 | 5.0mH±15% |
| 42HS4015A4D5 | 1,8 | 40 | 5 | 420 | 1.51 | 6ohm±10% | 57 | 4 | 280 | 3.8mH±15% |
| 42HS4817A4D5 | 1,8 | 48 | 5 | 560 | 1.71 | 8ohm±10% | 82 | 4 | 360 | 3.8mH±15% |

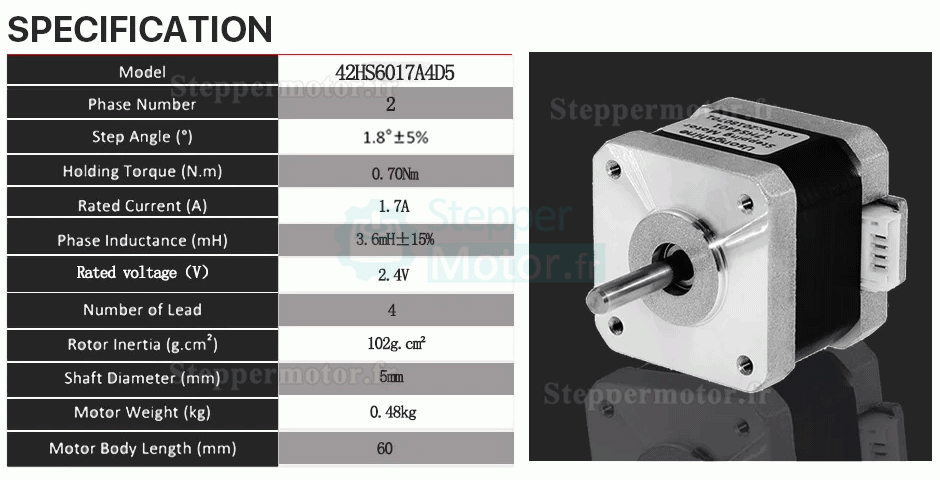

| 42HS6017A4D5 | 1,8 | 60 | 5 | 700 | 1.71 | 6ohm±10% | 102 | 4 | 480 | 3.6mH±15% |

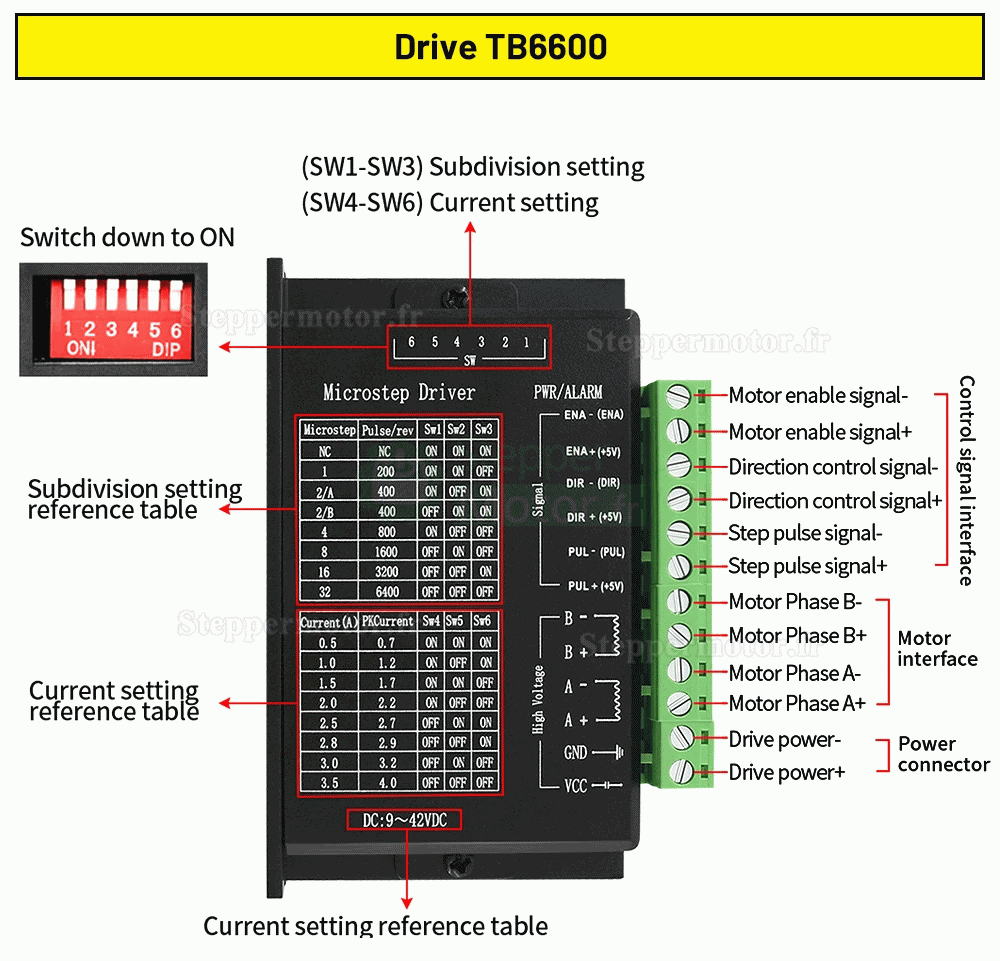

TB6600 Driver Parameter:
Modèle: TB6600
Tension d'entrée: DC 9-42V
Courant de sortie: 0.5-3.5A
Puissance maximale: 150W
Subdivision: 1,2,4,8,16,32
Température de l'environnement de fonctionnement: -10～45℃
Température de stockage: -40℃～70℃

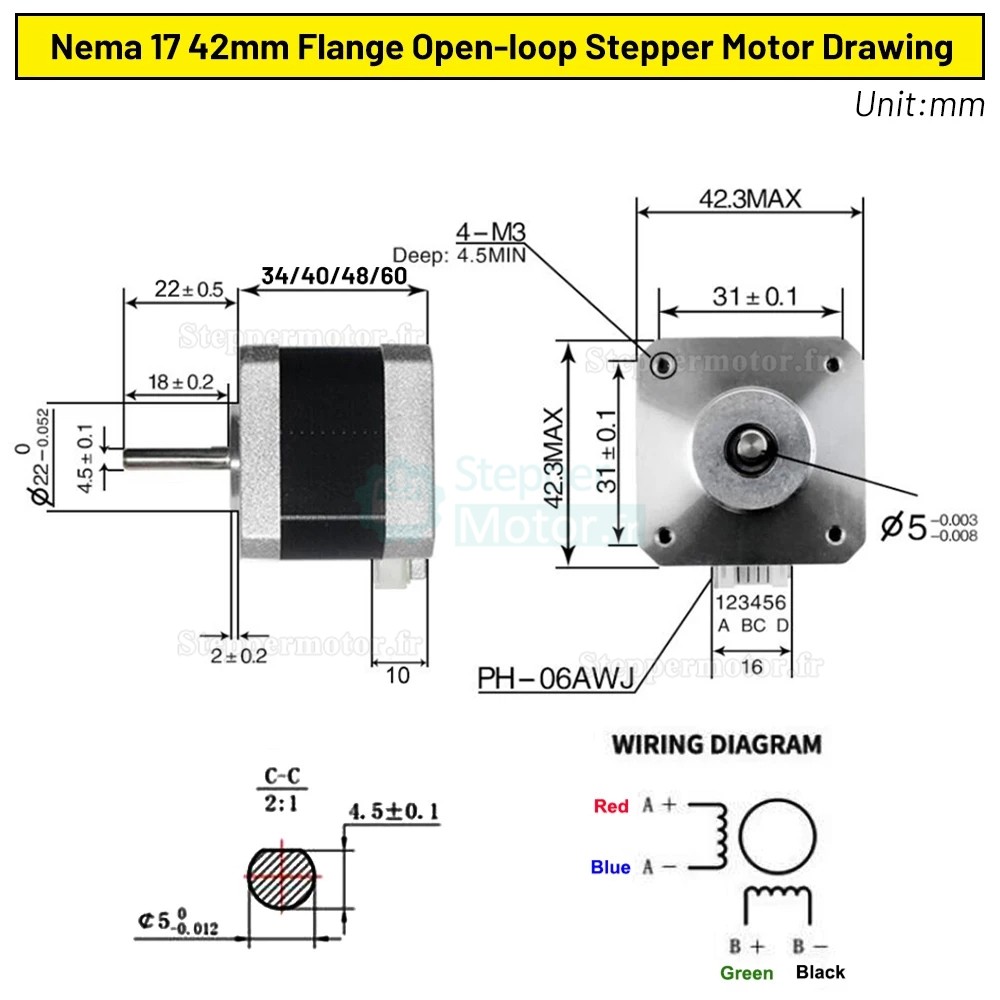

| Spécification du moteur | |
|---|---|
| Longueur du moteur(mm) | 34 / 40 / 48 / 60 |
| Couple de maintien (Ncm) | 280 / 420 / 560 / 700 |
| Dimension de la bride | Neme 17 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 4 / 6 / 8 |
| Courant Nominal (A) | 1.32 / 1.51 |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 18 |
| Type d'arbre | d |
| Arbre simple/double arbre | Arbre unique |
| Angle par pas(°) | 1.8 |
| Nombre de phases | 2 |
| Spécification de réducteur | |
| Rapport de vitesse | 30:1 |
| Longueur de la boîte de vitesses(mm) | 26 |
| Type de boîte de vitesses | Réducteur harmonique (Engrenage à onde de déformation) |
