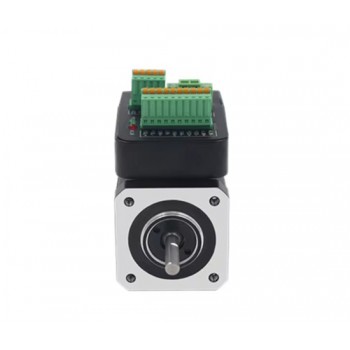

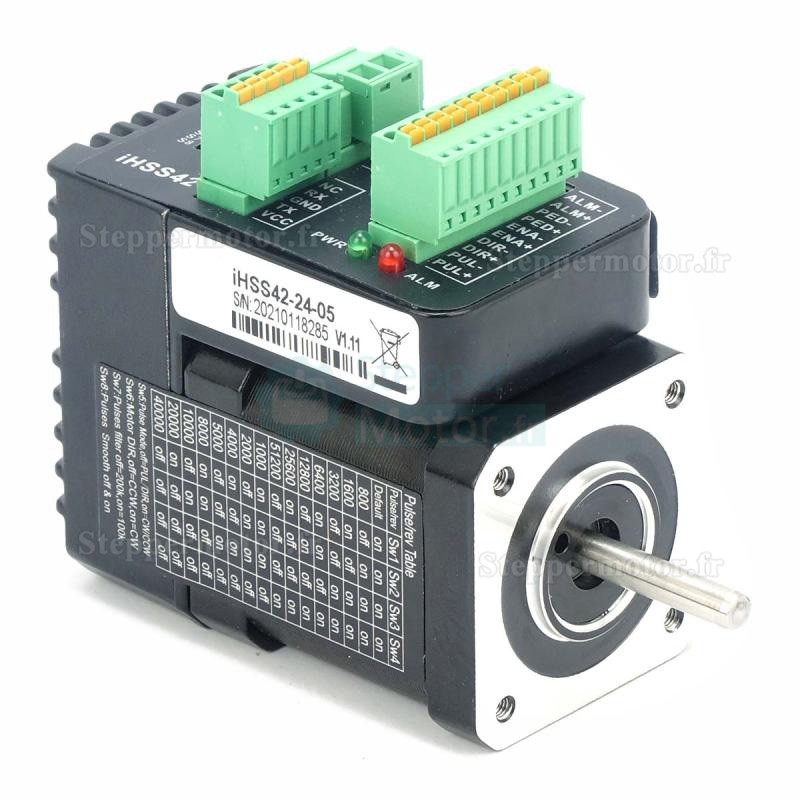

Moteur pas à pas en boucle fermée intégré Nema 17 JMC iHSS42-24-05 1,8degrés 0,48Nm 1,2A

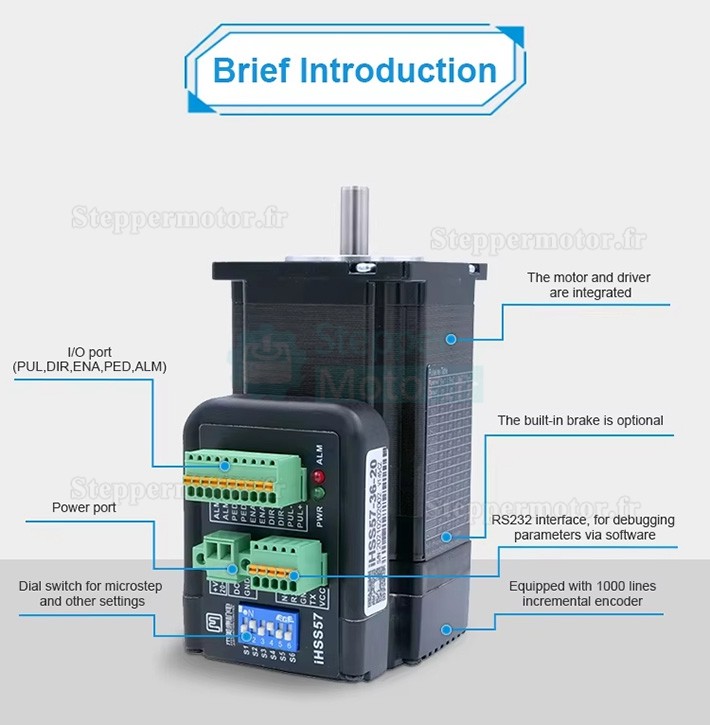

Ces moteurs pas à pas économiques sont constitués d'un moteur pas à pas, d'un codeur et d'un variateur, ce qui rend le système économique et très compact. L'évaluation de la position est assurée par un codeur optique de 1 000 lignes. Dès qu'un écart de position apparaît, il est immédiatement compensé par l'électronique : aucune perte de pas n'est observée.

Caractéristiques:

Aucune perte de pas et grande précision de positionnement grâce au retour de position ;

La sortie d'erreur permet de réagir aux conditions d'erreur ;

Le fonctionnement silencieux et uniforme du moteur à basse vitesse évite les résonances ;

Rendement élevé grâce à la technologie de contrôle du courant variable ;

La protection intégrée contre les surintensités, la protection contre les surtensions et la détection de perte de pas augmentent la sécurité ;

Aucun réglage nécessaire comme pour les servomoteurs ;

Contrôle simple via des signaux d'impulsion/direction standard (PUL/DIR) et un signal de validation ;

Sa taille compacte facilite l'installation ;

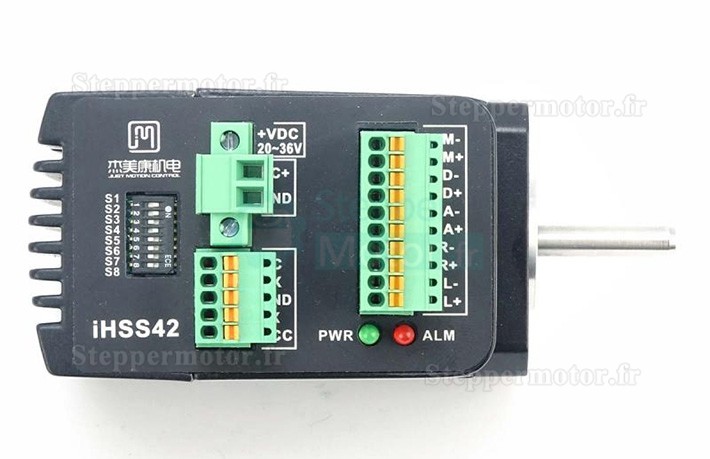

Deux LED de signalisation verte et rouge indiquent l'état du variateur ;

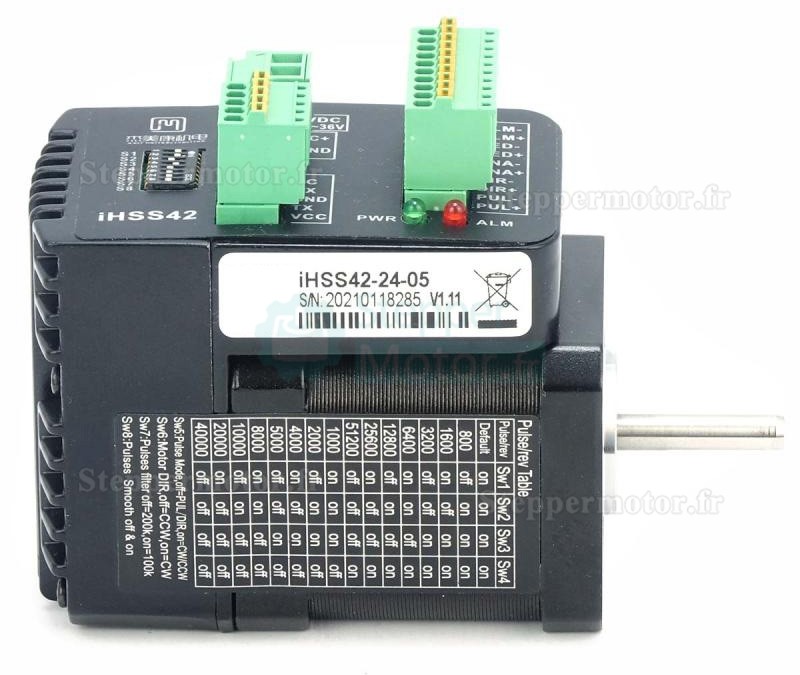

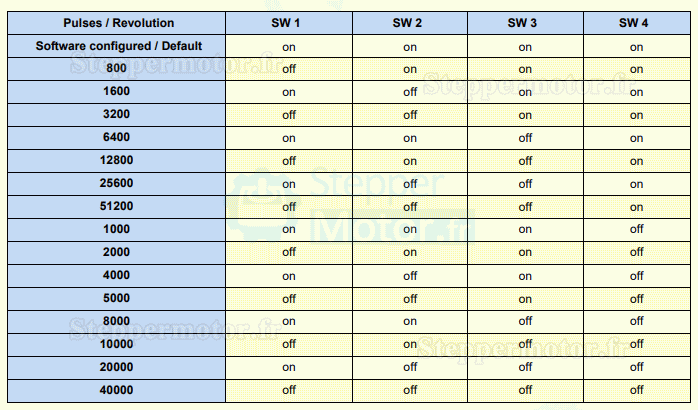

Les réglages peuvent être effectués via des commutateurs DIP ou un logiciel ;

Les paramètres peuvent être transférés vers un PC via RS232 ;

Application:

Convient aux petites fraiseuses, imprimantes 3D, tours, robots, bobineuses, ou pour un positionnement général.

Compatible avec les commandes CNC telles que Beamicon, Estlcam, Mach3, Eding, LinuxCNC, et bien d'autres.

Spécification électrique:

Numéro de pièce du fabricant:iHSS42-24-05

Nombre de phases:2

Angle par pas:1,8 deg

Précision de l'angle de pas:±0,09°

Couple de maintien:0,48Nm(67,97 oz.in)

Courant nominal/phase:1,2A

Tension:24-50VCC

Alimentation:20-36VCC;

Codeur:1000 lignes

Résistance/phase:3,1Ω±10%

Inductance/phase:7,9MH±20%

Échauffement max:80℃

Inertie du rotor:77g.cm²

Rigidité diélectrique:500VCC

Résistance d’isolation:100MOHM (500VCC);

Jeu radial:Max. 0,025mm (charge 450g);

Jeu axial:Max. 0,075mm (charge 920g);

Classe d'isolation:B

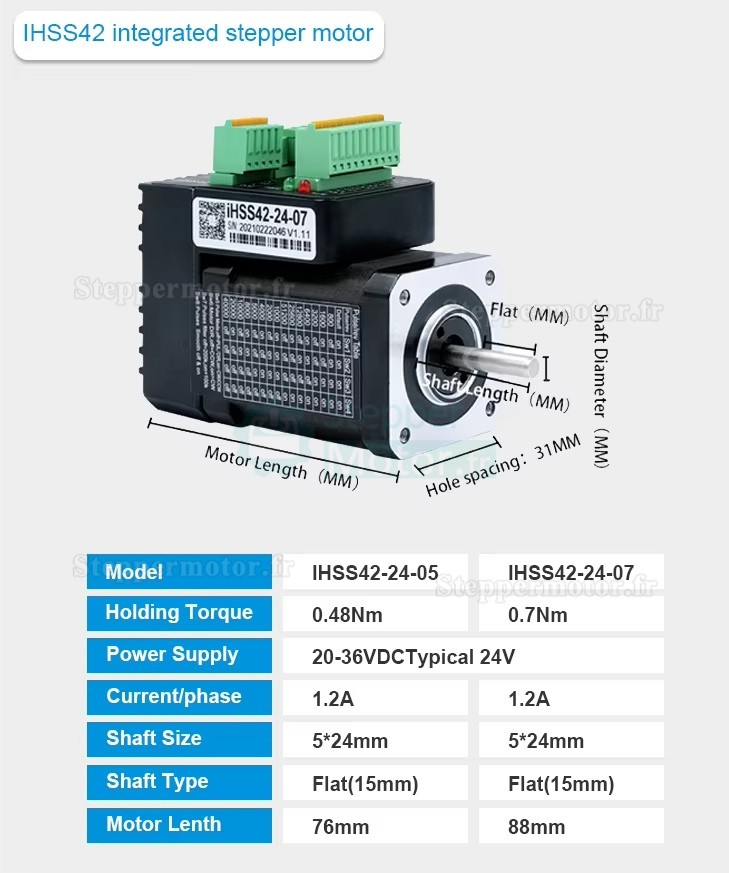

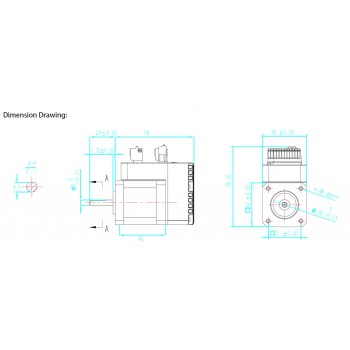

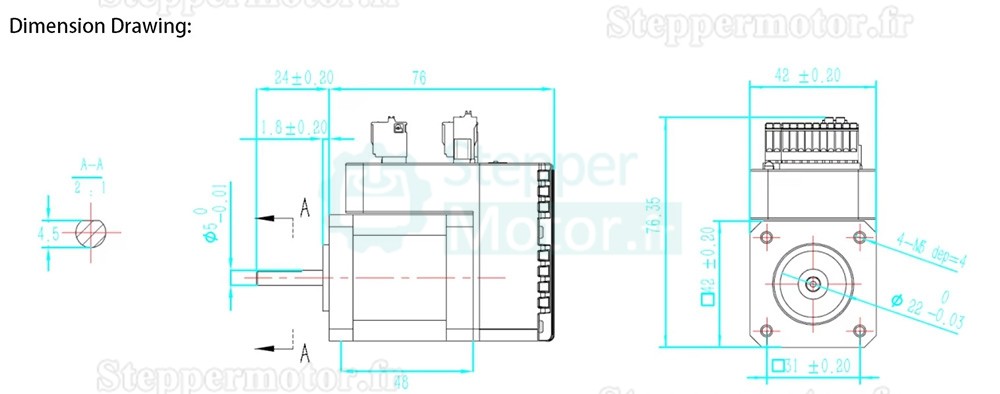

Spécifications physiques:

Dimension de la bride: 42 x 42mm

Longueur du moteur:76mm

Longueur d'arbre:24 mm

Diamètre de l'arbre: Φ5 mm

Longueur de D-Cut:15mm

Poids: 0,6kg;
