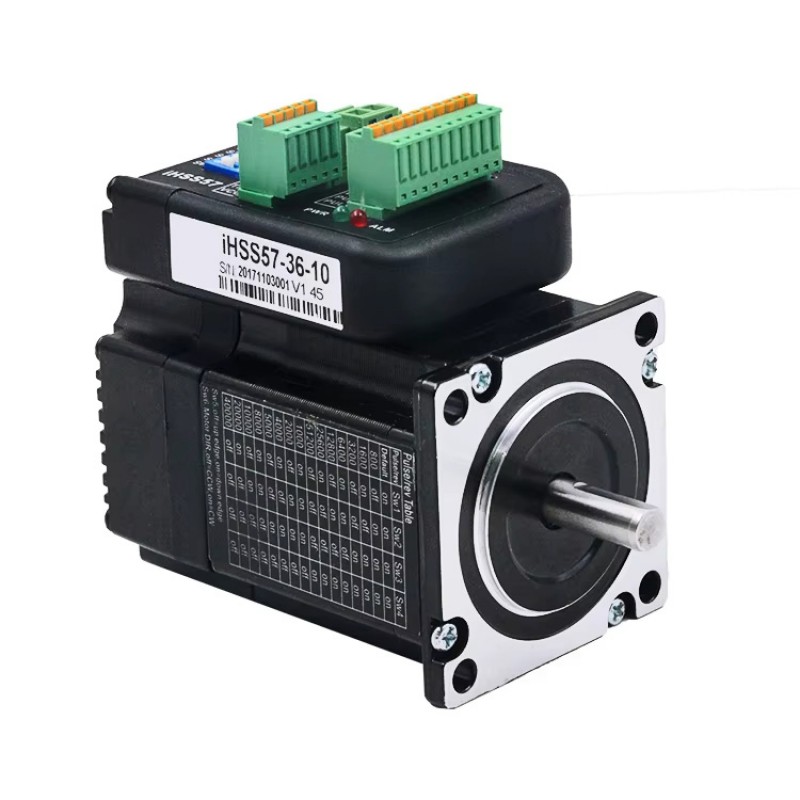

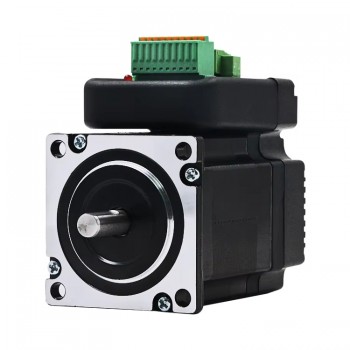

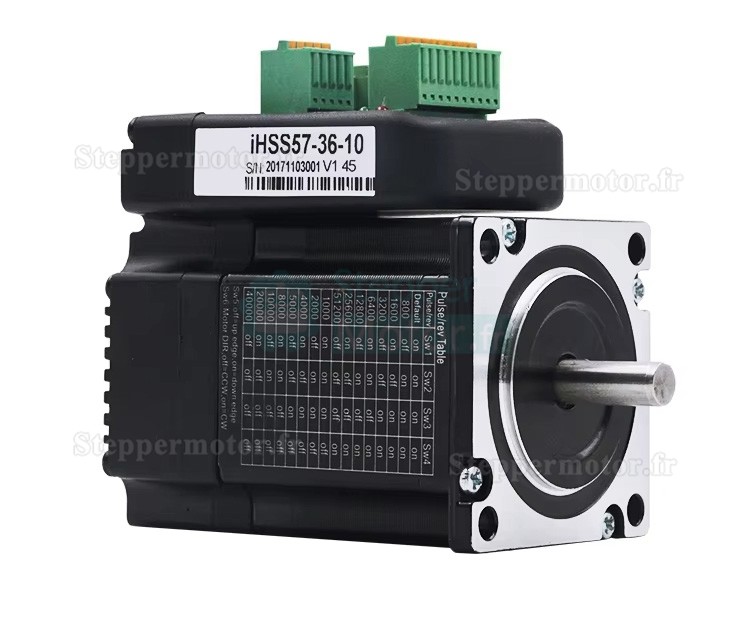

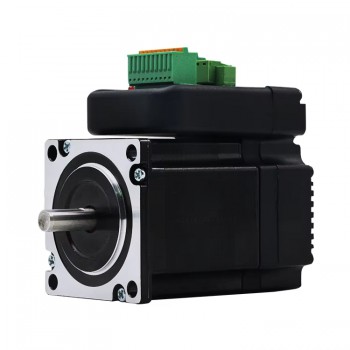

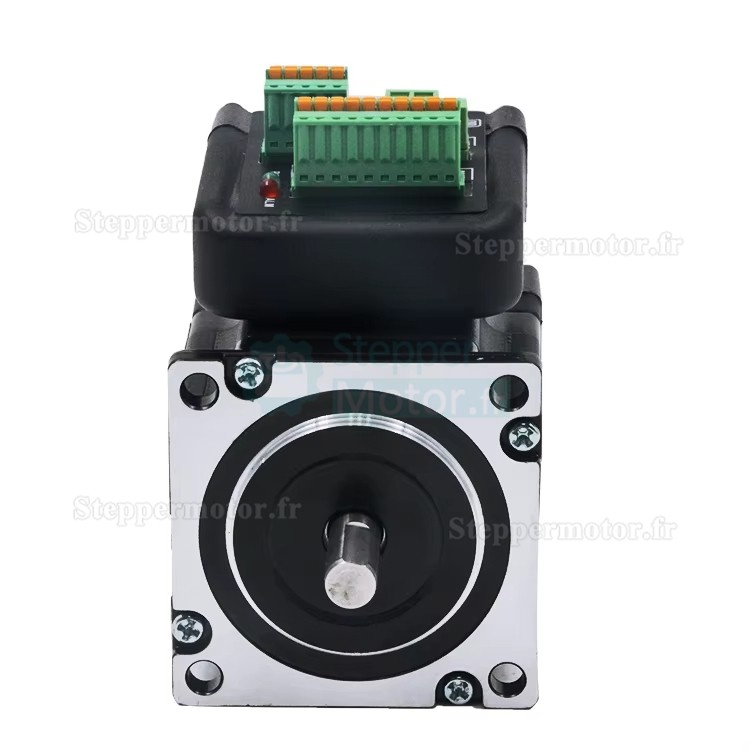

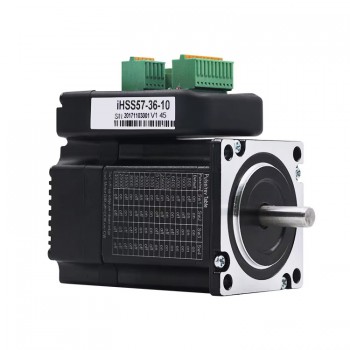

Moteur pas à pas en boucle fermée intégré Nema 23 JMC IHSS57-36-10/20/SC 1,8° 1 Nm/2 Nm/3 Nm 4 A/5A 36V biphasé

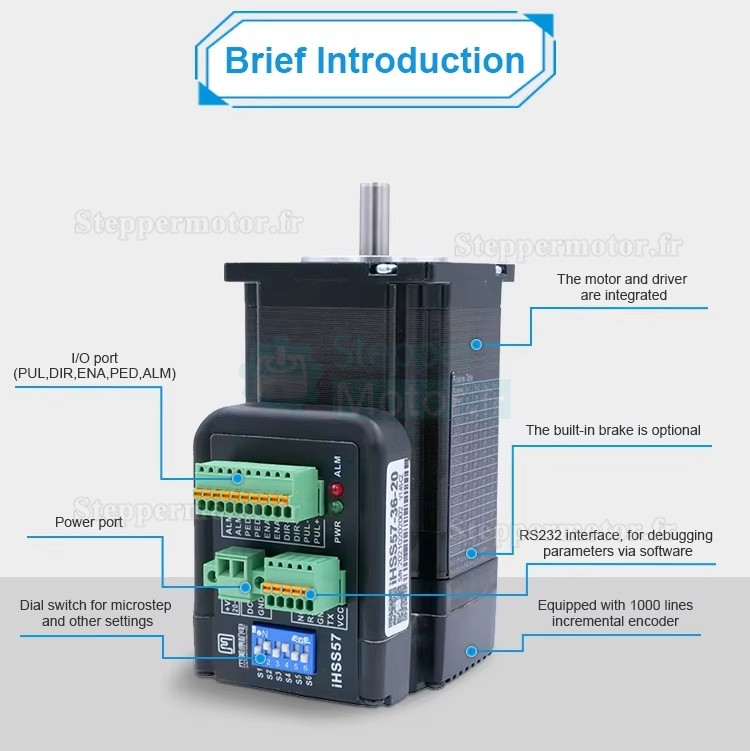

Moteur et variateur 2 en 1, offrant un gain de place. Boucle fermée complète, contrôle précis de la position et de la vitesse pour des applications exigeantes. Codeur haute résolution pour une précision de positionnement optimale. Double contrôle d'impulsion, fluide et précis. Performances stables, faible dégagement de chaleur et rendement élevé.

Caractéristiques:

Format compact intégré pour un gain de place lors du montage ;

Pas de perte, haute précision de positionnement ;

Couple de sortie nominal de 100 % ;

Technologie de contrôle de courant variable, rendement élevé ;

Faibles vibrations, mouvement fluide et fiable à basse vitesse ;

Contrôle d'accélération et de décélération intégré, amélioration significative de la fluidité du démarrage et de l'arrêt du moteur ;

Micro-pas définis par l'utilisateur ;

Aucun réglage dans les applications générales ;

Protection contre les surintensités, les surtensions et les erreurs de position excessives ;

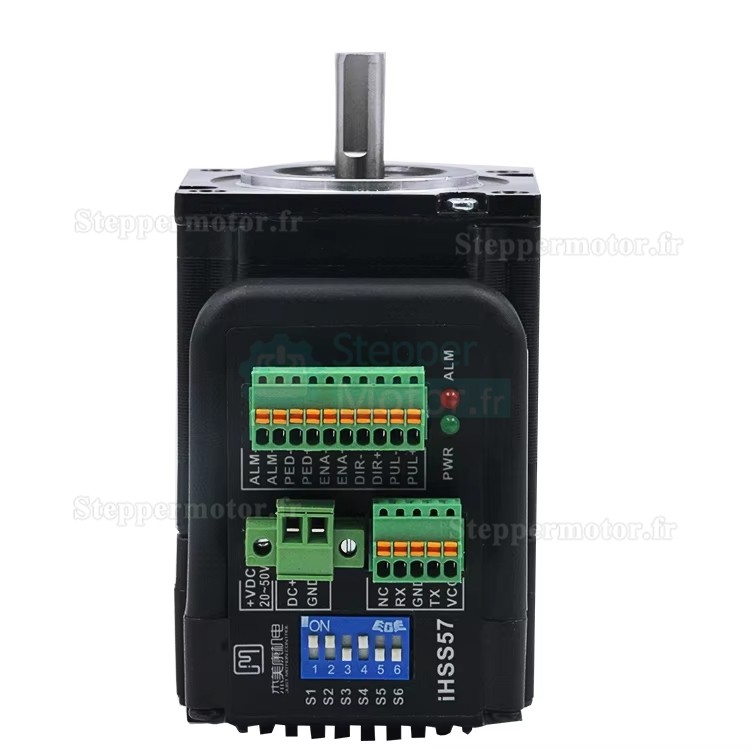

Le voyant vert indique le fonctionnement, tandis que le voyant rouge indique la protection ou l'arrêt.

Application:

Convient aux petites fraiseuses, imprimantes 3D, tours, robots, bobineuses, ou pour un positionnement général.

Compatible avec les commandes CNC telles que Beamicon, Estlcam, Mach3, Eding, LinuxCNC, et bien d'autres.

Spécification électrique:

Numéro de pièce du fabricant:IHSS57-36-10

Nombre de phases:2

Angle par pas:1,8 deg

Précision de l'angle de pas:±0,09°

Couple de maintien:1Nm(141,61oz.in)

Courant nominal/phase:4A

Tension nominale:36VCC

Alimentation:24-50VCC(Typiquement 36V)

Ligne d'encodeur: 1000 lignes

Résistance/phase:0,44Ω±10%

Inductance/phase:1,4MH±20%

Échauffement max:80℃

Rigidité diélectrique:500VCC

Inertie du rotor:280g.cm²

Fréquence d'impulsion: max. 200 kHz

Jeu radial:Max. 0,025mm (charge 450g)

Jeu axial:Max. 0,075mm (charge 920g);

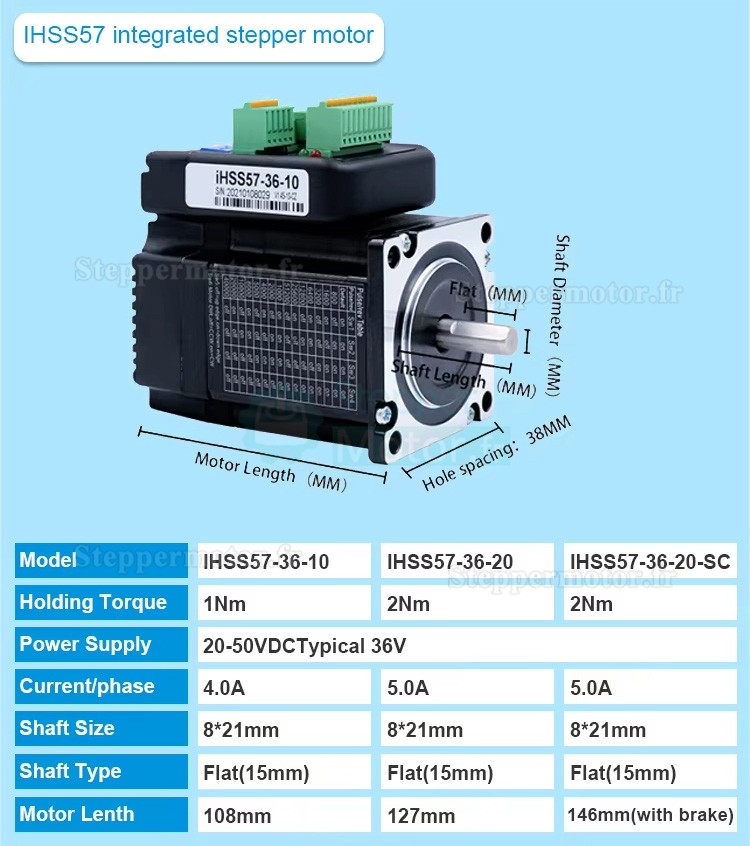

Spécifications physiques:

Dimension de la bride: 57 x 57mm

Longueur du moteur:108mm

Longueur d'arbre:21 mm

Diamètre de l'arbre: Φ8mm

Longueur de D-Cut:15mm

Poids: 0,95kg;
