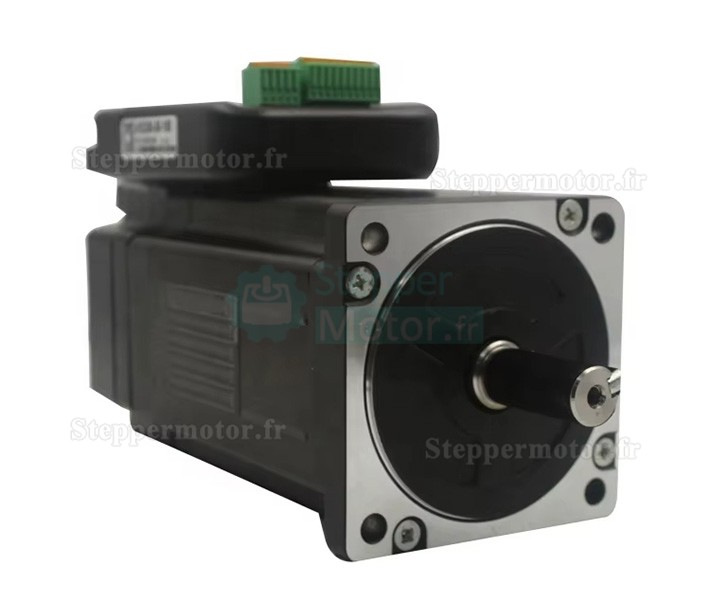

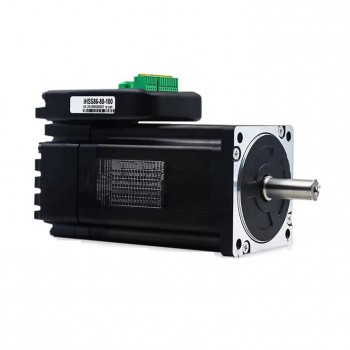

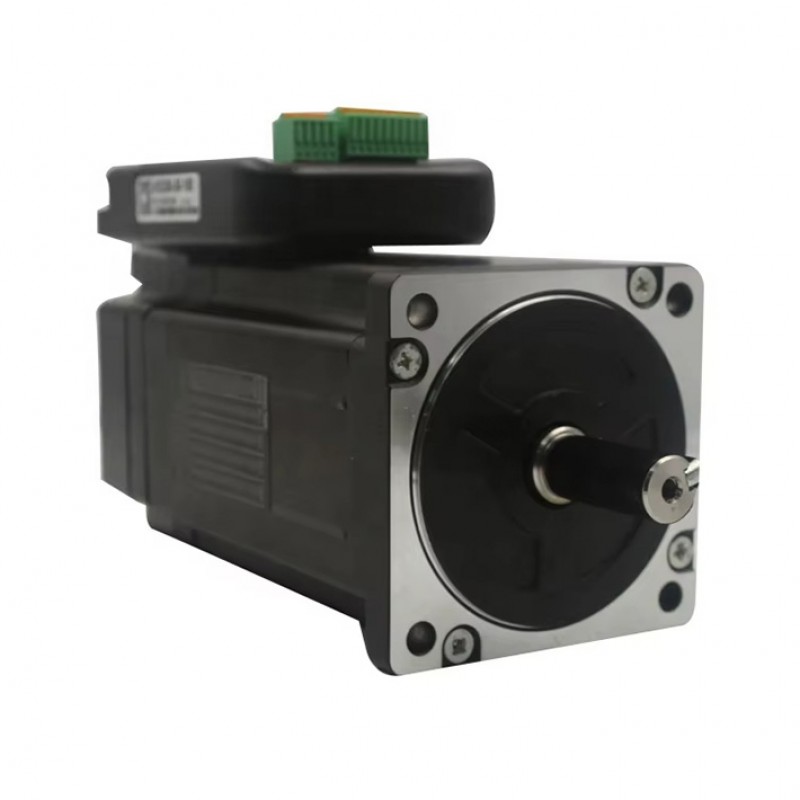

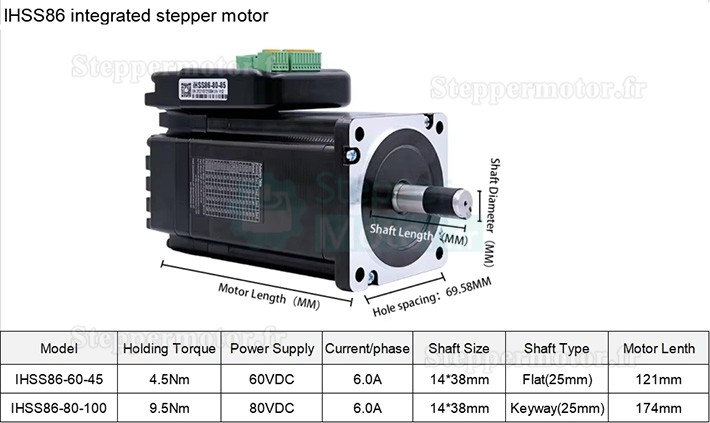

Moteur pas à pas en boucle fermée intégré Nema 34 JMC iHSS86-80-100 1,8° 9,8Nm 6A 80V biphasé

Le moteur pas à pas intégré en boucle fermée JMC NEMA 34 IHSS86-80-100 présente une conception compacte, optimisant l'espace, et offre une grande précision de positionnement sans perte de pas. Il utilise un contrôle de courant variable pour un fonctionnement efficace et garantit un mouvement fluide et fiable avec un minimum de vibrations, même à faible vitesse. Le moteur intègre un contrôle d'accélération et de décélération pour une fluidité accrue lors des démarrages et des arrêts. Il prend en charge les micro-pas définis par l'utilisateur et offre une protection contre les surintensités, les surtensions et les erreurs de position. L'état de fonctionnement est indiqué par un voyant vert pour le fonctionnement normal et un voyant rouge pour la protection ou le mode hors ligne.

Application:

Convient aux petites fraiseuses, imprimantes 3D, tours, robots, bobineuses, ou pour un positionnement général.
Compatible avec les commandes CNC telles que Beamicon, Estlcam, Mach3, Eding, LinuxCNC, et bien d'autres.

Spécification électrique:

Numéro de pièce du fabricant:iHSS86-80-100
Nombre de phases:2
Angle par pas:1,8 deg
Précision de l'angle de pas:±0,09°
Couple de maintien:9,8N.m(1387,79 oz.in)
Courant nominal/phase:6A
Tension nominale:80VCC
Ligne d'encodeur: 1000 lignes
Résistance/phase:0,43Ω±10%
Inductance/phase:2,7MH±20%
Échauffement max:80℃
Rigidité diélectrique:500VCC
Inertie du rotor:690g.cm²
Fréquence d'impulsion: max. 200 kHz
Jeu radial:Max. 0,025mm (charge 450g)
Jeu axial:Max. 0,075mm (charge 920g);

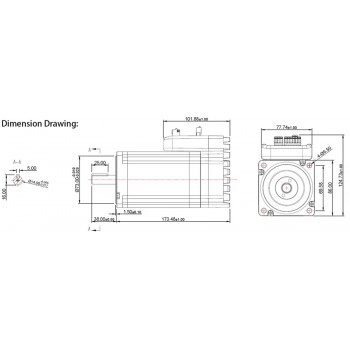

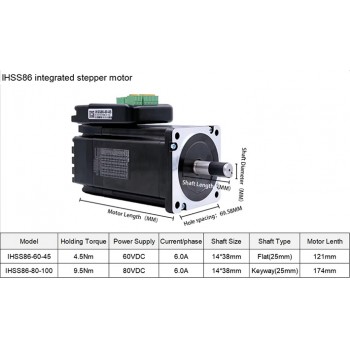

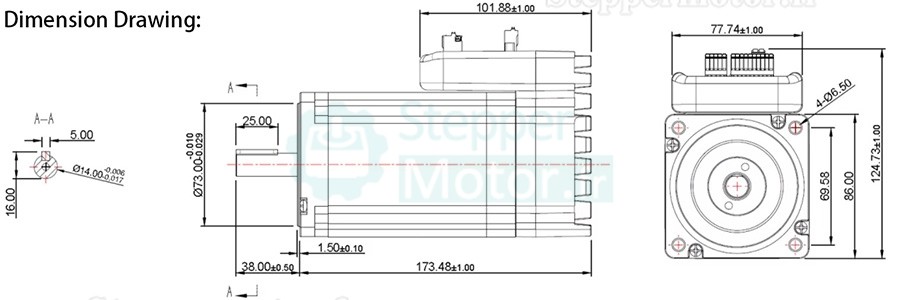

Spécifications physiques:

Dimension de la bride: 86 x 86mm
Longueur du moteur:174mm
Longueur d'arbre:38mm
Diamètre de l'arbre: Φ14mm
Longueur de Keyway:25mm
Poids:5,7kg;
