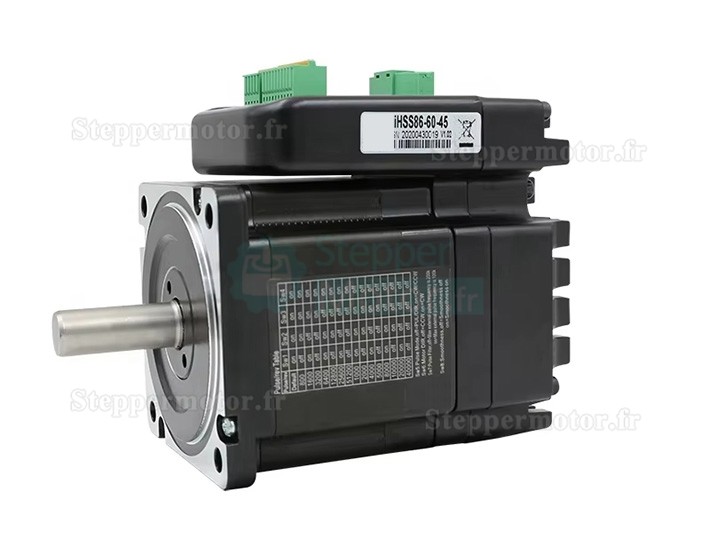

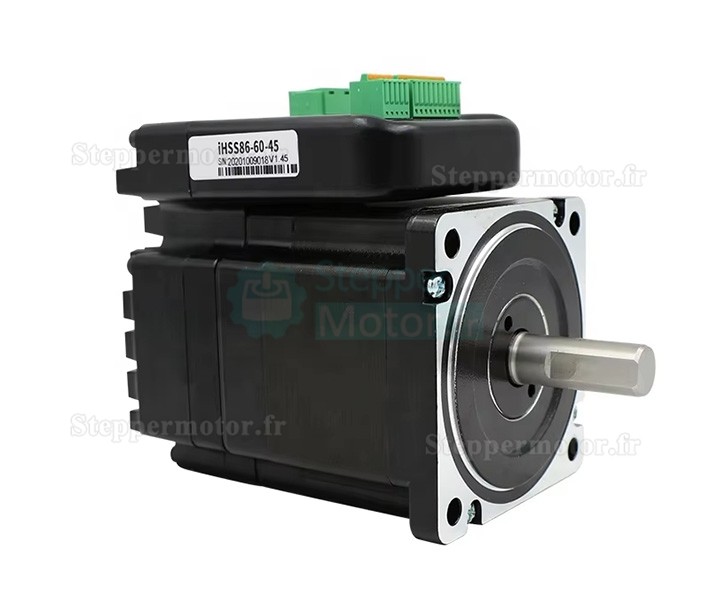

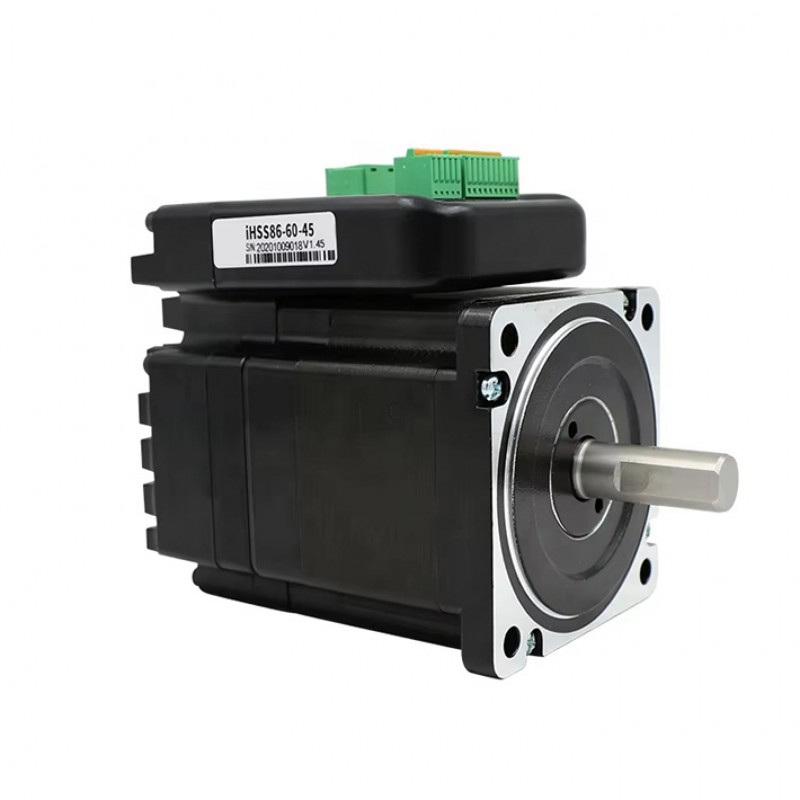

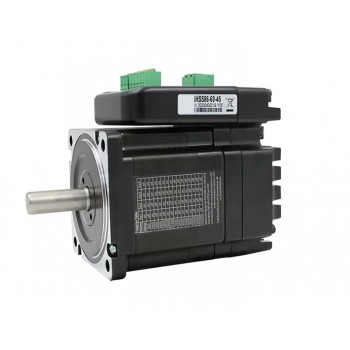

Moteur pas à pas en boucle fermée intégré Nema 34 JMC IHSS86-60-45 1,8° 4,5Nm 6A 60V biphasé

Le moteur pas à pas intégré en boucle fermée JMC NEMA 34 IHSS86-60-45 présente une conception compacte pour une installation peu encombrante. Il offre une grande précision de positionnement sans perte de pas, grâce à la technologie de contrôle de courant variable pour un fonctionnement efficace. Le moteur fonctionne en douceur avec un minimum de vibrations, même à faible vitesse, et intègre un contrôle d'accélération et de décélération pour améliorer les performances de démarrage et d'arrêt. Il prend en charge les micro-pas définis par l'utilisateur et inclut une protection contre les surintensités, les surtensions et les erreurs de position. Des voyants lumineux indiquent l'état de fonctionnement : vert pour le fonctionnement normal et rouge pour la protection ou le mode hors ligne.

Caractéristiques:

Format compact intégré pour un gain de place lors du montage ;

Pas de perte, haute précision de positionnement ;

Technologie de contrôle de courant variable, rendement élevé ;

Faibles vibrations, mouvement fluide et fiable à basse vitesse ;

Contrôle d'accélération et de décélération intégré, amélioration significative de la fluidité du démarrage et de l'arrêt du moteur.

Micro-pas définis par l'utilisateur ;

Aucun réglage dans les applications générales ;

Protection contre les surintensités, les surtensions et les erreurs de position ;

Le voyant vert indique le fonctionnement, tandis que le voyant rouge indique la protection ou l'arrêt.

Application:

Convient aux petites fraiseuses, imprimantes 3D, tours, robots, bobineuses, ou pour un positionnement général.
Compatible avec les commandes CNC telles que Beamicon, Estlcam, Mach3, Eding, LinuxCNC, et bien d'autres.

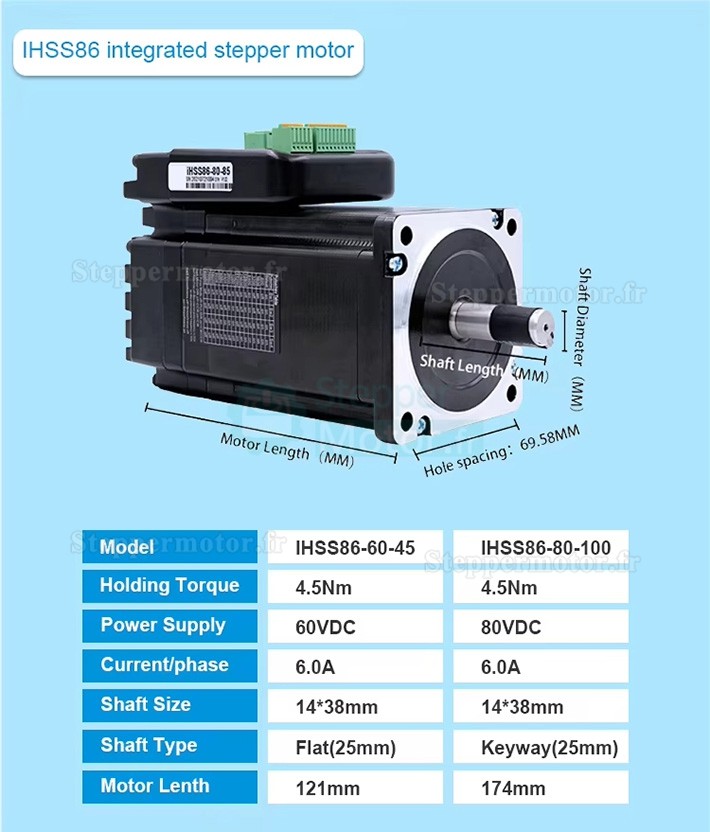

Spécification électrique:

Numéro de pièce du fabricant:IHSS86-60-45
Nombre de phases:2
Angle par pas:1,8 deg
Précision de l'angle de pas:±0,09°
Couple de maintien:4,5Nm(637,25 oz.in)
Courant nominal/phase:6A
Tension nominale:60VCC
Alimentation:60VCC
Ligne d'encodeur: 1000 lignes
Résistance/phase:0,43Ω±10%
Inductance/phase:2,7MH±20%
Échauffement max:80℃
Rigidité diélectrique:500VCC
Inertie du rotor:690g.cm²
Fréquence d'impulsion: max. 200 kHz
Jeu radial:Max. 0,025mm (charge 450g)
Jeu axial:Max. 0,075mm (charge 920g);

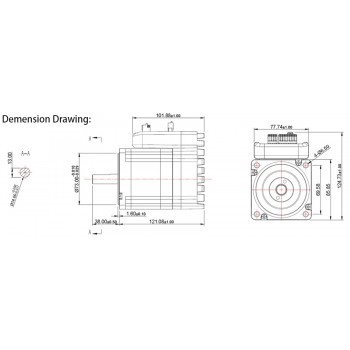

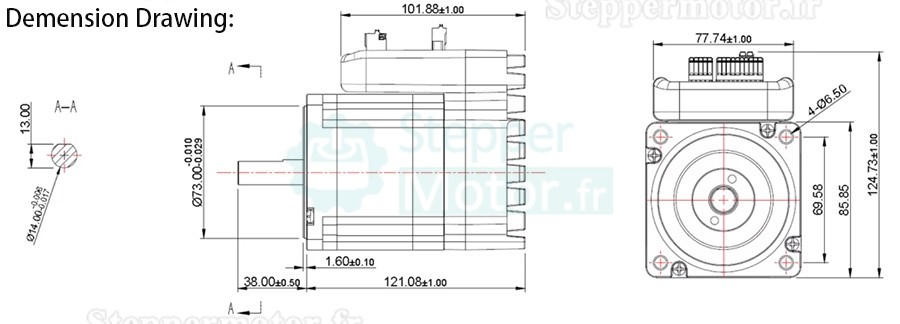

Spécifications physiques:

Dimension de la bride: 86 x 86mm
Longueur du moteur:121mm
Longueur d'arbre:38mm
Diamètre de l'arbre: Φ14mm
Longueur de D-Cut:25mm
Poids: 3,1kg;
