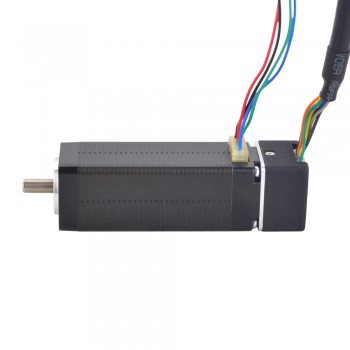

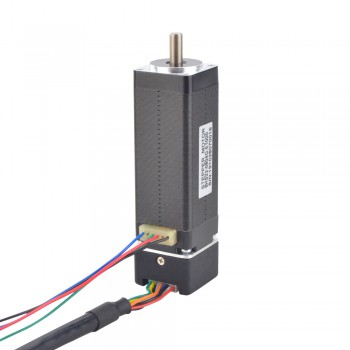

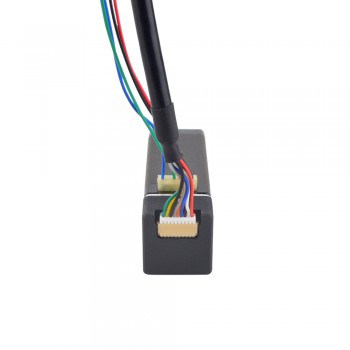

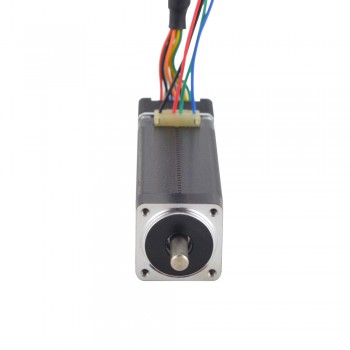

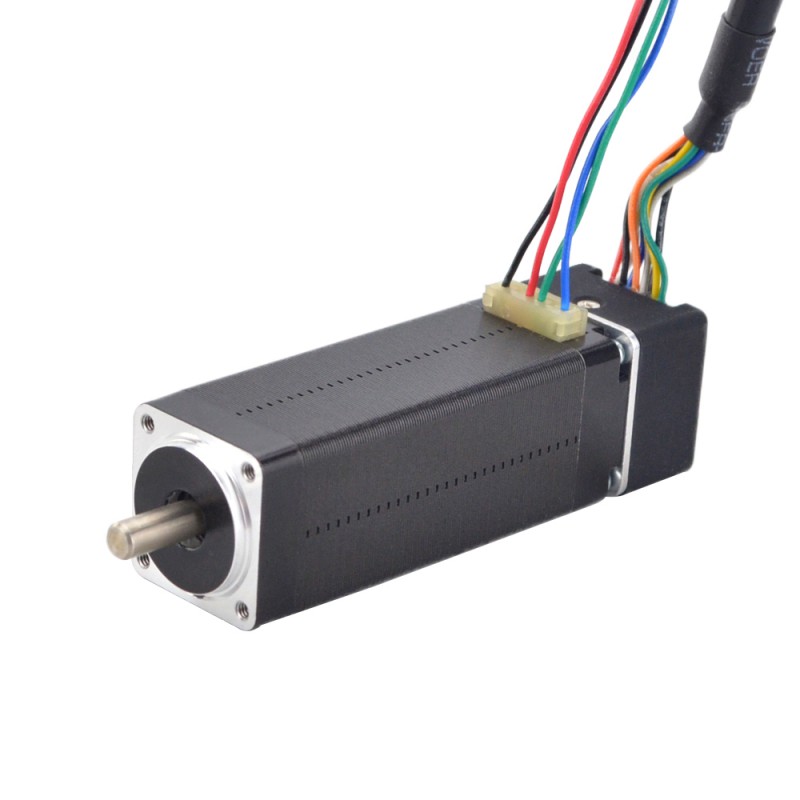

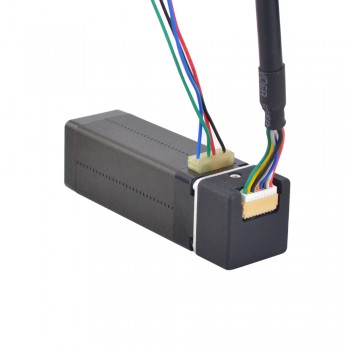

Moteur pas à pas en boucle fermée Nema 8 8HS22-0804D-E1000 1,8 degrés 0,054 Nm 0,8 A avec encodeur 1000CPR
-
Manuels et Documentation:
Fiche complète:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€83,66
Moteur pas à pas en boucle fermée Nema 8 8HS22-0804D-E1000 1,8 degrés 0,054 Nm 0,8 A avec encodeur 1000CPR
Spécification électrique
- Numéro de pièce du fabricant: 8HS22-0804D-E1000
- Nombre de phases: 2
- Angle par pas: 1,8 degrés
- Couple de maintien: 0,054 Nm(7.65oz.in)
- Courant/phase: 0,8 A
- Résistance phase: 8,5 ohms± 10%
- Inductance de Phase: 5,6 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 20 x 20 mm
- Longueur du moteur: 55 mm
- Diamètre de l'arbre: Φ4 mm
- Longueur d'arbre: 10 mm
- Longueur de câble: 300 mm
- Poids:123g
Spécification de l'encodeur
- Tension de conduite: 5V
- Courant de sortie: 55mA
- Resolution : 1000ppr
- Signal de sortie: 2 canaux
- Diamètre d'alésage: Φ8mm
- Fréquence de sortie: ≤1MHz
- Vitesse de course: ≤5000 tr/min
- Protection IP: IP20
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
| Spécification du moteur | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 5,4 |
| Couple de maintien (oz.in) | 7,65 |
| Inductance de Phase(mH) | 5,6 |
| Longueur de câble(mm) | 300 |
| Dimension de la bride | Nema 8 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 8,5 |
| Courant Nominal (A) | 0,8 |
| Diamètre de l'arbre(mm) | 4 |
| Longueur d'arbre(mm) | 10 |
| Angle par pas(°) | 1,8 |
| Spécification de l'encodeur | |
| Courant de sortie(mA) | 55 |
| Fréquence de sortie(MHz) | ≤1MHz |
| Tension nominale(V) | 5 |
| Résolution(CPR) | 1000 |
| Signal de sortie | 3 canaux |
