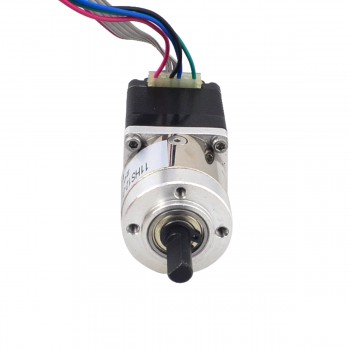

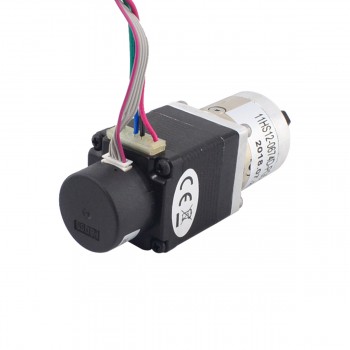

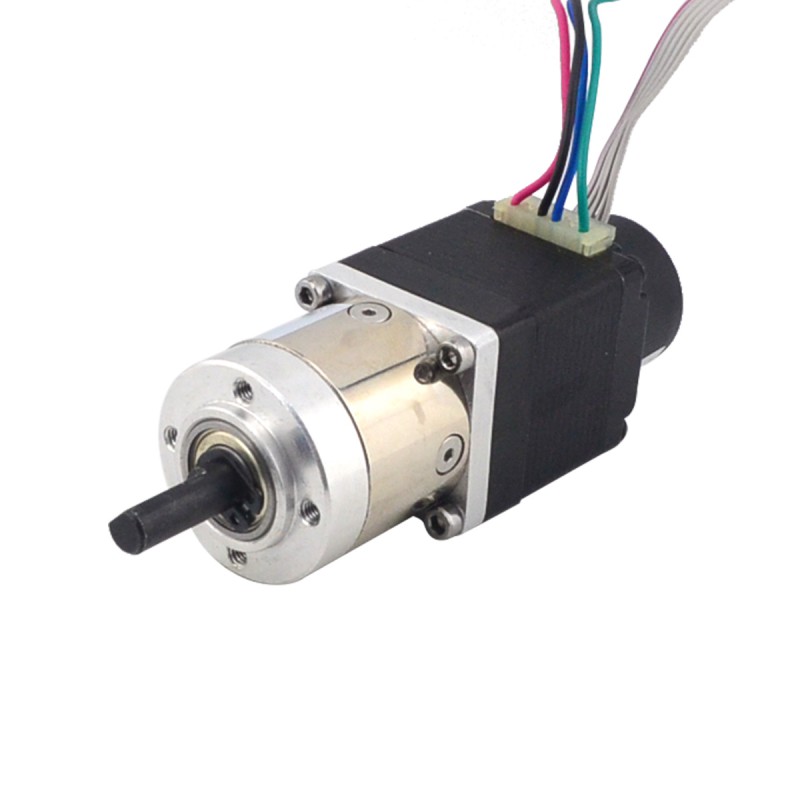

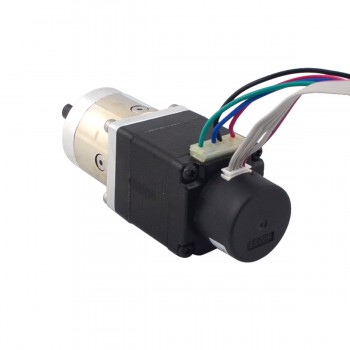

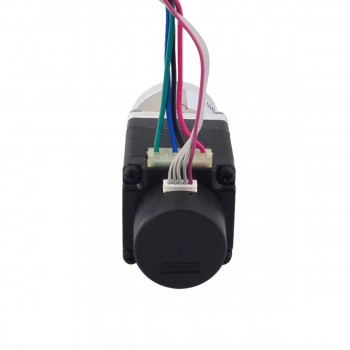

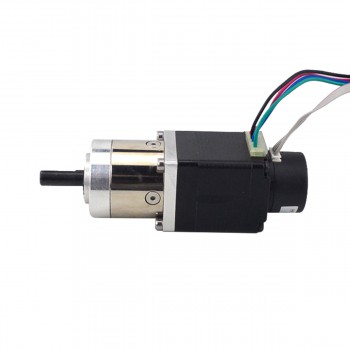

Motoréducteur pas à pas en boucle fermée Nema 11 11HS12-0674D-PG5-E22-300 L=31mm 1,8 degrés 0,07Nm 5:1 avec encodeur 1000CPR
-
Manuels et Documentation:
Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€71,88
Motoréducteur pas à pas en boucle fermée Nema 11 11HS12-0674D-PG5-E22-300 L=31mm 1,8 degrés 0,07Nm 5:1 avec encodeur 1000CPR
Spécification du moteur
- Numéro de pièce du fabricant: 11HS12-0674D-PG5-E22-300
- Type de moteur: Moteur pas à pas bipolaire
- Angle de pas sans boîte de vitesses: 1,8 degrés
- Couple de maintien sans boîte de vitesses: 0,07Nm(9,91oz.in)
- Courant/phase: 0,67A
- Résistance phase: 5,60ohms
- Tension: 3,75V
- Inductance de Phase: 4,00mH ± 20%(1KHz)
- Nombre de câble: 4
- Longueur de câble: 500mm
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: planétaire
- Longueur de la boîte de vitesses: 27,2mm
- Rapport de réduction: 5,18
- Efficacité: 90%
- Diamètre de l'arbre: Φ6mm
- Longueur d'arbre: 18mm
- Longueur de D-Cut: 12mm
- Contrecoup: <=1degrés
- Couple maximum autorisé: 2Nm(283,28oz.in)
- Couple admissible au moment: 4Nm(566,56oz.in)
- Charge axiale maximale de l'arbre: 5N
- Charge radiale maximale de l'arbre: 25N
Spécification de l'encodeur
- Tension d'alimentation: 5VCC
- Courant de sortie: ≤20mA
- Resolution : 300cpr
- Signal de sortie: 2 canaux
- Diamètre de l'arbre: Φ4mm
- Fréquence de sortie: ≤30KHz
- Basse tension de sortie: ≤0,3VCC
- Haute tension de sortie: ≥3,4VCC
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
| Spécification du moteur | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 7 |
| Couple de maintien (oz.in) | 9,915 |
| Inductance de Phase(mH) | 4,0 |
| Dimension de la bride | Nema 11 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 5,6 |
| Courant Nominal (A) | 0,67 |
| Diamètre de l'arbre(mm) | 6 |
| Longueur d'arbre(mm) | 18 |
| Angle par pas(°) | 1,8 |
| Spécification de l'encodeur | |
| Courant de sortie(mA) | 20 |
| Fréquence de sortie(MHz) | ≤30KHz |
| Tension nominale(V) | 5 |
| Résolution(CPR) | 300 |
| Sortie haute tension (V CC) | ≥3,4 |
| Basse tension de sortie (V CC) | ≤0,3 |
| Signal de sortie | 2 canaux |
