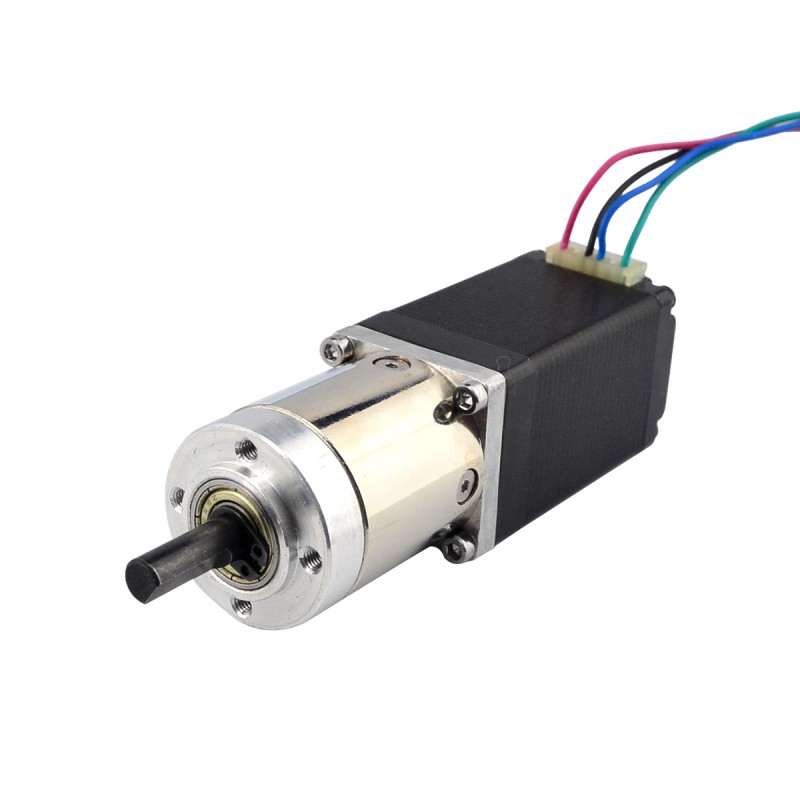

Motoréducteur pas à pas Nema 11 L=51mm 1,8 degrés 14Ncm 0,67A 8,04V avec 14:1 réducteur D-Cut
Ce moteur pas à pas Nema 11 a une taille de 51 mm, un courant nominal de 0,67 A et intègre un réducteur planétaire avec un rapport de 13,73:1. Il s'agit d'une solution idéale pour les applications où l'espace est limité mais où une faible vitesse et/ou un couple élevé sont requis.
Spécification électrique

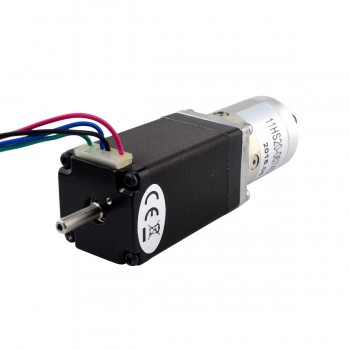

- Numéro de pièce du fabricant: 11HS20-0674D-PG14
- Type de moteur: Bipolaire pas à pas
- Angle par pas: 1,8 degrés
- Couple de maintien: 14Ncm(19,88oz.in)
- Courant/phase: 0,67A
- Tension: 8,04V
- Résistance phase: 12ohms
- Inductance de Phase: 6,5mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: Planétaire
- Rapport de réduction:13,73:1
- Efficacité:81%
- Contrecoup: <=1degrés
- Couple maximum autorisé:3N,m(425oz.in)
- Couple admissible au moment:5N,m(708oz.in)
- Charge axiale maximale de l'arbre:5N
- Charge radiale maximale de l'arbre:25N

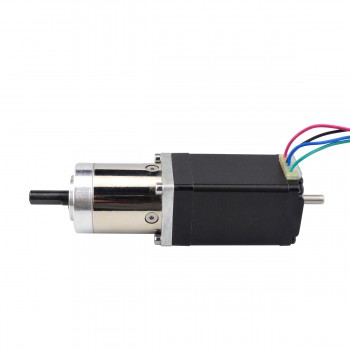

Spécification physique
- Dimension de la bride: 28 x 28mm
- Longueur du moteur: 51mm
- Longueur de la boîte de vitesses:35mm

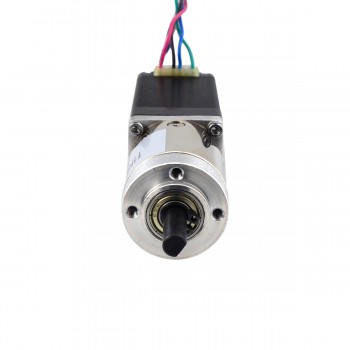

- Diamètre de l'arbre avant: Φ6mm
- Longueur de l'arbre avant: 18mm
- Longueur de D-cut sur le devant: 12mm

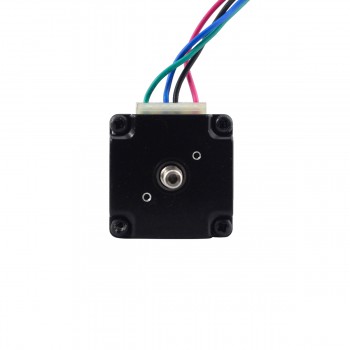

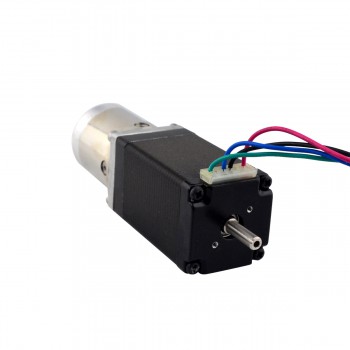

- Diamètre de l'arbre arrière: Φ4mm
- Longueur de l'arbre arrière:12mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 400g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
| Spécification de réducteur | |
|---|---|
| Efficacité | 81% |
| Rapport de vitesse | 13,73:1 |
| Longueur de la boîte de vitesses(mm) | 35 |
| Type de boîte de vitesses | Planétaire |
| Contrecoup No-load(Max.°) | 1 |
| Couple maximal admissible(Ncm) | 300 |
| Couple maximal admissible(oz.in) | 424,92 |
| Moment de couple admissible(Ncm) | 500 |
| Moment de couple admissible(oz.in) | 708,2 |
| Charge axiale maximale de l'arbre(N) | 5 |
| Charge radiale maximale de l'arbre(N) | 25 |
| Spécification du moteur | |
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien sans boîte de vitesses(Ncm) | 14 |
| Couple de maintien sans boîte de vitesses(oz.in) | 19,83 |
| Inductance de Phase(mH) | 6,5 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 11 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 12 |
| Courant Nominal (A) | 0,67 |
| Diamètre de l'arbre(mm) | 6 |
| Longueur d'arbre(mm) | 18 |
| Type d'arbre | D-Cut |
| Arbre simple/double arbre | Double arbre |
| Spécification physique | |
| Poids(g) | 400 |
