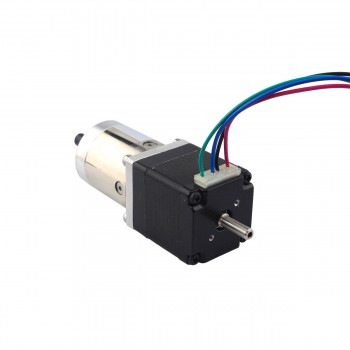

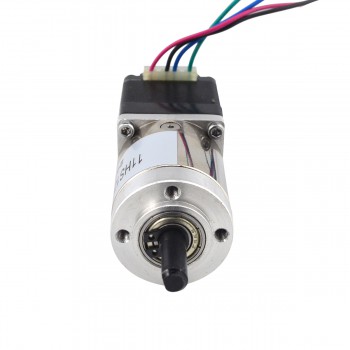

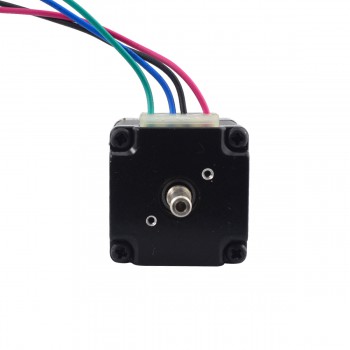

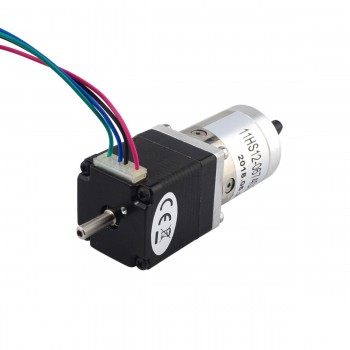

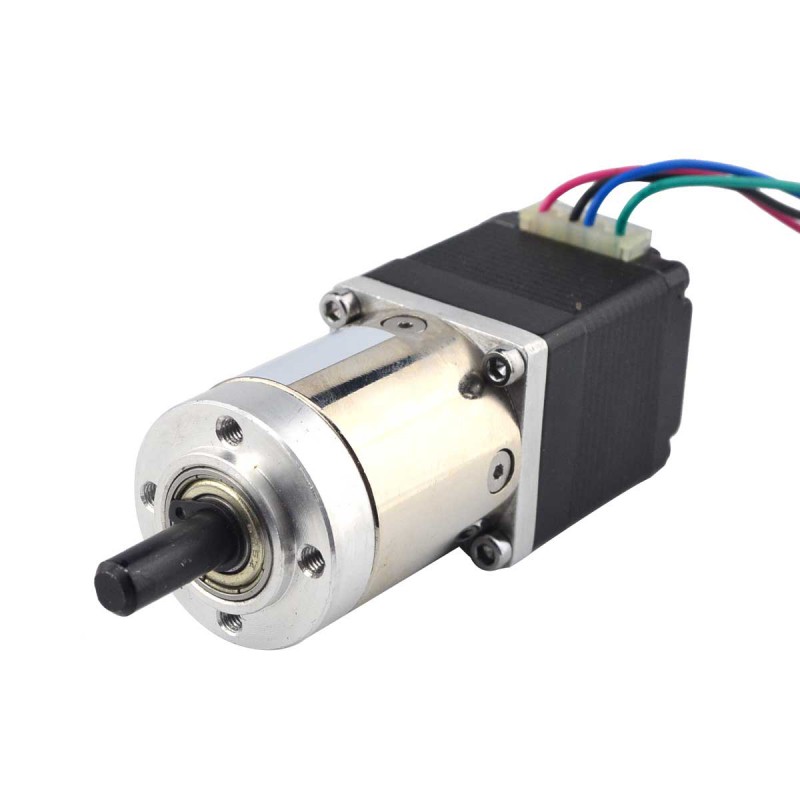

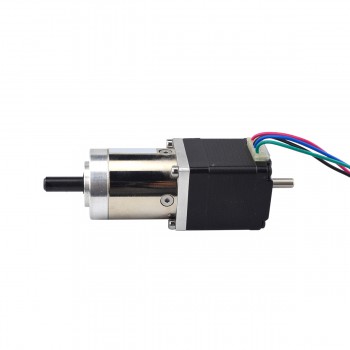

Motoréducteur pas à pas Nema 11 L=31mm 1,8 degrés 7Ncm 0,67A avec 27:1 réducteur et double arbre
-
Manuels et Documentation:
Fiche technique complète:
Offre spéciale Noël 2024:
- 6% de remise sur tous les produits
- Valable jusqu'au 6 janvier 2025
- Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!
Achat immédiat:€38,87
Motoréducteur pas à pas Nema 11 L=31mm 1,8 degrés 7Ncm 0,67A avec 27:1 réducteur et double arbre
Ce moteur pas à pas Nema 11 a une taille de 31 mm, un courant nominal de 0,67 A et intègre un réducteur planétaire avec un rapport de 26,85:1. Il s'agit d'une solution idéale pour les applications où l'espace est limité mais où une faible vitesse et/ou un couple élevé sont requis.
Spécification électrique
- Numéro de pièce du fabricant: 11HS12-0674D2-PG27
- Type de moteur: Bipolaire pas à pas
- Angle par pas: 1,8 degrés
- Couple de maintien: 7Ncm(9,91oz.in)
- Courant/phase: 0,67A
- Résistance phase: 5,6ohms
- Inductance de Phase: 4,2mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: planétaire
- Rapport de réduction: 26,85:1
- Efficacité: 81%
- Contrecoup: <=1degrés
- Couple maximum autorisé: 3N,m(425oz.in)
- Couple admissible au moment: 5N,m(708oz.in)
- Charge axiale maximale de l'arbre: 5N
- Charge radiale maximale de l'arbre: 25N
Spécification physique
- Dimension de la bride: 28 x 28mm
- Longueur de la boîte de vitesses: 35mm
- Diamètre de l'arbre avant: Φ6mm
- Longueur de l'arbre avant: 18mm
- Longueur de D-cut sur le devant: 12mm
- Diamètre de l'arbre arrière: Φ4mm
- Longueur de l'arbre arrière: 12mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 200g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Inductance de Phase(mH) | 4 |
| Résistance de Phase(ohm) | 5,6 |
| Courant Nominal (A) | 0,67 |
| Spécification de réducteur | |
| Efficacité | 81% |
| Rapport de vitesse | 26,85:1 |
| Longueur de la boîte de vitesses(mm) | 35 |
| Type de boîte de vitesses | Planétaire |
| Contrecoup No-load(Max.°) | 1 |
| Couple maximal admissible(Ncm) | 300 |
| Couple maximal admissible(oz.in) | 424,8 |
| Moment de couple admissible(Ncm) | 500 |
| Moment de couple admissible(oz.in) | 708,1 |
| Charge axiale maximale de l'arbre(N) | 5 |
| Charge radiale maximale de l'arbre(N) | 25 |
| Spécification du moteur | |
| Couple de maintien sans boîte de vitesses(Ncm) | 7 |
| Couple de maintien sans boîte de vitesses(oz.in) | 9,9 |
| Longueur du moteur(mm) | 32 |
| Dimension de la bride | Nema 11 |
| Spécification physique | |
| Longueur de câble(mm) | 500 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 6 |
| Longueur d'arbre(mm) | 18 |
| Type d'arbre | D-Cut |
| Arbre simple/double arbre | Double arbre |
| Poids(g) | 200 |
