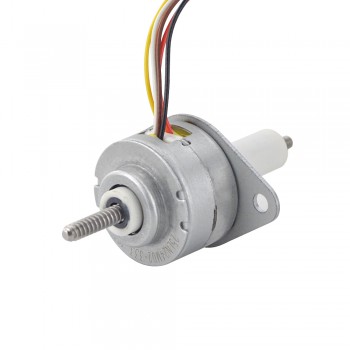

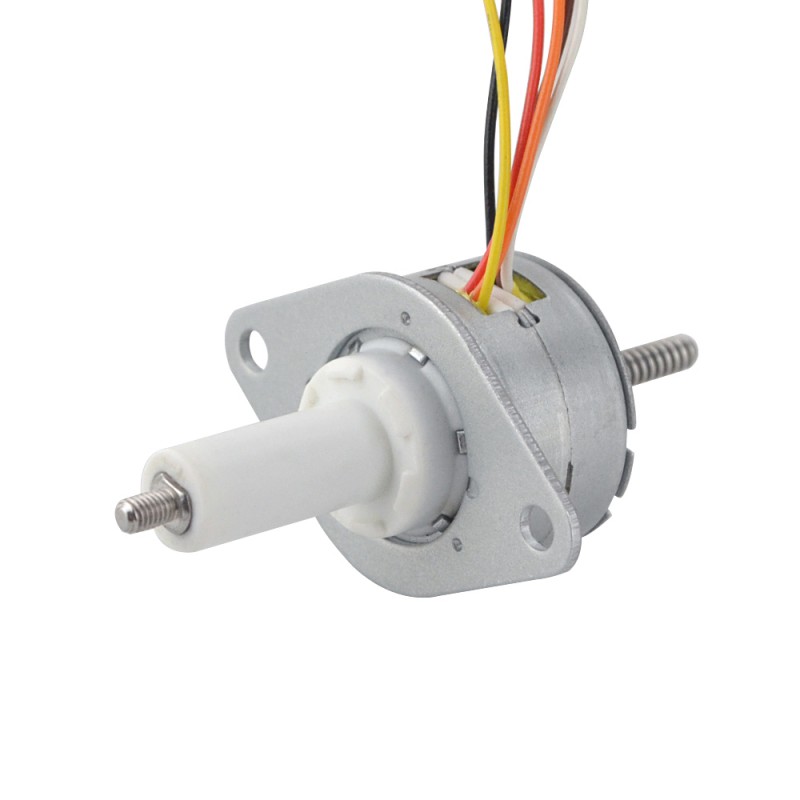

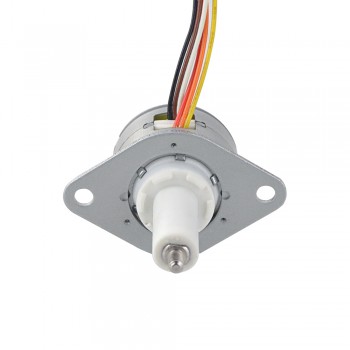

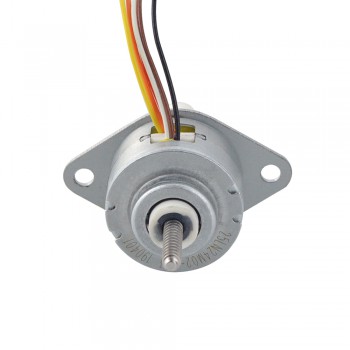

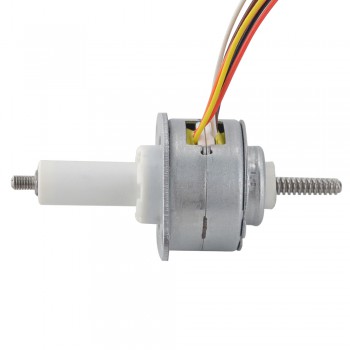

Moteur pas à pas linéaire aimant permanent captive 15 degrés 0,23A plomb 1mm distance de voyage 22mm Φ25x15mm
- Manuels et Documentation: Fiche complète:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€20,55
Moteur pas à pas linéaire aimant permanent captive 15 degrés 0,23A plomb 1mm distance de voyage 22mm Φ25x15mm
Spécification électrique
- Numéro de pièce du fabricant: 25LN24M02-333
- Type de moteur: Moteur pas à pas à aimant permanent linéaire captiver
- Nombre de phases: 2
- Angle par pas: 15 degrés
- Courant/phase: 0,23 A
- Poussée: 15 N(130 Hz)
- Résistance phase: 53 ± 7% ohms(20 ℃)
- Inductance de Phase: 9 mH ± 20%
- Protection IP: IP30
- Durée de vie: 1500000 cycles
Spécification physique
- Dimension de la bride: Φ25 mm
- Longueur du moteur: 15 mm
- Distance de voyage: 22 mm（0,866"）
- Diamètre de la vis-mère: Φ3,5 mm（0,138"）
- Résolution/lap: 1 mm（0,039"）
- Résolution/pas: 0,0417 mm(0,00164")

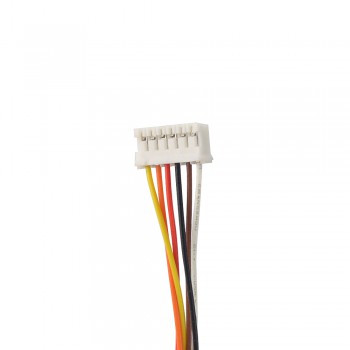

- Nombre de câble: 6 avec connecteur PH-6Y
- Longueur de câble: 250 mm
- Poids: 42,9 g
Rapport
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Jaune
|
Orange
|
Rouge
|
Blanc
|
Brun
|
Noir
|
| Spécification électrique | |
|---|---|
| Inductance de Phase(mH) | 9 |
| Résistance de Phase(ohm) | 53 |
| Courant Nominal (A) | 0,23 |
| Angle par pas(°) | 15 |
| Type de moteur | Captive |
| Nombre de phases | 2 |
| Spécification physique | |
| Longueur du moteur(mm) | 15 |
| Taille du cadre(mm) | Φ25 |
| Longueur de câble(mm) | 250 |
| Diamètre de la vis mère(mm) | Φ3,5 |
| Nombre de câble | 6 |
| Résolution/lap (mm) | 1 |
| Distance de voyage (mm) | 22 |
